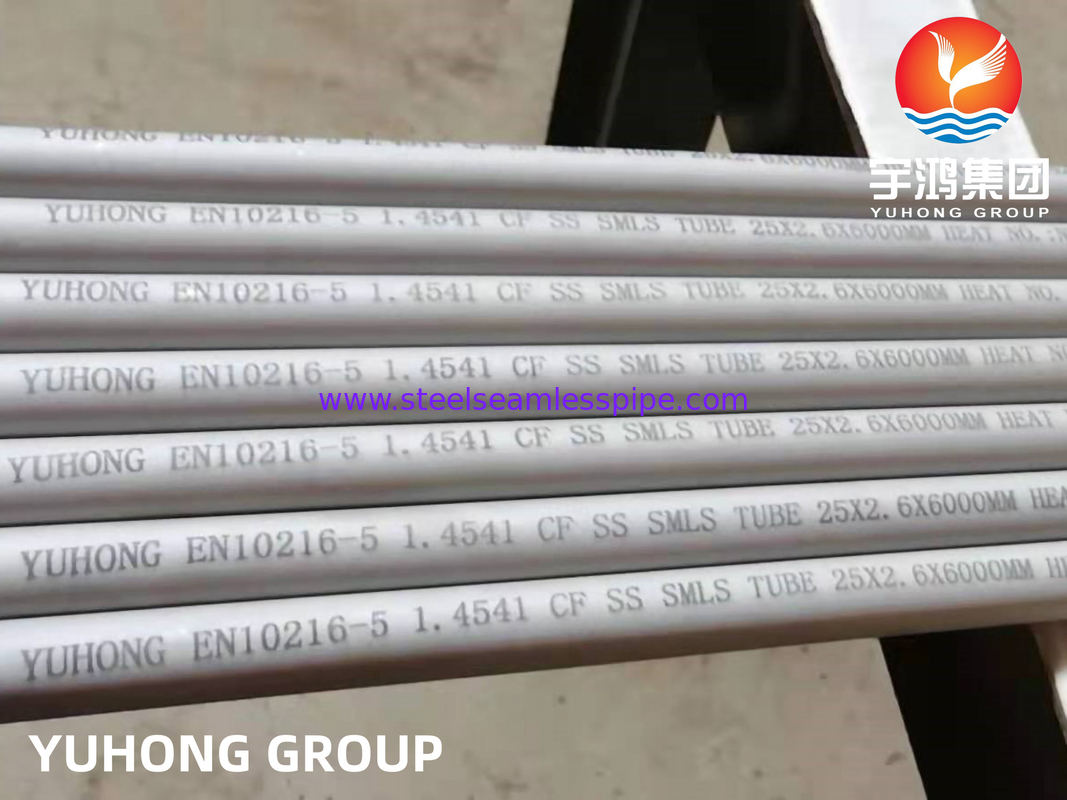

EN10216-5 1.4541 / TP321 / TP321H / 12X18H10T Tubo sin costuras de acero inoxidable

EN10216-5 1.4541 / TP321 / TP321H / 12X18H10T Tubo sin costuras de acero inoxidable

Introducción a la norma EN10216-5 1.4541 Tubo sin costura

EN10216-5 es una norma europea que especifica las condiciones técnicas de entrega de tubos de acero sin costura diseñados para aplicaciones de alta temperatura y presión.Estos tubos son críticos en las industrias que requieren un rendimiento robusto bajo estrésLa norma garantiza que los materiales cumplan con estrictos requisitos de seguridad y calidad para los equipos a presión.

Resumen del material (1.4541):

1.4541, equivalente a AISI 321, es un acero inoxidable austenítico estabilizado con titanio. Su composición evita la formación de carburo de cromo durante la soldadura, mejorando la resistencia a la corrosión intergranular.Esto lo hace ideal para conjuntos soldados expuestos a ambientes corrosivos.

Detalles técnicos

Composición química (en % de peso):

Carbono (C): ≤ 0,08%

El cromo (Cr): 17 ∼19%

El níquel (Ni): 9·12%

Titanio (Ti): ≥ 5 × C% (min. 0,30%)

Manganeso (Mn): ≤ 2,0%

Silicón (Si): ≤ 0,75%

Fósforo (P): ≤ 0,045%

El sulfuro (S): ≤ 0,015%

Propiedades mecánicas (temperatura ambiente):

La resistencia a la tracción (Rm): 500-700 MPa

Resistencia al rendimiento (Rp0.2): ≥ 200 MPa

Elongado (A): ≥ 40%

Dureza: normalmente ≤ 215 HBW

Proceso de fabricación:

Método de producción: los tubos sin costuras se forman mediante extrusión en caliente o perforación rotativa, seguida de dibujo en frío/rollado para obtener dimensiones de precisión.

Tratamiento térmico: recocido de la solución a 1050~1100°C seguido de un enfriamiento rápido (escongelamiento por agua) para disolver los carburos y restablecer la resistencia a la corrosión.

Finalización superficial: superficie lisa y sin escamas; decapado/pasivación opcional para una mayor resistencia a la corrosión.

Pruebas y garantía de calidad:

Prueba hidrostática: presión aplicada para comprobar la integridad (presión de ensayo calculada en función del grosor de la pared, el diámetro y la resistencia del material).

Pruebas no destructivas (NDT): Pruebas de ultrasonido o corriente de remolino para detectar defectos.

Pruebas mecánicas: pruebas de tracción, dureza y aplanamiento.

Análisis químico: verificación de la composición mediante espectrometría.

Aplicaciones:

Calderas, supercalentadores y intercambiadores de calor en las centrales eléctricas.

Equipo de procesamiento químico (reactores, tuberías).

Refinerías de petróleo y gas (tuberías de alta temperatura).

Sistemas de escape aeroespaciales y automotrices.

Conformidad y certificación:

Cumple los requisitos de la norma EN10216-5 para fines de presión.

Se cumple con la Directiva de la UE sobre equipos a presión (PED) para el marcado CE.

Certificaciones opcionales (por ejemplo, TÜV, Lloyd's Register) para aplicaciones críticas.

Ventajas de los tubos sin costura 1.4541:

Resistencia a la corrosión superior en ambientes ácidos/cloruros.

Excelente resistencia a altas temperaturas (hasta 600 °C).

La construcción sin costuras garantiza uniformidad y fiabilidad bajo alta presión.

Buena soldabilidad con un tratamiento mínimo después de la soldadura.
