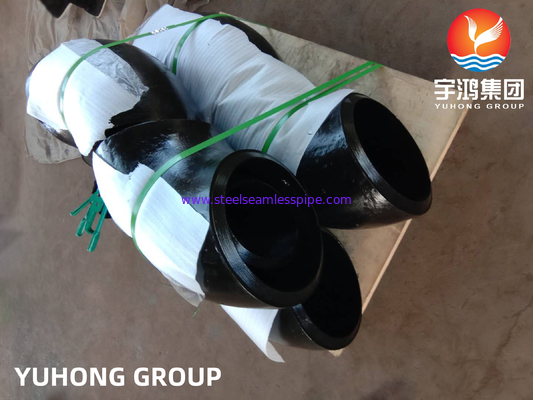

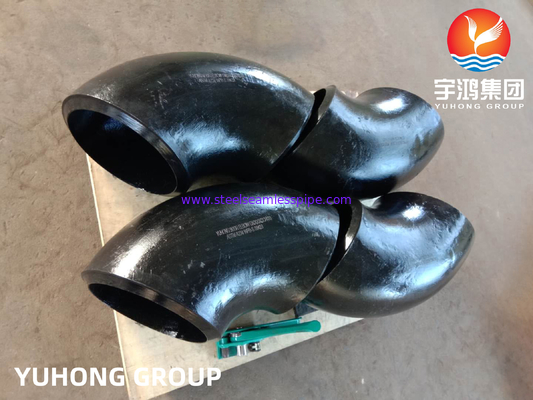

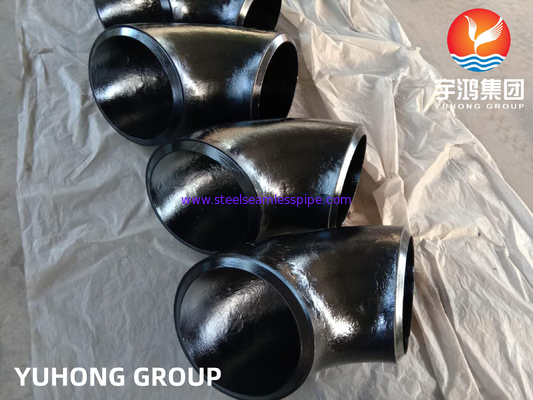

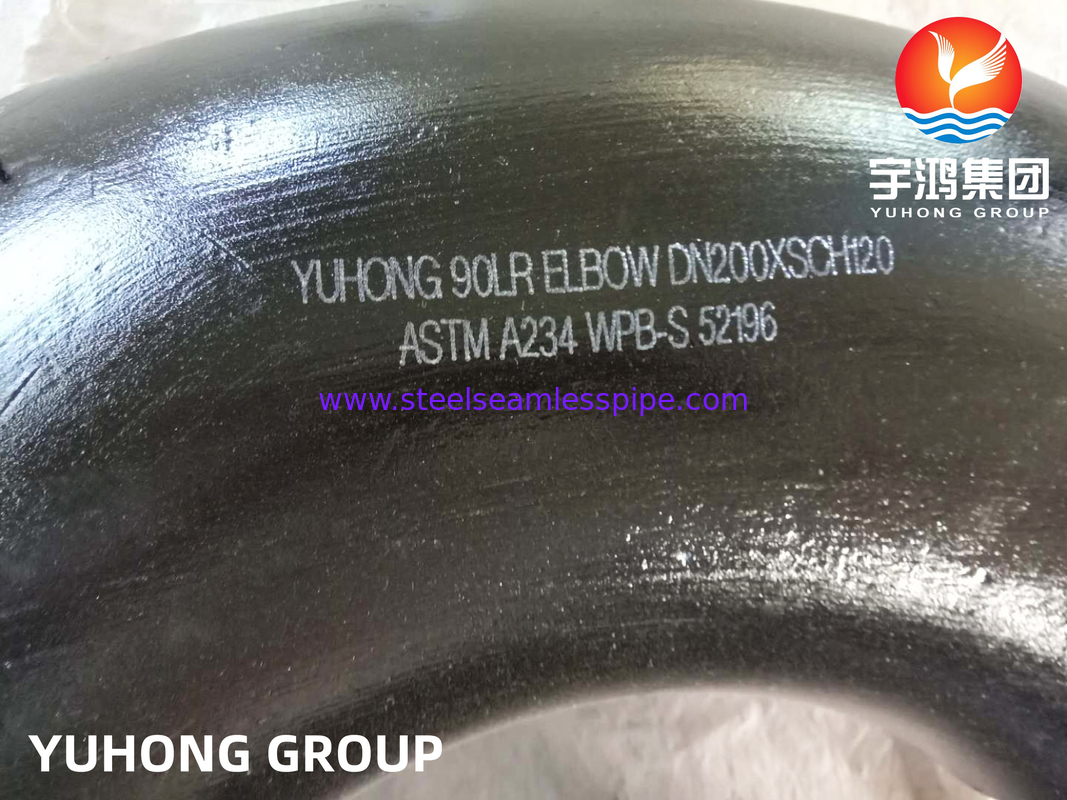

ASTM A234 WPB Codo de acero al carbono, radio largo (LR), tubos de soldadura con extremo B16.9

ASTM A234 WPB Codo de acero al carbono, radio largo (LR), tubos de soldadura con extremo B16.9

Resumen

El codo ASTM A234 WPB es una de las formas más utilizadas de accesorios de tubería.A234 WPB Elbow se produce y se suministra en la forma soldada por extremo. SA234 WPB Codo generalmente viene en uno de los tres ángulos; 22.5A234 WPB SCH 80 Elbow es una estandarización que se ajusta al horario 80.

El SA234 WPB Elbow está hecho de acero al carbono o aleación de acero. Dependiendo de las necesidades de la aplicación, las dimensiones del A234 Wpb Elbow varían.A234 Wpb El peso del codo depende principalmente del materialEl codo 90 A234 WPB indica el grado de cambio de dirección de 90 grados.

Las especificaciones de la norma ASTM A234 son las siguientes:

• Esta especificación se refiere a los accesorios de acero carbono forjado y de acero aleado de construcción sin costuras y soldados cubiertos por la última revisión de la norma ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 y MSS-SP-95. Estos accesorios se utilizan en tuberías a presión y en la fabricación de recipientes a presión para el servicio a temperaturas moderadas y elevadas.Los accesorios que difieran de estas normas ASME y MSS se suministrarán de conformidad con el requisito suplementario S58 de la especificación A 960/A 960M..
• Se establecen requisitos suplementarios opcionales para los accesorios cuando se desee un mayor grado de examen.uno o varios de estos requisitos adicionales pueden especificarse en el pedido.
• Esta especificación no se aplica a los accesorios de soldadura fundidos o a los accesorios mecanizados a partir de piezas fundidas.
• Esta especificación se expresa tanto en unidades de pulgadas y libras como en unidades SI. Sin embargo, a menos que la orden especifique la designación de especificación M el material se suministrará en unidades de pulgadas y libras.
• Los valores indicados en unidades de pulgada-libra o en unidades del SI se considerarán por separado como estándar.Los valores indicados en cada sistema no son equivalentes exactosLa combinación de los valores de los dos sistemas puede dar lugar a la no conformidad con la especificación.

Los tipos de codos A234 WPB:

• Por ángulo:

  1. 45° Codo ️ Cambia la dirección del tubo en 45°

  2. 90° Codo más común; cambia de dirección en 90°

  3. 180° Codo de retorno ️ Gira en U en la tubería

• Por radio:

  1. Radius corto (SR) ∆ Distancia centro-extremo = 1 x NPS (tamaño nominal de la tubería)

  2. Radio largo (LR) distancia centro-extremo = 1,5 x NPS

Composición química del codo de acero al carbono ASTM A234:

Propiedades mecánicas de un codo de acero al carbono ASTM A234:

Aplicaciones de los codos A234 WPB:

• 1. oleoductos y gasoductos
• 2Plantas petroquímicas y químicas
• 3. Instalaciones de energía
• 4Tratamiento y distribución de agua
• 5. Sistemas de protección contra incendios y climatización
• 6. Procesos industriales de tuberías
