Reductor concentrado de acero inoxidable ASTM A403 WP317L para tuberías de procesos corrosivos
Transición de flujo de ingeniería para sistemas de procesos críticos
En los sistemas de tuberías industriales, un reductor es más que un conector entre dos tamaños de tuberías diferentes.La elección del tipo y del material adecuados de los reductores ayuda a reducir al mínimo las turbulencias, mantener la eficiencia del proceso y mejorar la fiabilidad del sistema a largo plazo.
YUHONG suministra reductores concéntricos de acero inoxidable ASTM A403 WP317L fabricados de acuerdo con los requisitos de material ASTM A403 y las normas de dimensiones ASME B16.9.Cada accesorio se produce con materias primas totalmente rastreables y se somete a una inspección exhaustiva para garantizar la precisión dimensionalLa norma ASTM A403 cubre los accesorios de acero inoxidable austenítico forjado para tuberías a presión, mientras que la norma ASME B16 incluye los accesorios de acero inoxidable austenítico forjado para tuberías a presión.9 define las dimensiones y las tolerancias de los accesorios de soldadura con extremo fabricados en fábrica.
¿Cuándo se debe usar un reductor concéntrico?
Un reductor concéntrico mantiene la línea central de ambas tuberías alineada, lo que lo hace adecuado para sistemas donde se requiere un flujo simétrico y una distribución de presión equilibrada.Los lugares típicos de instalación incluyen::
-
Proceso de tuberías verticales
-
Conexiones del intercambiador de calor
-
Las bombillas de los recipientes a presión
-
Líneas de entrada y salida del reactor
-
Sistemas de transferencia de productos químicos
-
Unidades de proceso de refinería
A diferencia de los reducidores excéntricos, los reducidores concéntricos se seleccionan principalmente cuando mantener una línea central de tubería común es más importante que evitar la acumulación de líquido.
Guía de selección de materiales
La elección del material de ajuste adecuado depende del medio de proceso en lugar de simplemente coincidir con el material de la tubería.
|
Medio de proceso
|
Material recomendado
|
|
Agua industrial
|
Se aplicará el procedimiento siguiente:
|
|
Proceso químico suave
|
Se aplicará el procedimiento siguiente:
|
|
Fluidos de proceso de cloruro
|
Se aplicará el procedimiento siguiente:
|
|
Sistemas de agua de mar
|
S31803 de tipo dúplex
|
|
Alto cloruro + alta resistencia
|
S32205 de tipo dúplex
|
|
Servicio de ácido fuerte
|
Alquiler de materiales de construcción y de construcción
|
El WP317L contiene un contenido de molibdeno mayor que el WP316L, lo que proporciona una mayor resistencia a la corrosión de las hendiduras y las grietas en entornos que contienen cloruro.
¿Por qué elegir WP317L en lugar de WP316L?
|
Propiedad
|
Se aplicará el procedimiento siguiente:
|
Se aplicará el procedimiento siguiente:
|
|
Contenido de molibdeno
|
Estándar
|
Más alto
|
|
Resistencia a las fosas
|
Es bueno.
|
Mejor.
|
|
Resistencia a la corrosión en grietas
|
Es bueno.
|
Mejorado
|
|
Servicio de cloruro
|
Moderado
|
Entornos más exigentes
|
|
Industrias típicas
|
Proceso general
|
Productos químicos y offshore
|
Para aplicaciones que involucren productos químicos agresivos o concentraciones elevadas de cloruro, WP317L se selecciona a menudo para proporcionar un mayor margen de resistencia a la corrosión.
Especificaciones técnicas
|
Punto de trabajo
|
Especificación
|
|
Estándar
|
Se aplicarán los siguientes requisitos:
|
|
Estándar de dimensiones
|
Se aplican las siguientes condiciones:9
|
|
Calidad del material
|
Se aplicará el método de evaluación de la calidad de los productos.
|
|
Tipo de producto
|
Reducción concentrada
|
|
Conexión
|
Saldadura trasera (BW)
|
|
Rango de tamaño
|
1/2" 48" (DN15 DN1200)
|
|
espesor de la pared
|
SCH 5S SCH XXS
|
|
Finalización de la superficie
|
Encurtidos, pasivados
|
|
Tratamiento térmico
|
Solución recocida (cuando sea aplicable)
|
|
Inspección
|
PMI, inspección visual, inspección dimensional, UT (si es necesario)
|
Lista de verificación de las adquisiciones
Antes de ordenar un reductor concéntrico, los ingenieros deben confirmar:
✔ Tamaño nominal del tubo (NPS)
✔ Horario / espesor de la pared
✔ Calidad del material
✔ Norma de materiales ASTM
✔ Estándar de dimensiones ASME
✔ Preparación del extremo de la soldadura
✔ Requisitos de inspección
✔ Certificado de prueba de material
El suministro de esta información en la fase de cotización ayuda a garantizar la compatibilidad con el sistema de tuberías conectado y reduce el riesgo de problemas de instalación.
Industrias típicas del proyecto
|
Industria
|
Instalación típica
|
|
Productos petroquímicos
|
Líneas de transferencia de procesos
|
|
Petróleo y gas
|
Tubos de refinería
|
|
Procesamiento químico
|
Tubo de medios corrosivos
|
|
Desalinización
|
Tubos de servicio de cloruro
|
|
Generación de energía
|
Sistemas de proceso auxiliares
|
|
Productos farmacéuticos
|
Tubo de proceso de alta pureza
|
|
Tratamiento del agua
|
Sistemas de dosificación química
|
Inspección y documentación
La documentación disponible incluye:
-
EN 10204 3.1 Certificado de ensayo de materiales
-

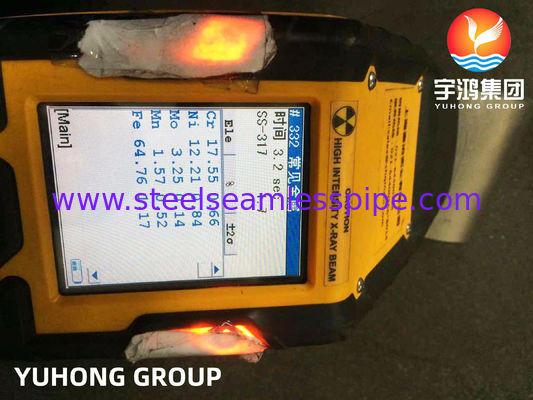

Identificación positiva del material (PMI)
-

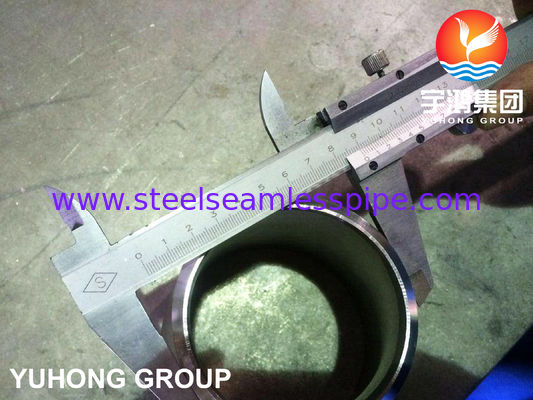

Informe de inspección dimensional
-
Informe de composición química
-
Informe de ensayo mecánico
-
Inspección por parte de terceros (SGS, TÜV, BV, DNV)
Por qué elegir YUHONG
En lugar de suministrar accesorios individuales, YUHONG proporciona soluciones completas de materiales de tuberías para proyectos industriales.la cartera de productos incluye tuberías de acero inoxidable, tuberías dúplex, tuberías de aleación de níquel, accesorios y bridas forjados, lo que permite a los contratistas de EPC y a los fabricantes industriales obtener componentes de tuberías compatibles de un solo proveedor.
Cada pedido está respaldado con una trazabilidad completa del material, opciones de fabricación flexibles y documentación de proyecto para cumplir con los requisitos de ingeniería internacionales.
Preguntas frecuentes
- ¿En qué se diferencia un reductor concéntrico de un reductor excéntrico?
Un reductor concéntrico mantiene las dos líneas centrales de la tubería alineadas y se utiliza comúnmente en tuberías verticales y sistemas generales de proceso.Un reductor excéntrico tiene un lado plano y generalmente se selecciona para tuberías horizontales o líneas de succión de bombas para ayudar a controlar el drenaje o evitar bolsas de aire.
- ¿Define la norma ASTM A403 las dimensiones del reductor?
El número ASTM A403 especifica los requisitos de material para los accesorios de acero inoxidable austenítico forjado, mientras que la norma ASME B16.9 define las dimensiones,tolerancias y marcas de los accesorios de soldadura por extremo fabricados en fábrica.
