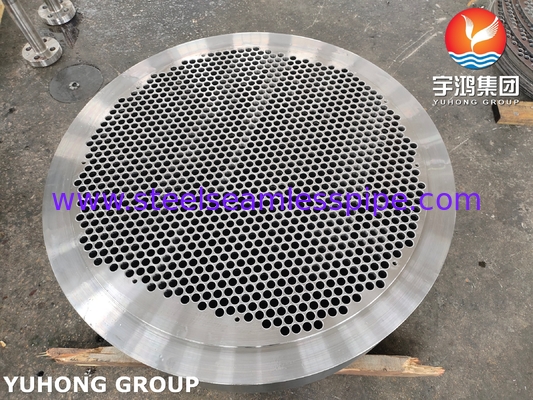

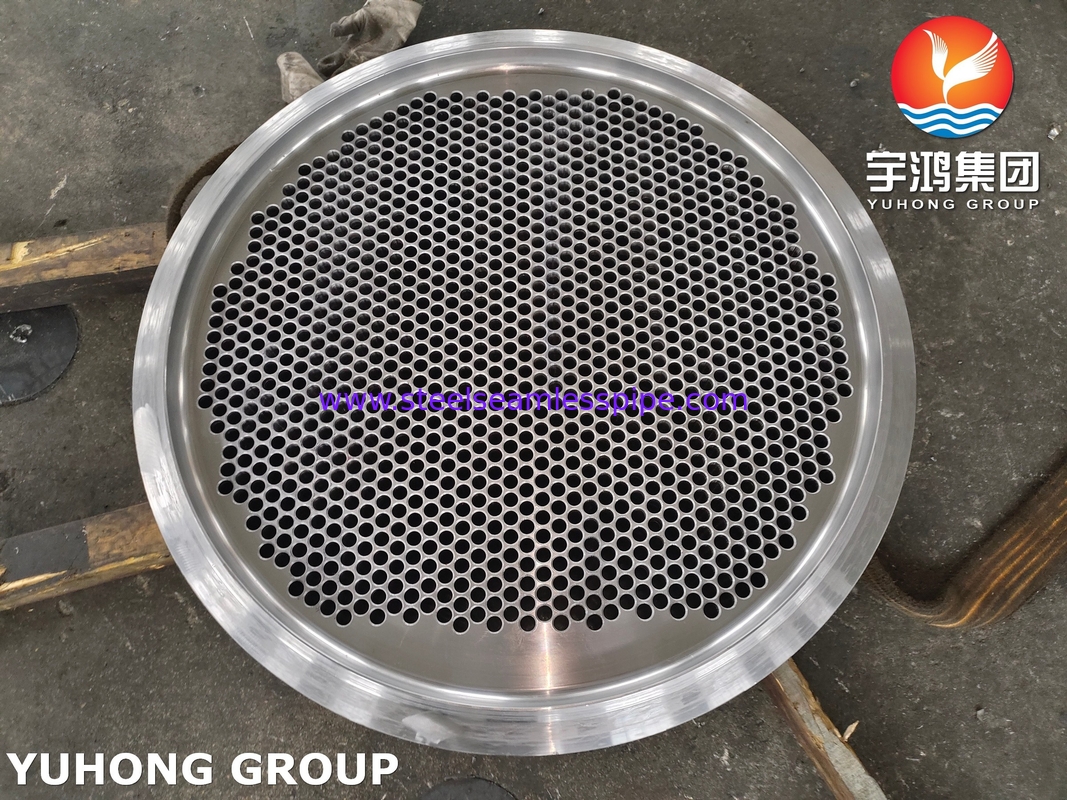

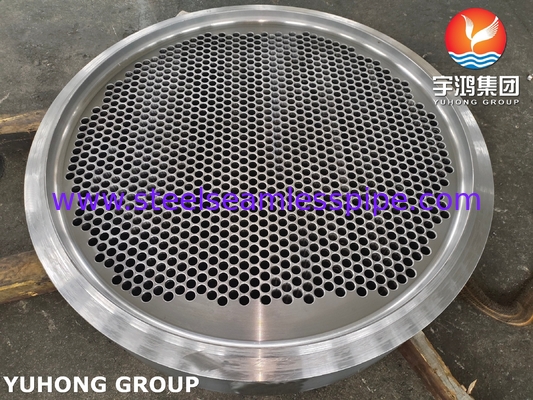

Las hojas de tubos de los intercambiadores de calor ASME SA266 Gr.2N son compatibles con la SEC VIII
¿Qué es la especificación ASME SA266 Gr.2N?
La especificación ASME SA-266 Gr.2N cubre las forjas de acero al carbono utilizadas en recipientes a presión y intercambiadores de calor, en particular para placas de tubos.Este material se utiliza ampliamente en los intercambiadores de calor de cáscara y tubo, condensadores y calderas debido a sus buenas propiedades mecánicas, soldabilidad y rentabilidad.
La designación "2N" indica que el material se suministra en el estado de tratamiento térmico normalizado, lo que mejora su resistencia y dureza en comparación con los grados no normalizados.
Composición química (ASME SA-266 Gr.2N)
|
El elemento
|
Composición (%)
|
|
El carbono (C)
|
≤ 025
|
|
Manganeso (Mn)
|
0.60 ¢ 1.35
|
|
Fósforo (P)
|
≤ 0025
|
|
El sulfuro (S)
|
≤ 0025
|
|
El silicio (Si)
|
0.15 ¢ 0.35
|
|
El níquel (Ni)
|
≤ 0,40 (opcional para resistencia a bajas temperaturas)
|
Propiedades mecánicas
|
Propiedad
|
Valor
|
|
Resistencia a la tracción
|
Se aplican las siguientes condiciones:
|
|
Fuerza de rendimiento (min)
|
Se aplicarán las siguientes medidas:
|
|
Elongado (min)
|
El 21%
|
|
Dureza (Brinell, máximo)
|
187 HB
|
Tratamiento térmico
Normalizado (N) para refinar la estructura del grano y mejorar las propiedades mecánicas.
El tratamiento térmico post-soldado (PWHT) es opcional si se realiza la soldadura.
¿Por qué utilizar el SA-266 Gr.2N para las láminas de los intercambiadores de calor?
Ventajas
Costo-Eficacia más económico que las placas de tubos de acero inoxidable o de aleación de níquel.
Buena soldadura: Compatible con las técnicas de soldadura más comunes (SMAW, GTAW, SAW).
La conformidad con el código ASME se ajusta al código ASME de calderas y recipientes a presión (BPVC), sección VIII, para recipientes a presión.
Resistencia a la corrosión moderada Apto para entornos no severos cuando se mantiene adecuadamente.
Las limitaciones
No para el servicio de alta corrosión. Requiere revestimiento o recubrimientos si se expone a medios ácidos/agresivos.
Uso limitado en altas temperaturas
Riesgo de corrosión galvánica ️ Si se emparejan con tubos de acero inoxidable o aleación de níquel (por ejemplo, UNS N08810), puede ser necesario aislamiento o protección catódica.
Consideraciones sobre el diseño y la fabricación de las hojas de tubo
Códigos y normas de diseño
Sección VIII, División 1 o 2 de la norma ASME BPVC (UG-34 para cabezas planas/hojas de tubos).
TEMA (Asociación de fabricantes de intercambiadores tubulares) para los patrones de agujeros y tolerancias.
Métodos de fijación de los tubos a las hojas
|
Método
|
Descripción
|
|
Expansión mecánica
|
Los tubos se enrollan en agujeros para ajustarse bien.
|
|
Soldadura de sellos
|
Evita fugas entre el tubo y la lámina del tubo.
|
|
Soldadura de resistencia
|
Proporciona integridad estructural bajo alta presión.
|
|
Enlace explosivo
|
Se utiliza para chapas de tubos revestidas (acero al carbono + capa resistente a la corrosión).
|
Mecanizado y control de calidad
Perforación de precisión Diámetro del agujero, tono y alineación deben cumplir con las normas TEMA.
Pruebas no destructivas (NDT) Pruebas ultrasónicas (UT), penetración de colorantes (PT) o radiografía (RT) para la inspección de soldadura.
El acabado de superficie
Aplicaciones comunes de las hojas de tubo SA-266 Gr.2N
Petróleo y gas ️ Intercambiadores de calor en las refinerías.
Instalaciones eléctricas ️ Condensadores y calentadores de agua de alimentación.
Procesamiento de productos químicos
Sistemas de climatización y refrigeración Aplicaciones industriales de refrigeración.
Materiales alternativos para las hojas de tubo
Si el SA-266 Gr.2N no es adecuado, considere:
SA-266 Gr.3 (acero al carbono de mayor resistencia).
SA-516 Gr.70 (acero para recipientes a presión).
Acero inoxidable (SA-240 Tipo 304/316) ¢ Mejor resistencia a la corrosión.
Las hojas de tubos revestidas (SA-263/SA-264) ¢ acero al carbono con recubrimiento de acero inoxidable/níquel.
La lámina de tubo ASME SA-266 Gr.2N es una opción fiable y económica para intercambiadores de calor de presión y temperatura moderadas.y fabricación aseguran el rendimiento a largo plazo.
