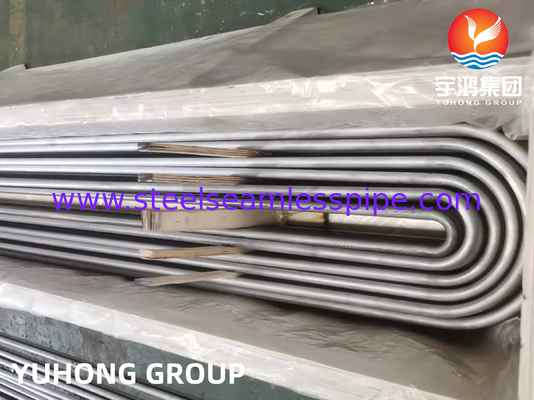

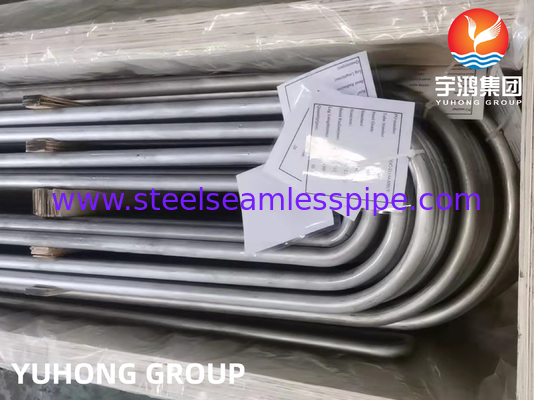

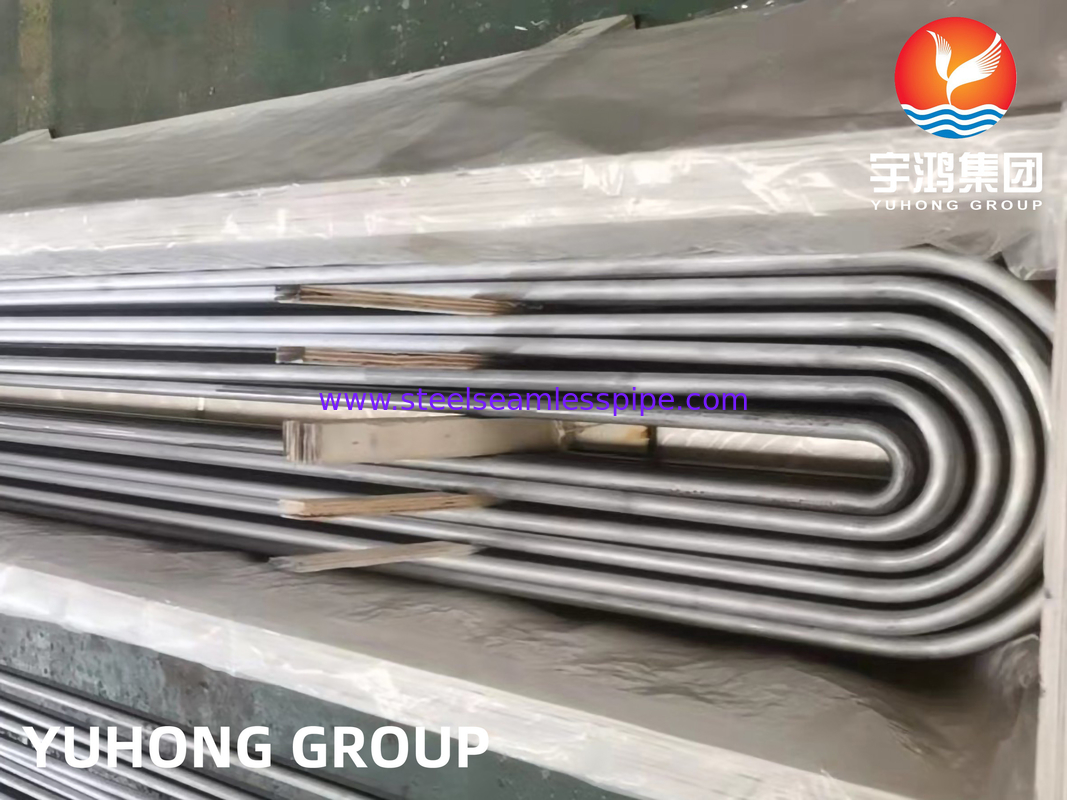

El tubo de intercambiador de calor de acero inoxidable U Bend
Introducción
El ASME SA213 TP444 es un tubo de acero inoxidable ferrítico diseñado para ambientes de alta temperatura y corrosivos, comúnmente utilizado en intercambiadores de calor, calderas y supercalentadores.El diseño de curvatura en U permite la expansión térmica y la transferencia de calor eficiente en intercambiadores de calor de cáscara y tubo.
Especificaciones del material
Estándar: ASME SA213 (calderas de acero de aleación ferrítica y austenítica sin costura, supercalentadores y tubos de intercambiadores de calor)
Grado: TP444 (acero inoxidable ferrítico con mejor resistencia a la corrosión)
Designación de la SNU: S44400

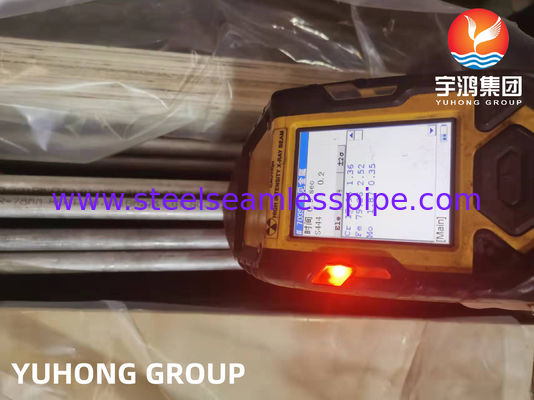

Composición química
|
El elemento
|
Composición (%)
|
|
El cromo (Cr)
|
17.5 a 19.5
|
|
El molybdeno (Mo)
|
1.75 a 2. ¿Qué quieres decir?50
|
|
El níquel (Ni)
|
≤ 100
|
|
Manganeso (Mn)
|
≤ 100
|
|
El silicio (Si)
|
≤ 100
|
|
El carbono (C)
|
≤ 0025
|
|
El contenido de nitrógeno (N)
|
≤ 0035
|
|
Titanio (Ti) / Niobio (Nb)
|
Estabilizado (para mejorar la resistencia a la corrosión)
|
Propiedades mecánicas
|
Propiedad
|
Valor
|
|
Resistencia a la tracción
|
Se aplicarán las siguientes medidas:
|
|
Fuerza de rendimiento
|
Se aplicarán las siguientes medidas:
|
|
Elongado
|
≥ 20%
|
|
Dureza (Rockwell B)
|
≤ 90 HRB
|
Características y ventajas clave
Excelente resistencia a la corrosión Resiste el agujero, la corrosión por grietas y el agrietamiento por corrosión por esfuerzo (SCC) en ambientes de cloruro.
Funcionamiento a altas temperaturas: Es adecuado para intercambiadores de calor que operan a altas temperaturas.
Estructura ferrítica ️ Magnética, con buena resistencia a la oxidación y a la reducción de escala.
Estabilizado con Ti/Nb Previene la sensibilización y la corrosión intergranular.
Diseño de U-Bend Permite la expansión térmica, reduce la tensión y mejora la eficiencia de transferencia de calor.
Aplicaciones
Exchanger de calor de caja y tubo
Condensadores y evaporadores
Calderas y supercalentadores de centrales eléctricas
Equipo de procesamiento químico
Refinerías de petróleo y gas
Fabricación y pruebas
Construcción sin costuras (extirpada en frío o acabada en caliente)
Formación en U-bend (doblaje en frío con radio preciso)
Prueba no destructiva (NDT) (corriente de remolino, hidrostática, ultrasónica)
Tratamiento térmico (Anillados para una óptima resistencia a la corrosión)
Comparación con otros grados
|
Grado
|
El tipo
|
Diferencia clave
|
|
TP304/TP316: las condiciones de los productos
|
Las demás sustancias
|
Mayor contenido de Ni, mejor dureza
|
|
TP430
|
Férricas
|
Mo más bajo, menor resistencia a la corrosión
|
|
TP444
|
Férricas
|
Mayor Mo y estabilización, mejor resistencia al cloruro
|
Conclusión
El tubo ASME SA213 TP444 U-bend es ideal para aplicaciones de intercambiadores de calor corrosivos y de alta temperatura, ofreciendo una resistencia superior al cloruro en comparación con los grados ferríticos estándar.Su diseño de curva en U mejora el rendimiento térmico al tiempo que minimiza la tensión mecánica.
