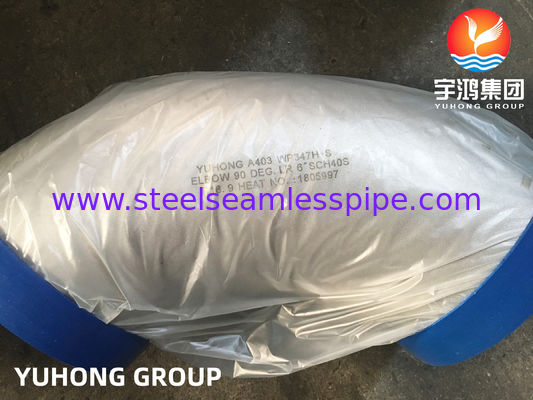

Codo de radio largo ASTM A403 WP347H-S de 90° para tuberías de proceso a alta temperatura

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	YUHONG
Certificación:	PED 2014/68/EU, ASME, Third-Party Inspection
Número de modelo:	A403 WP347 H-S Elbow

Pago y Envío Términos:

Cantidad de orden mínima:	1pc
Precio:	Negociable

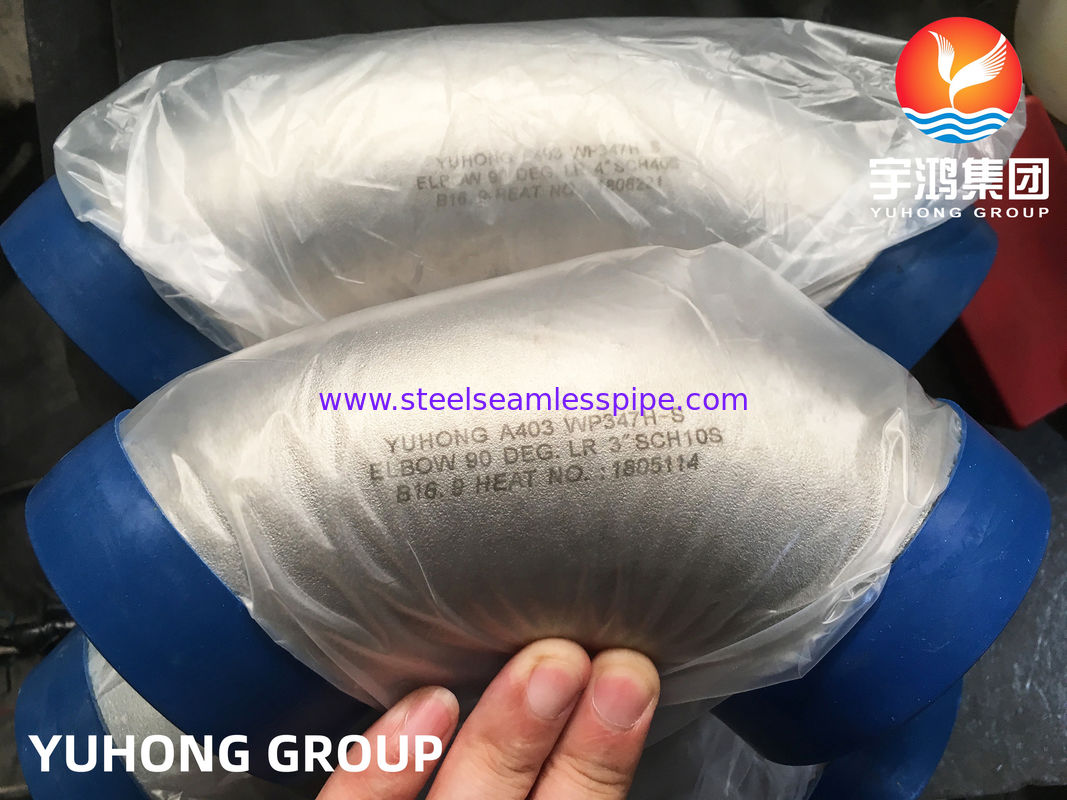

Detalles de empaquetado:	Cajas de madera contrachapada, cajas de madera o paquetes de calidad para exportación
Tiempo de entrega:	Depende de cantidad
Condiciones de pago:	T/T, L/C a la vista
Capacidad de la fuente:	5000 unidades por mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (350)

Tubo inconsútil de acero inoxidable (346)

Tubería de acero inoxidable a dos caras (137)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (172)

Tubo de aleta (750)

intercambiador de calor (41)

tubo del cambiador de calor (480)

Envase de tubos para intercambiadores de calor (55)

Cambiador de calor Tubesheet (130)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (62)

Tubo soldado con autógena del acero inoxidable (135)

Tubo de la aleación de níquel (275)

Tubo de la aleación de níquel (110)

Tubo de la aleación de cobre (258)

Tubo del acero de aleación (224)

Tubo del titanio (22)

tubo recocido brillante (166)

Tubo de caldera (163)

colocación de acero (881)

Reborde de acero (683)

Las demás (412)

Partes de revestimiento (9)

Descripción detallada del producto

Clase de construcción:	WP347H-S Sin costuras	Referencia dimensional:	Se aplican las siguientes condiciones:9
Elemento estabilizador:	Niobio/Columbio	Configuración del codo:	Radio largo de 90°
Formando ruta:	Forjado / Conformado Controlado	Designación de material:	WP347H/UNS S34709
Tipo de conexión:	Soldadura de trasero	Tratamiento térmico:	Tratamiento térmico por solución
Resaltar:	Codo de acero inoxidable 90 grados , Instalación de tuberías de la soldadura de extremo del codo , Codo de acero inoxidable galvanizado

ASTM A403 WP347H-S 90° Largo radio Codo. UNS S34709 Accesorio de soldadura sin costura para traseros.

Resumen del producto

ElLas medidas de ensayo deben incluir:es un accesorio de soldadura de extremo de acero inoxidable austenítico forjado fabricado conLa norma UNS S34709 / tipo 347H.

ElWP347H-SLa designación identifica un accesorio de grado WP fabricado en la clase sin costuras, lo que hace que el producto sea particularmente adecuado para sistemas de tuberías en los que la especificación del accesorio,La clase de construcción y el estándar de dimensiones deben definirse claramente.La norma ASTM A403 cubre los accesorios de acero inoxidable austenítico forjado para aplicaciones de tuberías a presión.

La configuración de radio largo de 90 ° cambia la dirección de la tubería, manteniendo un radio de línea central más grande que un codo de radio corto.Se aplican las siguientes condiciones:9los requisitos dimensionales o las especificaciones específicas del proyecto.

Especificaciones técnicas

Punto de trabajo	Especificación
Nombre del producto	WP347H-S 90° Largo radio Codo
Calidad del material	Se aplicarán los siguientes requisitos:
El SNU	S34709
Tipo de acero inoxidable	347H Acero inoxidable austenítico
Clase de construcción	S -- Sin costuras
Tipo de ajuste	90° Largo radio Codo
Conexión	Soldadura de trasero
Estándar de dimensiones	Se aplican las siguientes condiciones:9
Fabricación	Fabricados / moldeados
Tratamiento térmico	Tratamiento térmico de la solución
Tamaño nominal	De acuerdo con la norma ASME B16.9 / Especificación del proyecto
espesor de la pared	SCH 5S-XXS / A medida
Radius de la línea central	Radio largo
Preparación para el final	Saldura con biselado / trasero

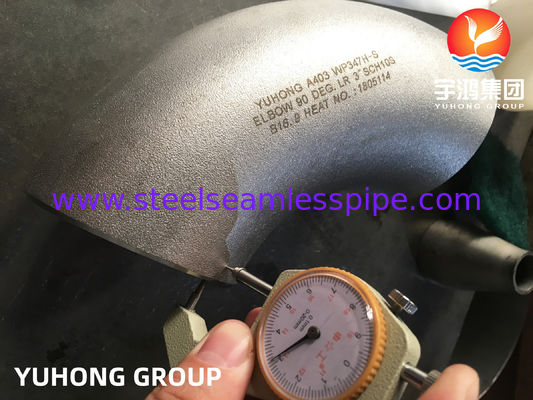

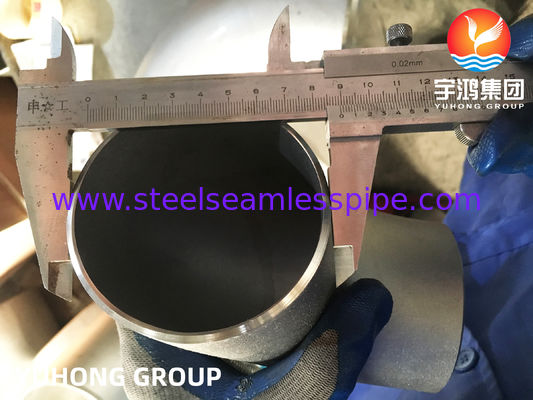

Inspección	Pruebas dimensionales, visuales y no destructivas
Certificación	EN 10204 3.1 / 3.2

Material: WP347H / UNS S34709 El material utilizado para la fabricación de la prueba es el material utilizado en el ensayo.

WP347H es unversión de alto carbono de acero inoxidable austenítico estabilizado 347Su composición química está diseñada para aplicaciones en las que el servicio a temperaturas elevadas y la resistencia a problemas relacionados con la sensibilización son consideraciones importantes.

El uso de la familia 347 estabilizadoel niobio (columbio)Esta distinción hace que WP347H sea diferente de los grados como TP321H.

En el caso de los proyectos que impliquen tuberías de temperatura elevada, la temperatura de funcionamiento real, la presión, el procedimiento de soldadura y el código de diseño aplicable deben evaluarse al seleccionar entre 347H,321H y otros grados austeníticos.

Geometría del radio largo de 90°

El codo de radio largo proporciona un cambio de 90 grados en la dirección del flujo con un radio de línea central generalmente asociado con la configuración de radio largo.

Los parámetros dimensionales típicos incluyen:

Tamaño nominal del tubo
Diámetro exterior
espesor de la pared
Dimensión de centro a extremo
Diámetro exterior del extremo
Geometría del bisel
Ovalación
Alineación angular

Las dimensiones se pueden suministrar de acuerdoSe aplican las siguientes condiciones:9o los dibujos del cliente.

¿Por qué WP347H-S?

Construcción sin costuras- La clase S identifica la construcción sin costuras bajo la clasificación de los accesorios WP.La norma ASTM A403 utiliza las designaciones de clase WP para distinguir entre la construcción de los accesorios y los requisitos de examen no destructivo aplicables..
Grado austenítico estabilizado- El sistema de aleación 347H utiliza estabilización de niobio, por lo que es un candidato adecuado para aplicaciones de tuberías de temperatura elevada seleccionadas.
Geometría del flujo de radio largo- La configuración de largo radio proporciona una transición direccional gradual en comparación con un codo de radio corto.
Conexión de soldadura trasera- Los extremos biselados están preparados para la soldadura directa con extremo a tubos compatibles u otros accesorios con extremo.
Fabricación específica del proyecto- El tamaño, el grosor de la pared, la preparación final, el tratamiento térmico y los requisitos de inspección pueden coordinarse de acuerdo con la especificación de tuberías aplicable.

Aplicaciones típicas

En lugar de posicionar el WP347H-S simplemente como un codo de acero inoxidable de uso general, las siguientes aplicaciones son más relevantes desde el punto de vista técnico:

Proceso de tuberías de alta temperatura
Líneas de proceso petroquímico
Equipo de procesamiento químico
Sistemas de tuberías de refinería
Tubería relacionada con el horno
Sistemas de tratamiento térmico
Líneas de vapor de alta temperatura
Tubo de generación de energía
Sistemas de transferencia de calor
Equipo de procesos industriales

Equipo típico

Conjuntos de tuberías de proceso
Unidades de proceso de refinería
Deslizamientos de procesamiento químico
Sistemas de vapor de alta temperatura
Fundición de tuberías de horno
Equipo de transferencia de calor
Equipo para procesos petroquímicos
Tubo auxiliar de la central eléctrica

Comparación de grados equivalentes

Estándar	Grado
Las normas ASTM	A403 WP347H
Las normas de la ASME	SA403 WP347H
El SNU	S34709
En el caso de los	1.4961
Grado común	Acero inoxidable 347H

347H frente a 321H

Esta es una comparación técnica útil para incluir en la página porque ambos grados son aceros inoxidables austeníticos estabilizados y pueden aparecer en aplicaciones de tuberías de temperatura elevada.

Características	347H	321H
El SNU	S34709	S32109
Elemento estabilizador	El niobio / el columbio	de acero
Familia material	Acero inoxidable austenítico	Acero inoxidable austenítico
Posicionamiento típico	Tubo de alta temperatura	Tubo de alta temperatura
Equipo común	Sistemas de procesos y hornos	Equipo de calefacción y proceso

El grado adecuado debe seleccionarse de acuerdo con la temperatura de servicio, el entorno del proceso, las condiciones de soldadura y las especificaciones de ingeniería aplicables.

Proceso de fabricación

La vía de fabricación de la instalación puede incluir operaciones de moldeo controlado seguidas de tratamiento térmico y acabado dimensional.

Las etapas típicas de producción incluyen:

Verificación de la materia prima
Preparación de tubos o cartuchos
Formación controlada
Tratamiento térmico
Acabar con el beveling
Calibración dimensional
Inspección de la superficie
Examen no destructivo
Inspección dimensional final
Marcado y embalaje

La norma ASTM A403 exige que los accesorios se sometan a un tratamiento térmico e incluye requisitos para el análisis químico, las propiedades mecánicas y el examen visual.

Inspección y ensayo

Los documentos de inspección disponibles pueden incluir:

Análisis de la composición química
Informe de ensayo mecánico
Prueba de tracción
Prueba de resistencia al rendimiento
Prueba de dureza
Registro de tratamiento térmico
Informe sobre el PMI
Informe de inspección dimensional
Informe de inspección visual
Pruebas de penetración de líquido
Pruebas por ultrasonido
Pruebas radiográficas, cuando proceda
EN 10204 3.1 MTC
EN 10204 3.2 Certificado de inspección
Informe de inspección de terceros

El método NDE aplicable debe especificarse de acuerdo con la clase de accesorio y los requisitos de compra en lugar de enumerar automáticamente todos los ensayos para cada producto.ASTM A403 distingue las clases de montaje WP de acuerdo con los requisitos de construcción y NDE.
