Codo de acero aleado ASTM A234 WP9 CL.1 para tuberías de alta temperatura
Descripción del producto
El codo ASTM A234 WP9 CL.1 está fabricado con acero aleado de cromo-molibdeno y está diseñado para sistemas de tuberías a presión de alta temperatura, incluyendo tuberías de calderas, equipos de centrales eléctricas, intercambiadores de calor y sistemas de procesos petroquímicos.
Como accesorio de tubería para soldadura a tope, el codo proporciona un cambio de dirección en los sistemas de tuberías manteniendo una conexión soldada continua. El material WP9 Clase 1 se utiliza comúnmente en aplicaciones de temperatura elevada donde se requieren accesorios de acero aleado según las especificaciones de diseño de ingeniería.
Fabricados según los requisitos de ASTM A234 / ASME SA234, los codos WP9 CL.1 se producen mediante procesos de conformado, tratamiento térmico, mecanizado e inspección.
Material y Estándar
Codo de acero aleado de cromo molibdeno WP9 Clase 1
Estándar:ASTM A234 / ASME SA234
Grado del material:WP9 Clase 1
Tipo de material:Acero aleado de cromo molibdeno
Tipo de producto:Codo de soldadura a tope
ASTM A234 cubre accesorios de tubería de acero al carbono forjado y acero aleado para servicio a temperaturas moderadas y elevadas.
Características del material
Acero aleado ASTM A234 WP9
WP9 es un grado de acero aleado de cromo-molibdeno utilizado principalmente para componentes de tuberías a presión de alta temperatura.
Los elementos aleantes típicos incluyen:
| Elemento |
Función |
| Cromo (Cr) |
Elemento aleante para aplicaciones de temperatura elevada |
| Molibdeno (Mo) |
Mejora las características del acero aleado |
| Carbono (C) |
Contenido de carbono controlado |
| Manganeso (Mn) |
Elemento de fortalecimiento de aleación |
La composición química y las propiedades mecánicas deben cumplir con los requisitos de ASTM A234 WP9 CL.1.
Diseño del producto

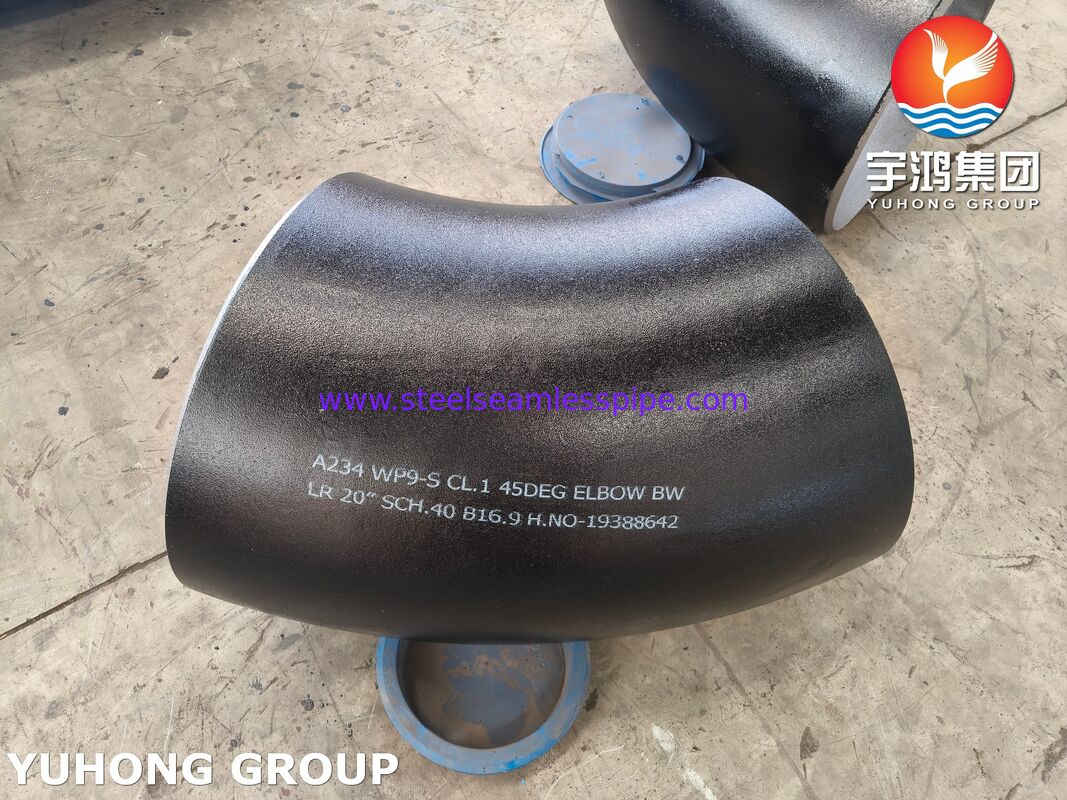

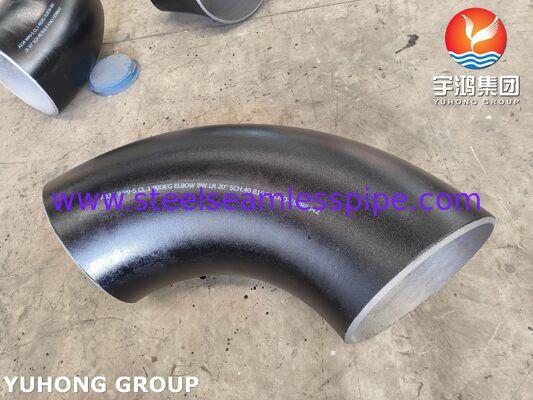

Codo de soldadura a tope
Los codos ASTM A234 WP9 CL.1 se utilizan para cambiar la dirección de la tubería, comúnmente disponibles en:
- Codo de 45 grados
- Codo de 90 grados
- Curva de retorno de 180 grados
Opciones de radio comunes:
- Radio Largo (LR)
- Radio Corto (SR)
Proceso de fabricación
Proceso de conformado
Los tubos de acero aleado WP9 se procesan en formas de codo mediante métodos de conformado controlados.
Los métodos de fabricación pueden incluir:
- Conformado en caliente
- Tratamiento térmico posterior al conformado
Tratamiento térmico
El tratamiento térmico se realiza según los requisitos de ASTM A234.
Los procesos típicos incluyen:
Preparación del extremo
Los procesos de mecanizado incluyen:
- Biselado
- Acabado de superficie
- Ajuste dimensional
Inspección
La inspección final incluye:
- Inspección dimensional
- Verificación de material
- Pruebas no destructivas cuando sea necesario
Especificaciones del producto
| Artículo |
Especificación |
| Nombre del producto |
Codo de acero aleado ASTM A234 WP9 CL.1 |
| Estándar |
ASTM A234 / ASME SA234 |
| Grado del material |
WP9 Clase 1 |
| Tipo de material |
Acero aleado de cromo molibdeno |
| Tipo de producto |
Codo de soldadura a tope |
| Radio |
Radio Largo / Radio Corto |
| Fabricación |
Conformado en caliente |
| Aplicación |
Caldera, Central Eléctrica, Intercambiador de Calor |
Especificaciones disponibles
| Parámetro |
Especificación |
| Tamaño |
Personalizado |
| Espesor de pared |
Según el Schedule de la tubería |
| Grado |
45°, 90°, 180° |
| Radio |
LR / SR |
| Estándar dimensional |
ASME B16.9 |
| Superficie |
Biselado / Mecanizado |
Aplicaciones
Tuberías de centrales eléctricas
Los codos ASTM A234 WP9 CL.1 se utilizan comúnmente en:
- Sistemas de tuberías de vapor
- Tuberías de calderas
- Equipos de energía térmica
Sistemas de calderas e intercambiadores de calor
Las aplicaciones incluyen:
- Tuberías de sobrecalentador
- Tuberías de recalentador
- Sistemas de intercambiadores de calor de alta temperatura
Industria petroquímica
Utilizado en:
- Tuberías de refinería
- Tuberías de proceso
- Sistemas de fluidos de alta temperatura
Tuberías de presión industriales
Adecuado para:
- Sistemas de tuberías de acero aleado
- Conexiones de equipos a presión
Control de calidad e inspección
Inspección de materiales
Las pruebas pueden incluir:
- Análisis de composición química
- Pruebas de propiedades mecánicas
- Verificación de PMI
Inspección dimensional
Incluyendo:
- Diámetro exterior
- Espesor de pared
- Ángulo del codo
- Dimensión centro a extremo

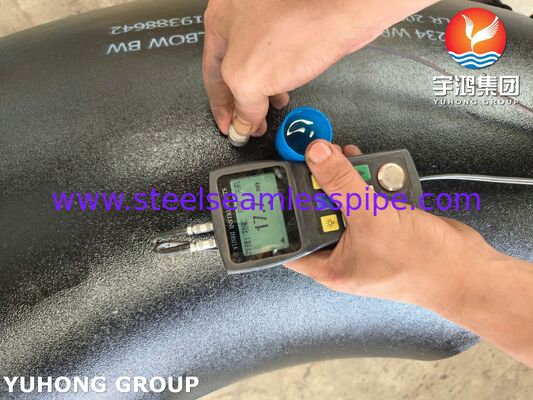

Pruebas no destructivas
Inspección disponible:
- Pruebas ultrasónicas (UT)
- Pruebas de partículas magnéticas (MT)
- Pruebas de líquidos penetrantes (PT)
Los requisitos de inspección se pueden ajustar según las especificaciones del cliente.
Embalaje
Los codos ASTM A234 WP9 CL.1 se empaquetan según los requisitos de transporte de exportación.
Métodos de embalaje:
- Cajas de madera
- Paletas de acero
- Envoltura protectora
El marcado del producto incluye:
- Designación estándar
- Grado del material
- Tamaño
- Schedule
- Número de colada
