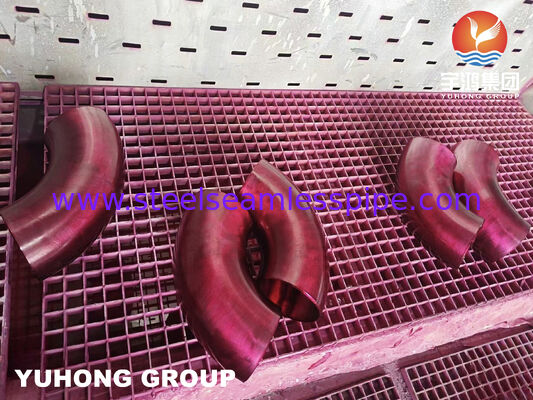

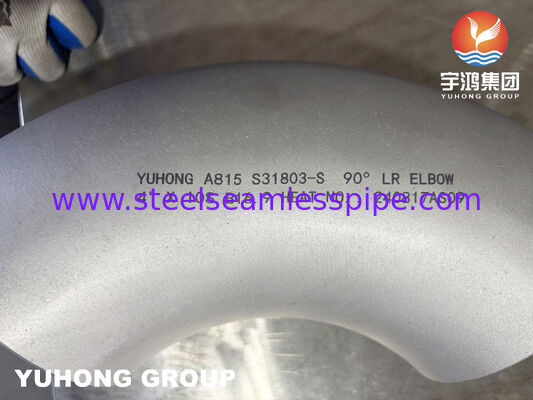

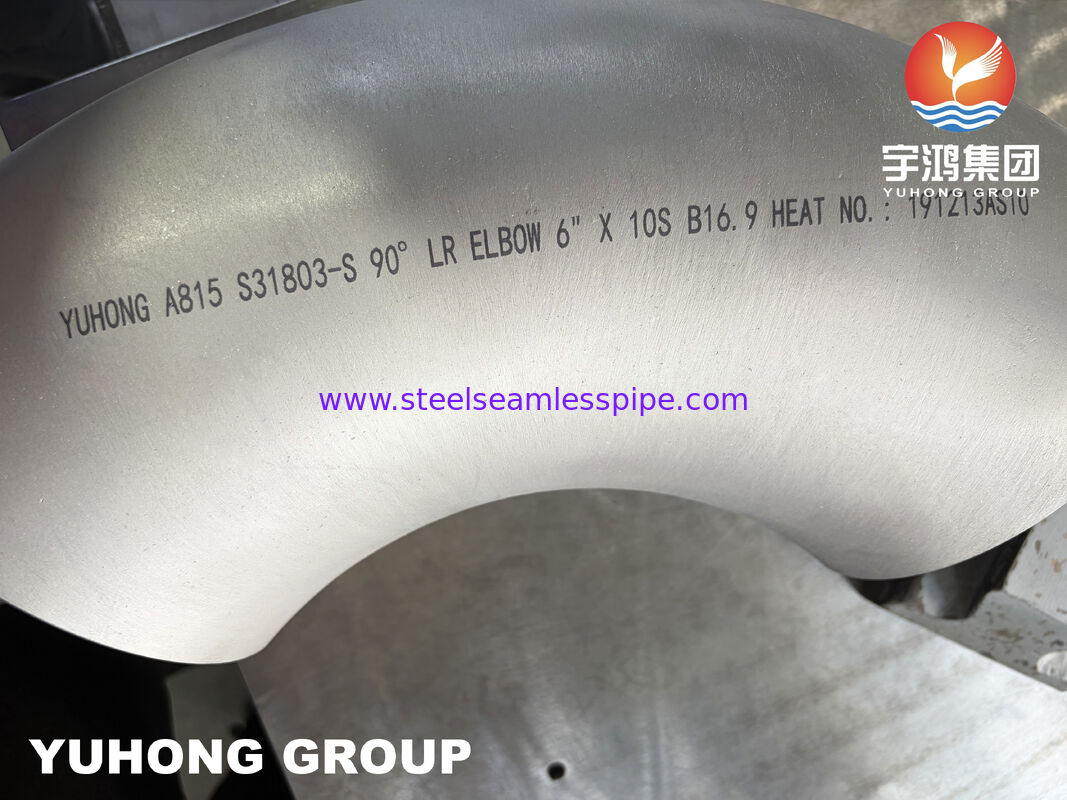

Codo de Acero Inoxidable Dúplex UNS S31803 ASTM A815 90LR
Descripción del Producto
Codo de Radio Largo de Acero Inoxidable Dúplex para Tuberías de Alta Resistencia a la Corrosión
El codo de acero inoxidable dúplex UNS S31803 ASTM A815 90LR es un accesorio de tubería forjado o formado diseñado para cambiar la dirección del flujo en sistemas de tuberías de alto rendimiento. Fabricado según las especificaciones ASTM A815 / ASME SA815, este codo de acero inoxidable dúplex combina alta resistencia mecánica con excelente resistencia a la corrosión inducida por cloruros, lo que lo hace adecuado para entornos industriales exigentes.
La estructura dúplex S31803 contiene fases ferríticas y austeníticas, lo que proporciona una mayor resistencia en comparación con los aceros inoxidables austeníticos convencionales, manteniendo al mismo tiempo una buena resistencia a la corrosión. El diseño de radio largo (1.5D) reduce la turbulencia del flujo y la pérdida de presión, lo que lo hace ampliamente utilizado en aplicaciones de tuberías marinas, de desalinización, de petróleo y gas, de procesamiento químico y en alta mar.
Especificaciones Técnicas
|
Artículo
|
Especificación
|
|
Nombre del Producto
|
Codo de Acero Inoxidable Dúplex UNS S31803 ASTM A815 90LR
|
|
Estándar
|
ASTM A815 / ASME SA815
|
|
Grado del Material
|
UNS S31803 / Dúplex 2205
|
|
Tipo de Producto
|
Codo de Radio Largo de 90 Grados
|
|
Tipo de Radio
|
Radio Largo (1.5D)
|
|
Proceso de Fabricación
|
Conformado en Caliente / Conformado en Frío
|
|
Rango de Tamaños
|
NPS 1/2" - 48"
|
|
Espesor de Pared
|
SCH 5S - XXS
|
|
Tipo de Conexión
|
Soldadura a Tope
|
|
Tratamiento Térmico
|
Recocido en Solución
|
|
Acabado Superficial
|
Decapado / Pulido / Mecanizado
|
|
Pruebas
|
PMI, Inspección Dimensional, Prueba Hidrostática (Si es Requerido)
|
|
Certificación
|
MTC EN 10204 3.1 Disponible
|
Composición Química
|
Elemento
|
Contenido (%)
|
|
Cromo (Cr)
|
21.0-23.0
|
|
Níquel (Ni)
|
4.5-6.5
|
|
Molibdeno (Mo)
|
2.5-3.5
|
|
Nitrógeno (N)
|
0.08-0.20
|
|
Carbono (C)
|
≤0.030
|
|
Manganeso (Mn)
|
≤2.00
|
|
Silicio (Si)
|
≤1.00
|
|
Fósforo (P)
|
≤0.030
|
|
Azufre (S)
|
≤0.020
|
|
Hierro (Fe)
|
Balance
|
Propiedades Mecánicas
|
Propiedad
|
Requisito
|
|
Resistencia a la Tracción
|
≥620 MPa
|
|
Límite Elástico
|
≥450 MPa
|
|
Elongación
|
≥25%
|
|
Dureza
|
≤290 HB
|
Características del Producto
- Alta Resistencia de la Estructura Dúplex
El acero inoxidable dúplex UNS S31803 combina microestructuras ferríticas y austeníticas, proporcionando un límite elástico superior al del acero inoxidable estándar 316L para aplicaciones de tuberías a presión.
- Resistencia Superior a la Corrosión por Cloruros
La combinación de cromo, molibdeno y nitrógeno mejora la resistencia a la corrosión por picaduras y grietas, especialmente en entornos que contienen cloruros, como el agua de mar y los medios de proceso químico.
- Diseño de Radio Largo para un Flujo Eficiente
El diseño del codo 90LR (1.5D) proporciona una transición de flujo más suave en comparación con los codos de radio corto, reduciendo la turbulencia y la caída de presión en los sistemas de tuberías.
- Conexión Fiable de Tuberías Soldadas
El diseño de extremo de soldadura a tope permite una soldadura de penetración completa con las tuberías adyacentes, creando un sistema de tuberías continuo adecuado para servicio a presión.
- Adecuado para Condiciones Industriales Agresivas
Diseñado para aplicaciones donde se requieren tanto resistencia mecánica como resistencia a la corrosión, incluyendo plataformas marinas, plantas químicas y sistemas marinos.
¿Por qué elegir un codo dúplex S31803 en lugar de 316L?
|
Característica
|
Dúplex UNS S31803
|
Acero Inoxidable 316L
|
|
Estructura del Material
|
Dúplex Ferrítico + Austenítico
|
Austenítico
|
|
Límite Elástico
|
Mayor
|
Menor
|
|
Resistencia a Cloruros
|
Excelente
|
Buena
|
|
Resistencia a la Corrosión por Esfuerzo
|
Mejor
|
Moderada
|
|
Servicio en Alta Mar
|
Preferido
|
Limitado según la Condición
|
|
Aplicación de Alta Presión
|
Adecuado
|
Servicio General
|
Dimensiones Disponibles
|
Parámetro
|
Rango
|
|
Tamaño
|
NPS 1/2"-48"
|
|
Tipo de Codo
|
Radio Largo de 90 Grados
|
|
Radio
|
1.5D
|
|
Espesor
|
SCH 5S-XXS
|
|
Tipo de Extremo
|
Soldadura a Tope
|
|
Estándar
|
ASME B16.9 / MSS SP-43 (Según Requisito)
|
|
Dimensiones Personalizadas
|
Disponible
|
Aplicaciones
Los codos ASTM A815 UNS S31803 90LR se utilizan ampliamente en:
-
Plataformas de Petróleo y Gas en Alta Mar
-
Plantas Petroquímicas
-
Sistemas de Procesamiento Químico
-
Instalaciones de Desalinización
-
Sistemas de Tuberías Marinas
-
Sistemas de Refrigeración con Agua de Mar
-
Instalaciones de GNL
-
Plantas de Generación de Energía
-
Sistemas de Tuberías a Presión
-
Industria de Pulpa y Papel
-
Plantas de Fertilizantes
-
Tratamiento de Agua Industrial
Inspección y Pruebas
Las opciones de inspección incluyen:
-

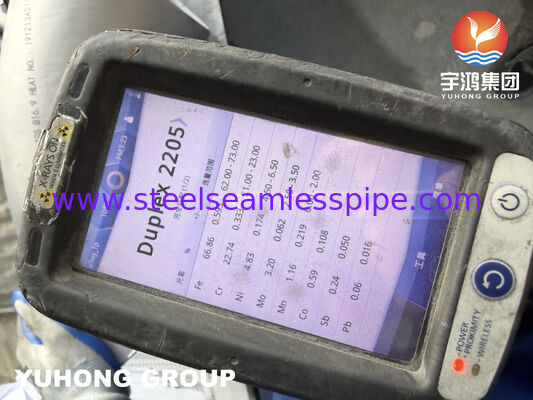

Identificación Positiva de Materiales (PMI)
-
Análisis de Composición Química
-
Pruebas de Tracción
-
Pruebas de Dureza
-
Inspección Dimensional
-
Inspección Visual
-
Examen de Superficie
-
Ensayos No Destructivos (END)
-
Inspección por Terceros
¿Por qué elegir los codos dúplex YUHONG S31803?
-
Fabricados según los requisitos de ASTM A815 / ASME SA815
-
Estructura de acero inoxidable dúplex recocido en solución
-
Adecuado para sistemas de tuberías corrosivos y de alta presión
-
Diseño de radio largo para un rendimiento de flujo mejorado
-
Documentación completa de inspección disponible
-
Dimensiones personalizadas admitidas para proyectos industriales
Preguntas Frecuentes
- ¿Qué es un codo ASTM A815 S31803?
Un codo ASTM A815 S31803 es un accesorio de soldadura a tope de acero inoxidable dúplex diseñado para sistemas de tuberías industriales que requieren alta resistencia y resistencia a la corrosión.
- ¿Cuál es la diferencia entre un codo 90LR y 90SR?
Un codo 90LR tiene un radio largo de aproximadamente 1.5 veces el diámetro de la tubería, proporcionando un flujo más suave en comparación con un codo de radio corto.
- ¿Por qué usar accesorios de acero inoxidable dúplex?
El acero inoxidable dúplex ofrece una mayor resistencia mecánica y una mejor resistencia a la corrosión por cloruros y a la corrosión por esfuerzo en comparación con los aceros inoxidables convencionales.
- ¿Es S31803 lo mismo que Dúplex 2205?
Sí. UNS S31803 es uno de los grados comúnmente reconocidos dentro de la familia Dúplex 2205.
- ¿Se pueden suministrar codos dúplex personalizados?
Sí. El tamaño, el espesor de la pared, el radio, la preparación del extremo y los requisitos de inspección se pueden personalizar según las especificaciones del proyecto.
