Las hojas de tubos de acero inoxidable ASTM A182 F316L
Resumen del producto

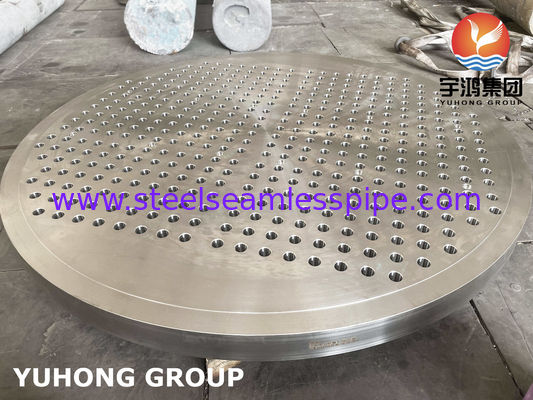

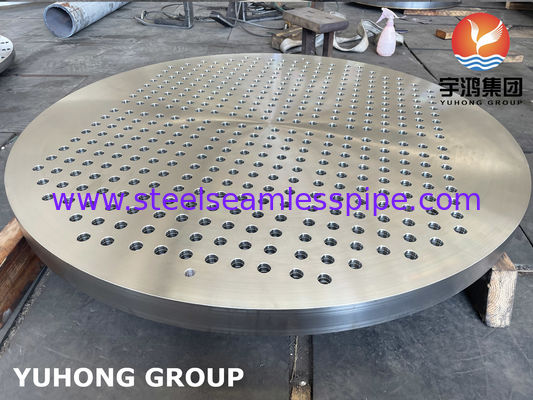

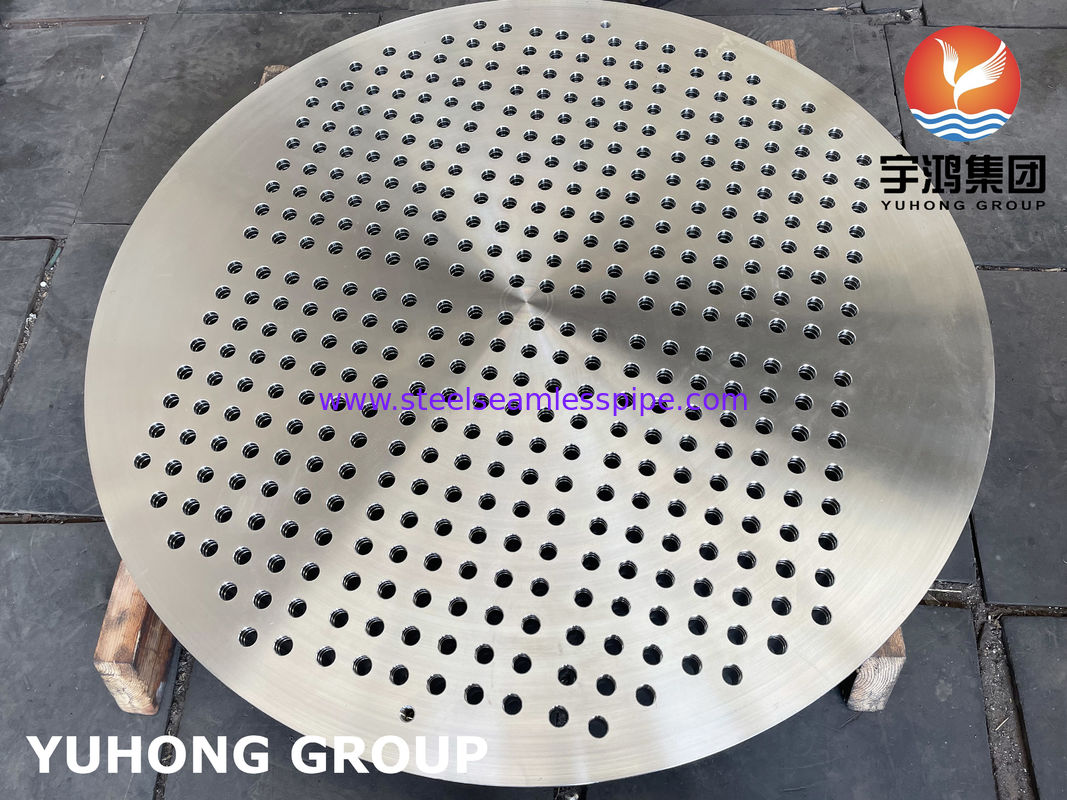

Hojas de tubos F316L mecanizadas de precisión para intercambiadores de calor con conchas y tubos
Las hojas de tubos de acero inoxidable ASTM A182 F316L son componentes de retención de presión mecanizados con precisión utilizados en intercambiadores de calor de caparazón y de tubos, condensadores, calderas y recipientes a presión.Fabricado a partir de acero inoxidable forjado ASTM A182 F316L, estas láminas de tubos proporcionan una excelente resistencia a la corrosión, propiedades mecánicas fiables y precisión dimensional para aplicaciones industriales exigentes.
El material F316L de bajo contenido de carbono minimiza la precipitación de carburo durante la soldadura, por lo que es adecuado para equipos que operan en entornos de proceso corrosivos y que contienen cloruro.Los agujeros de los tubos se mecanizan con CNC de acuerdo con los dibujos del cliente para garantizar un ajuste preciso del tubo a la lámina del tubo, que permite una expansión o soldadura fiable del tubo durante la fabricación del intercambiador de calor.
Especificaciones técnicas
|
Punto de trabajo
|
Especificación
|
|
Nombre del producto
|
Las hojas de tubos de acero inoxidable ASTM A182 F316L
|
|
Estándar
|
Se aplicarán los siguientes requisitos:
|
|
Calidad del material
|
F316L / UNS S31603 Las condiciones de las condiciones de trabajo
|
|
Tipo de producto
|
Hoja de tubos del intercambiador de calor
|
|
Proceso de fabricación
|
Forja + Mecanizado CNC
|
|
Diámetro exterior
|
Personalizado
|
|
El grosor
|
Personalizado
|
|
Diámetro del orificio del tubo
|
Según el tamaño del tubo
|
|
Patrón de agujeros
|
Triangular, cuadrado o personalizado
|
|
Finalización de la superficie
|
Las demás máquinas
|
|
Tratamiento térmico
|
Solución recocida
|
|
Inspección
|
PMI, UT, inspección de dimensiones
|
|
Certificación
|
EN 10204 3.1 / Inspección por parte de terceros
|
Composición química
|
El elemento
|
Contenido (%)
|
|
El carbono (C)
|
≤ 0030
|
|
El cromo (Cr)
|
16.0 ¢ 18.0
|
|
El níquel (Ni)
|
10.0 ¢14.0
|
|
El molybdeno (Mo)
|
2.0 ¥3.0
|
|
Manganeso (Mn)
|
≤ 2 años00
|
|
El silicio (Si)
|
≤ 100
|
|
Fósforo (P)
|
≤ 0045
|
|
El sulfuro (S)
|
≤ 0030
|
|
El hierro (Fe)
|
Saldo de las cuentas
|
Propiedades mecánicas
|
Propiedad
|
Requisito
|
|
Resistencia a la tracción
|
≥ 485 MPa
|
|
Fuerza de rendimiento
|
≥ 170 MPa
|
|
Elongado
|
≥ 30%
|
|
Dureza
|
≤ 95 HRB
|
Características del producto
- Excelente resistencia a la corrosión
El acero inoxidable F316L contiene molibdeno, lo que proporciona una mayor resistencia a la corrosión por agujeros y grietas en entornos que contienen cloruro en comparación con el acero inoxidable estándar 304.
- Mecanizado CNC de precisión
Los orificios de los tubos se mecanizan con tolerancias controladas para garantizar una alineación precisa y un ajuste adecuado para la expansión o soldadura del tubo durante el ensamblaje del intercambiador de calor.
- Material con bajo contenido de carbono
El contenido reducido de carbono minimiza la precipitación de carburo durante la soldadura, mejorando la resistencia a la corrosión en los componentes de intercambiadores de calor fabricados.
- Precisión en las dimensiones

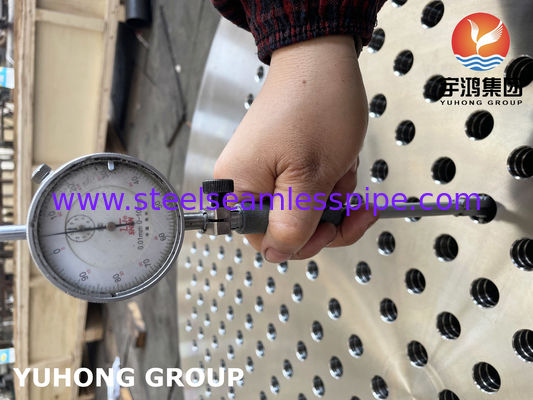

Fabricado de acuerdo con los dibujos del cliente con un estricto control dimensional para el diámetro del orificio del tubo, la inclinación, el ancho del ligamento y la planitud.
- Apto para equipos a presión
Ampliamente utilizado en los intercambiadores de calor, condensadores y recipientes de presión de cuero y tubo que requieren un soporte fiable del tubo y un rendimiento de límite de presión.
¿Por qué elegir las hojas de tubo F316L?
|
Características
|
F316L Hoja de las tuberías
|
|
Resistencia a la corrosión
|
Es excelente.
|
|
Resistencia al cloro
|
En alto.
|
|
Saldurabilidad
|
Es excelente.
|
|
Precisión de mecanizado
|
En alto.
|
|
Servicio de intercambiadores de calor
|
Es adecuado
|
|
Equipo a presión
|
Es adecuado
|
Las dimensiones disponibles
|
Parámetro
|
Rango de acción
|
|
Diámetro exterior
|
Personalizado
|
|
El grosor
|
Personalizado
|
|
Diámetro del orificio del tubo
|
Personalizado
|
|
El tono del tubo
|
Personalizado
|
|
Diseño del tubo
|
Triangular / Cuadrado / Cuadrado giratorio
|
|
Las normas de seguridad
|
Según el dibujo
|
Aplicaciones típicas
Las hojas de tubos ASTM A182 F316L se utilizan ampliamente en:
- Intercambiadores de calor de cáscara y tubo
- Condensadores de superficie
- Los recipientes a presión
- Equipo petroquímico
- Instalaciones de procesamiento de petróleo y gas
- Equipo de procesamiento químico
- Generación de energía
- Intercambiadores de calor marinos
- Equipo farmacéutico
- Sistemas de procesamiento de alimentos
Inspección y ensayo
Las opciones de inspección incluyen:
-
Identificación positiva del material (PMI)
-
Pruebas ultrasónicas (UT)
-
Pruebas de penetración de colorantes (PT)
- Análisis de la composición química
- Pruebas de propiedades mecánicas
- Inspección del diámetro del orificio del tubo
- Inspección de la inclinación del tubo
- Medición de la planitud
- Inspección de acabado de la superficie
- Inspección dimensional
