| Lugar de origen: | China |
| Nombre de la marca: | YUHONG |
| Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número de modelo: | REDUCTOR CONCÉNTRICO DE JIS B2312 SUS304 |
| Cantidad de orden mínima: | 1pc |
|---|---|
| Detalles de empaquetado: | CAJA DE MADERA CONTRACHAPADA, PALETA |
| Tiempo de entrega: | 7 días |
| Condiciones de pago: | LC,T/T |
| Nombre de producto: | Reductor Buttweld | estándar: | JIS B2312 |
|---|---|---|---|
| Material: | Acero inoxidable SUS304 | OD: | 3/4" a 24" |
| PESO: | Sch10s a XXS | Conexión: | soldadura a tope |
| Uso: | Petróleo, poder, sustancia química, construcción, gas, metalurgia, construcción naval etc | Superficie: | pintura negra, galvanizada |
| Tipo: | Reductor concéntrico, reductor excéntrico | ||
| Alta luz: | Instalación de tuberías soldada con autógena extremo de JIS B2312 SUS304, reductor concéntrico de ac | ||

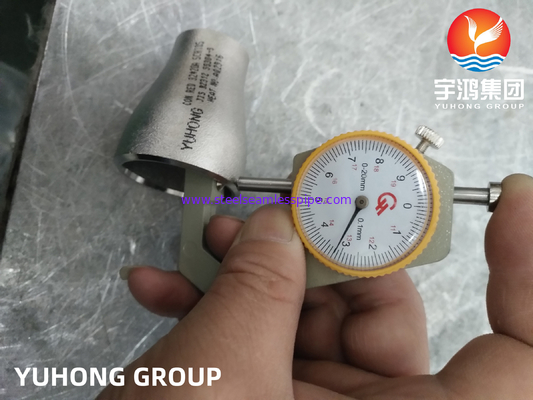

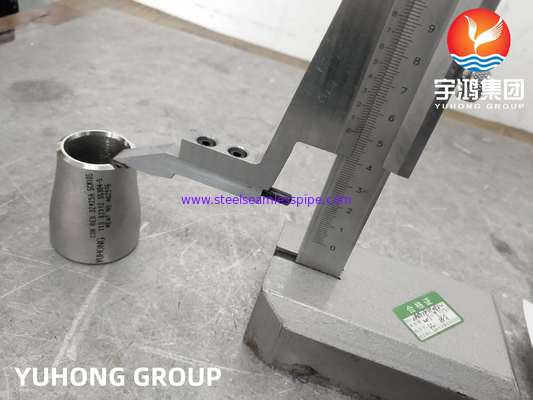

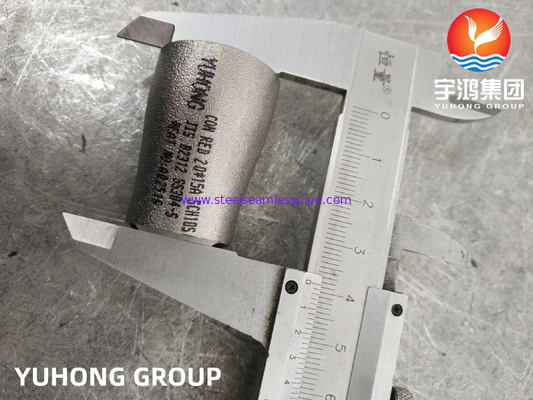

Reductor concéntrico de acero inoxidable Buttweld de la instalación de tuberías de JIS B2312 SUS304
Contratan al GRUPO de YUHONG a la fabricación buttweld de la instalación de tuberías, incluyendo codo, camiseta, casquillos, reductor, extremo del trozo. Suministramos diversos grados materiales: aleación de acero/de níquel de acero/a dos caras inoxidable. Éstos encuentran el uso para el uso de los campos de la industria, tal como petróleo, poder, fabricación de papel, sustancia química, aviación, calor de la caldera, campos del cambiador; eléctrico, construcción naval, fileds de la construcción; producto alimenticio, equipamiento médico, y otros campos.
La función de ambos tipos de reductor es reducir la línea de un más grande a un tamaño más pequeño del tubo, éste da lugar obviamente a una presión creciente del flujo.
Se fabrica el reductor concéntrico de modo que los extremos de la entrada y del mercado estén en una línea central común. El reductor concéntrico es más fácil y menos costoso de producir pero no permite muy la misma flexibilidad que el reductor excéntrico. Las longitudes de ambos tipos son fijadas por estándares de fabricación.
Especificación
| Especificaciones | JIS B2312 SUS304 |
| Tamaño de las instalaciones de tuberías | Colocaciones de acero inoxidables inconsútiles de la soldadura de extremo: el 1/2” - 10" Colocaciones de acero inoxidables soldadas con autógena de la soldadura de extremo: el 1/2” - 48" |
| Dimensiones de las instalaciones de tuberías | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 ASME 16,11, MSS SP-79, 83, 95, 97, BS 3799 |
| Grueso de las instalaciones de tuberías | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponible con SR. del NACE 01-75 |
| Tipos de las instalaciones de tuberías | Inconsútil/ERW/soldó con autógena/fabricado |
| Estándares de fabricación | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 Estruendo: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011, DN15-DN1200 BS: BS4504, BS4504, BS1560, BS10 JIS: JIS B2311, JIS B2312, JIS B2313, JIS B2316 GOST: GOST 17375, GOST 17376, GOST 30753, GOST 17378, GOST 17379, GOST 17380 EN: EN10253-1, EN10253-2 |
| Radio de doblez | R=1D, 2.o, 3D, 5D, 6D, 8D, 10D o aduana |
| Conexión | Soldadura |
| Las instalaciones de tuberías codean | Ángulo: 22,5 grados, 30deg, 45 grados, 90 grados, 180 grados, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Estándar: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| Gama de tallas de las instalaciones de tuberías | el 1/2” NOTA a 24" NOTA en Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100) |
| Proceso de fabricación de las instalaciones de tuberías | Empuje, prensa, fragua, molde, etc. |
| Las colocaciones Buttweld prueban certificados |
|
| Fabricante especializado de | 90º codos, acoplamientos, reductores, partes movibles, casquillos, entrerroscas, 45º codos, camisetas, cruces, camisetas iguales y camisetas de la reducción |
Tamaños del reductor Buttweld de JIS B2312
| Tamaño D1 | Tamaño D2 | ||
| DN | NPS | OD (milímetro) | |
| 20 | 3/4 ″ | 27,2 | DN15 |
| 25 | 1 ″ | 34,0 | DN20, DN15 |
| 32 | 1-1/4 ″ | 42,7 | DN25, DN20, DN15 |
| 40 | 1-1/2 ″ | 48,6 | DN32, DN25, DN20, DN15 |
| 50 | 2 ″ | 60,5 | DN40, DN32, DN25, DN20 |
| 65 | 2-1/2 ″ | 76,3 | DN50, DN40, DN32, DN25 |
| 80 | 3 ″ | 89,1 | DN65, DN50, DN40, DN32 |
| 90 | 3-1/2 ″ | 101,6 | DN80, DN65, DN50, DN40, DN32 |
| 100 | 4 ″ | 114,3 | DN90, DN80, DN65, DN50, DN40 |
| 125 | 5 ″ | 139,8 | DN100, DN90, DN80, DN65, DN50 |
| 150 | 6 ″ | 165,2 | DN125, DN100, DN90, DN80, DN65 |
| 200 | 8 ″ | 216,3 | DN150, DN125, DN100, DN90 |
| 250 | 10 ″ | 267,4 | DN200, DN150, DN125, DN100 |
| 300 | 12 ″ | 318,5 | DN250, DN200, DN150, DN125 |
| 350 | 14 ″ | 355,6 | DN300, DN250, DN200, DN150 |
| 400 | 16 ″ | 406,4 | DN350, DN300, DN250, DN200 |
| 450 | 18 ″ | 457,2 | DN400, DN350, DN300, DN250 |
| 500 | 20 ″ | 508,0 | DN450, DN400, DN350, DN300 |
