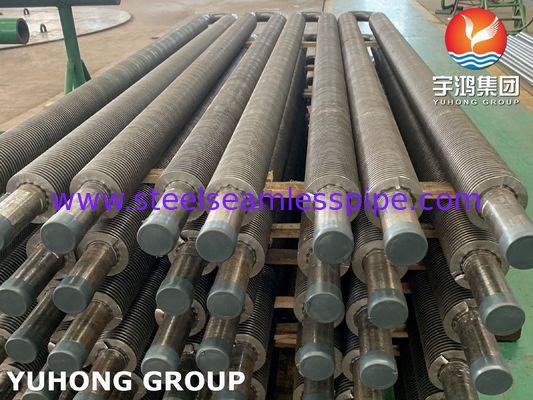

Acero al carbono U Bend Tubos con aleta sólida, aleta soldada de alta frecuencia con A106 Gr.B Tubo utilizado en economizador

Tubo en U de acero al carbono con aletas sólidas, soldado por alta frecuencia con tubo A106 Gr.B utilizado en economizador

El tubo aletado en espiral soldado por alta frecuencia es un tipo de elemento de transferencia de calor de alta eficiencia tubular con aletas en espiral. La superficie extendida (aleta) puede ser sólida o dentada, y su área de transferencia de calor es docenas de veces mayor que la del tubo desnudo.

La soldadura de alta frecuencia del tubo aletado en espiral consiste en calentar la superficie exterior de la tira de acero y la tubería de acero hasta un estado plástico o de fusión utilizando el efecto pelicular y el efecto de proximidad de la corriente de alta frecuencia mientras la tira de acero enrolla la tubería de acero, y completar la soldadura bajo una cierta presión de enrollado de la tira de acero. Esta soldadura de alta frecuencia es en realidad una soldadura en fase sólida. En comparación con la incrustación, la soldadura fuerte (o galvanizado en caliente general) y otros métodos, es más avanzada en términos de calidad del producto (alta tasa de soldadura de aletas, hasta el 95%), productividad y automatización.

Características del tubo aletado HFW:

• Debido a la alta velocidad de soldadura y al fuerte efecto de autoenfriamiento de la pieza soldada, no solo la zona afectada por el calor es pequeña, sino que tampoco es fácil que ocurra oxidación, por lo que la estructura y las propiedades de la soldadura son muy buenas.
• Rendimiento anticorrosión, resistencia al desgaste, baja resistencia térmica de contacto, alta estabilidad y capacidad anti-ceniza.
• Gran área de intercambio de calor.

¿Por qué usar tubo aletado?

• Mejorar la eficiencia de la transferencia de calor en el espacio efectivo.
• Reducir el espacio de instalación de la superficie de transferencia de calor requerida
• Reducir el costo del equipo y tener alta confiabilidad operativa.
• Se reduce la caída de presión en el lado de la tubería y se reduce el costo operativo.
• Se mejoran la rigidez y el rendimiento sísmico de la tubería de acero.
• Fortalecer la transferencia de calor, reducir la resistencia al flujo y el consumo de metal

Proceso de fabricación

La aleta de acero se enrolla en espiral y se suelda continuamente en la tubería de acero mediante soldadura por resistencia de alta frecuencia (HFERW). La corriente de alta frecuencia se introduce en la pieza de trabajo, la superficie de contacto de soldadura se funde o se semi-funde por calor de resistencia, y luego se aplica una presión adecuada a la superficie de contacto de soldadura para completar la soldadura del tubo aletado. Esto da como resultado un tubo aletado uniforme, limpio y continuo sin material de soldadura adicional para combinar un flujo de calor y una resistencia a la corrosión muy efectivos.
El tubo aletado en espiral soldado por alta frecuencia es uno de los tubos aletados en espiral más utilizados, que se emplea ampliamente en la generación de energía, la metalurgia, la recuperación de calor residual en la industria del cemento y la industria petroquímica.

Aplicaciones del tubo en U de acero al carbono con aletas sólidas

1. Caldera y central eléctrica: Economizadores, precalentadores de aire, recuperación de calor residual.

2. Petroquímica y refinería de petróleo: Intercambiadores de calor, enfriadores, calentadores de petróleo crudo y fluidos de proceso.

3. Calefacción industrial y HVAC: Serpentines de calefacción de agua caliente/vapor, sistemas de secado.

4. Metalurgia y cemento: Unidades de recuperación de calor residual de gases de combustión.

5. Marina: Enfriadores de agua de chaqueta de motor, enfriadores de aceite.
