Tubo Aletado Embutido Tipo G de Acero al Carbono ASTM A179, Tubos Aletados
YUHONG Grouppuede manejar todo tipo de proyectos, como proyectos de intercambiadores de calor / calderas, proyectos marinos, proyectos de petróleo y gas, etc. Nosotrosofrecemos varios tipos de tubos aletados.
Los tubos aletados se utilizan en muchas industrias diferentes. Estos tubos tienen una superficie aletada, lo que aumenta su área superficial y les permite transferir calor de manera más eficiente. Debido a eso, esto los hace ideales para aplicaciones donde se requieren altas tasas de transferencia de calor.
Especificaciones Para Varios Tipos de Tubos Aletados
| Tipo |
Descripción |
Tubo base |
Especificación de aleta (mm) |
| Diámetro exterior (mm) |
Paso de aleta |
Altura de aleta |
Espesor de aleta |
| Embutido |
Tubo aletado tipo G |
16-63 |
2.1~5 |
<17 |
~0.4 |
| Extruido |
Metal simple metal combinado |
8-51 |
1.6~10 |
<17 |
0.2-0.4 |
| Tubo de aleta baja tubo de aleta tipo t |
10-38 |
0.6~2 |
<1.6 |
~0.3 |
| Tubo de bambú tubo corrugado |
16-51 |
8.0~30 |
<2.5 |
/ |
| Enrollado |
tubo aletado tipo l/kl/ll |
16-63 |
2.1~5 |
<17 |
~0.4 |
| Hilo |
Tubo aletado de hilo |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| Tipo U |
Tubo tipo U |
16-38 |
/ |
/ |
/ |
| Soldado |
Tubo aletado soldado HF |
16-219 |
3~25 |
5~30 |
0.8-3 |
| Tubo aletado tipo H/HH |
25-63 |
8~30 |
<200 |
1.5-3.5 |
| Tubo aletado con espárragos |
25-219 |
8~30 |
5~35 |
φ5-20 |
Material del tubo: Acero al carbono, acero inoxidable, acero aleado, acero Corten, acero dúplex, acero súper dúplex, Inconel, alto cromo alto níquel e Incolloy, material CK 20 y otros materiales.

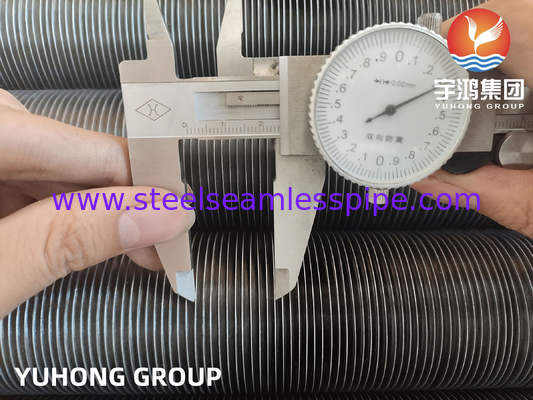

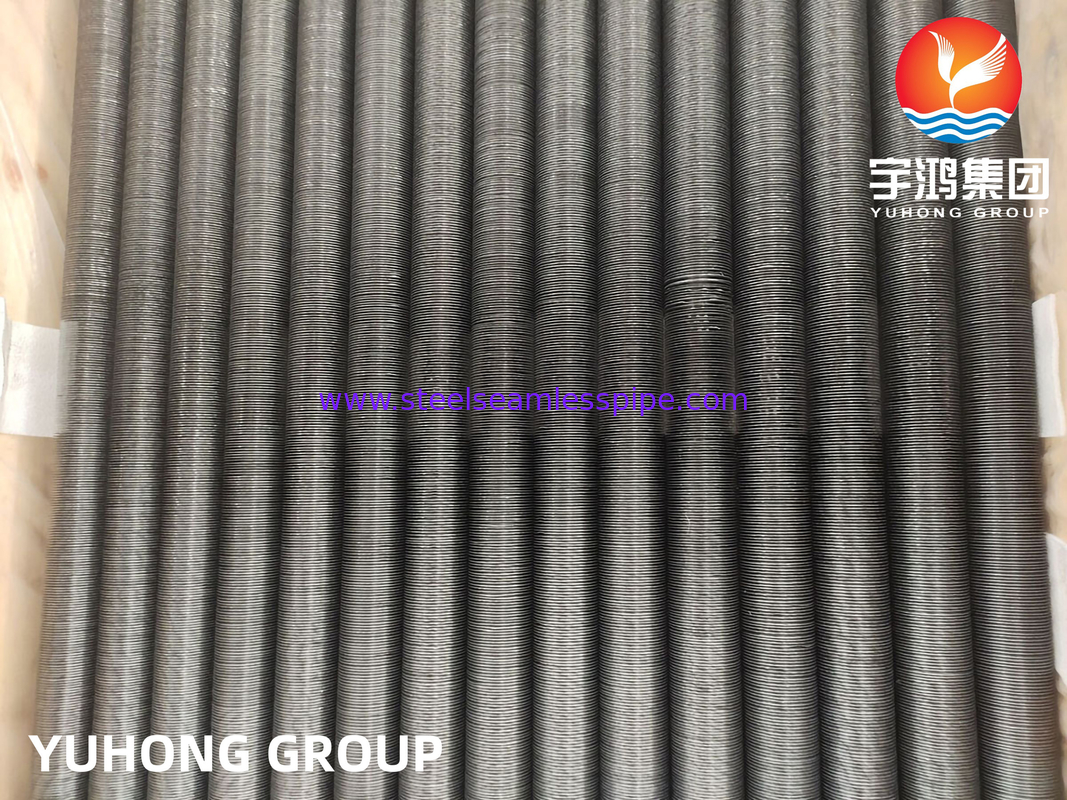

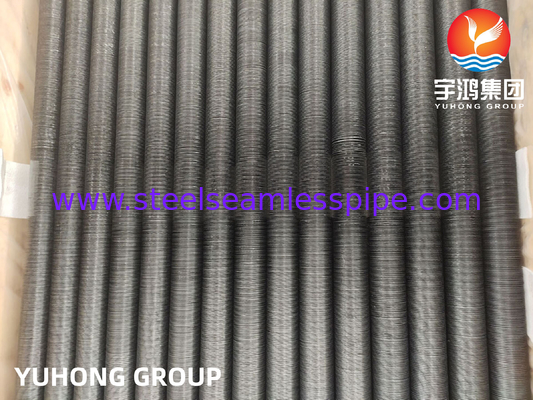

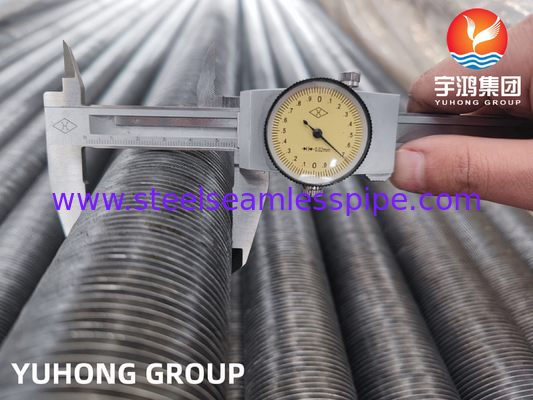

Tubo Aletado de Aluminio Tipo G Embutido ASTM A179 que vendemos en más de 70 países. Los Tubos Aletados Embutidos también se llaman Tubo Aletado Tipo G, el Tubo Aletado Embutido proporciona una conexión perfecta entre la aleta y los tubos. El diseño principal de los Tubos Aletados Embutidos es que, a través de equipos profesionales, se ranuran los tubos y se insertan las aletas en la ranura helicoidal. Finalmente, se combinan la aleta y los tubos como una unidad integral. (Aletas G) se fabrican enrollando una tira de aluminio o cobre en una ranura helicoidal mecanizada en la superficie exterior del tubo.
Los tubos aletados embutidos se pueden usar a temperaturas más altas y son muy duraderos. Los tubos aletados embutidos son más adecuados para usos que implican ciclos térmicos altos o altas temperaturas y donde el lado de la aleta estará sujeto a limpieza regular.
Características del Tubo Aletado Tipo G
Fácil instalación
Alto rendimiento
Fácil instalación
Menos espacio requerido
Menos cableado
Superficie optimizada
Tecnología más fina utilizada
Menor consumo de energía
Mayor fiabilidad
Bajo mantenimiento
Alta resistencia mecánica
Diseño compacto
Protección contra la corrosión promedio
Detalles del Tubo ASTM A179
ASTM A179esta especificación cubre tubos de acero de bajo carbono trefilados en frío de espesor mínimo de pared para intercambiadores de calor tubulares, condensadores y aparatos de transferencia de calor similares. Los tubos se tratarán térmicamente después del último paso de trefilado en frío a una temperatura de 1200 °F (650 °C) o superior.
Composición Química (%)
| Grado |
C |
Mn |
P |
S |
| A179 |
0.06-0.18 |
0.27-0.63 |
0.035, máx. |
0.035, máx. |
Propiedades Mecánicas
| Grado |
Resistencia a la tracción, mín. |
Límite elástico (desplazamiento de 0.2%, mín.) |
Alargamiento |
Dureza Rockwell |
| A179 |
ksi-47, MPa-325 |
psi-26, MPa-180 |
35% |
/ |
Inspecciones y Pruebas
| Inspecciones y Pruebas: Tubos Aletados tipo G; L; LL; KL; Extruidos |
| 1. Composición Química |
| 2. Propiedades Mecánicas |
| 3. Prueba Hidrostática |
| 4. Prueba Neumática |
| 5. Inspección Boroscópica |
| 6. Prueba de Corrientes de Foucault |
| 7. Prueba de Tracción (solo para tubo bimetálico) |
Industrias Relacionadas Involucradas
Industria química
Industria petrolera
Industria metalúrgica
Industria eléctrica
Industria ligera
Industria farmacéutica
Industria alimentaria
Aplicación
Serpentines de Vapor
Precalentadores de Aire / Intercambiador de Calor de Enfriamiento de Aire
Intercambiadores de Calor de Tubos Aletados
Enfriadores de Aire / Enfriadores de Aceite / Enfriadores de Hidrógeno / Enfriadores de Generador
Recuperación de Calor Residual
Secadores
Aire Acondicionado / Calentadores de Aire
Condensadores de Vapor
Tecnología de Tubos de Calor
Para una cotización rápida, por favor envíe con los siguientes requisitos:
1. Número de Piezas.
2. Tubo Base: Diámetro, espesor, longitud y especificación del material.
3. Aletas: especificación del material, tipo (sólido o dentado), altura, espesor, espaciado, longitud aletada y secciones sin aletas. Detalles de preparación de soldadura si se requiere.
4. Período de entrega requerido.
