Las medidas de seguridad se aplican a las instalaciones de calentadores de agua de alta resistencia.
Las hojas de tubo se utilizan ampliamente en una variedad de aplicaciones industriales, incluidos los intercambiadores de calor de cáscara y tubo, calderas, recipientes a presión, turbinas de vapor,y grandes sistemas de aire acondicionado central.
Las hojas de tubo de alta precisión personalizadas, por otro lado, se utilizan principalmente en recipientes químicos para operaciones tales como intercambiadores de calor de cáscara y tubo, calderas, recipientes a presión, condensadores,Sistemas de aire acondicionado centralEstas placas de tubos tienen la importante función de proporcionar soporte a las unidades fijas de caparazón y tubo.
Debido a su composición metálica, las láminas de tubos poseen una rigidez y una conducción térmica excepcionales.

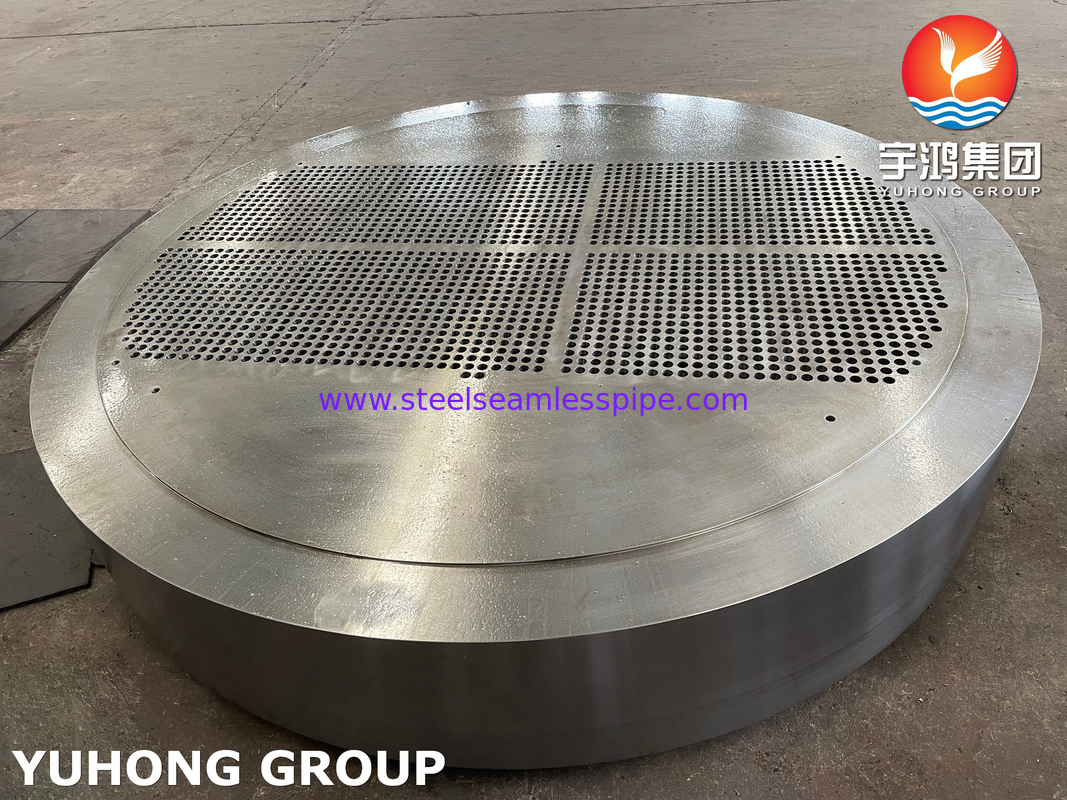

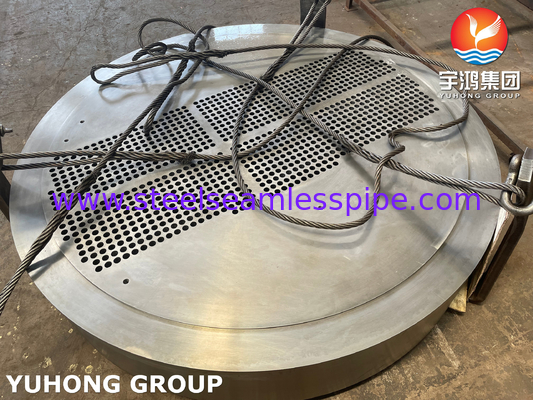

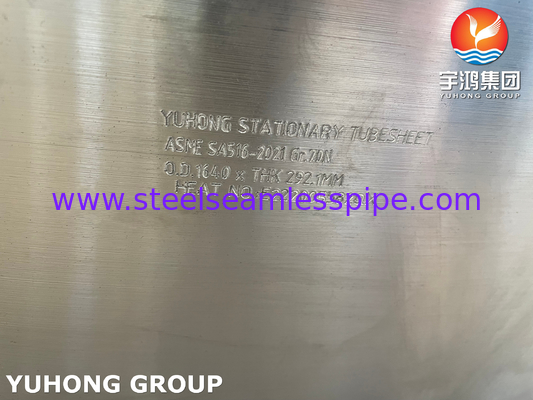

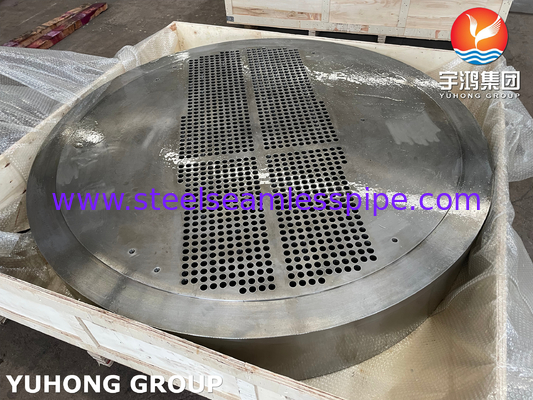

Una lámina de tubo estacionaria SA516 Gr.70N es un componente utilizado en intercambiadores de calor y recipientes de presión.que es un material de alta resistencia que se utiliza comúnmente en la construcción de recipientes a presión debido a su excelente dureza y soldabilidad.
La lámina del tubo está diseñada para mantener los tubos del intercambiador de calor en su lugar y proporcionar un sello entre los tubos y la cáscara del intercambiador de calor.La lámina de tubo está normalmente soldada o atornillada a la carcasa del intercambiador de calor y sirve como punto fijo para que los tubos se fijen a.
SA516 Clase 70 solicitación habitual normalizada si el espesor es superior a 40 mm, si no, entrega habitual de acero gangster en estación de laminado en caliente o de control.70+N o A516gr70N significa que el grado de acero debe estar normalizado en cualquier grosor.
SA 516 GR.70 frente a 70N
Las SA 516 GR.70 y 70N son categorías de recipientes a presión que pueden diferenciarse en función de ciertas características.
El GR.70N es un metal en estado normalizado. El GR.70 no está sujeto al proceso de normalización.
El grado normalizado de 70N posee una ductilidad y dureza superiores al material A516 70.
¿Dónde se encuentra la lámina de tubo fija en el intercambiador de calor de cabeza flotante?
La lámina de tubo en el extremo posterior de la cabecera de la cáscara es de un diámetro ligeramente menor que la cáscara, lo que permite que el haz se tire a través de la cáscara.El uso de una cabeza flotante significa que se puede permitir la expansión térmica y el haz del tubo se puede quitar para la limpieza.
Composición química del A516 GR.70
|
C. Las
|
Sí, sí.
|
En
|
P
|
El S
|
- ¿ Qué?
|
Crónica
|
Cu
|
¿ Qué?
|
¿ Qué pasa?
|
Nb
|
Ti
|
V.
|
|
0.18
|
0.4
|
0.95 y 1/2.50
|
0.015
|
0.008
|
0.02 (min)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Materiales equivalentes
| Estándar británico |
Normas europeas |
Las condiciones de las pruebas de calidad |
| BS1501-224-490A/B: el uso de la tecnología de la información |
En el caso de los vehículos de la categoría N1 |
A/SA516 - Grado 70 |
Requisitos mecánicos
| Propiedades mecánicas |
Valor |
| Resistencia a la tracción, MPa (ksi) |
485-620 (70 a 90) |
| Fuerza de rendimiento, min MPa (ksi) |
260 (38) |
| Elongado min, % 200 mm (8 pulgadas) |
17 |
| Elongación min, % 50 mm (2 pulgadas) |
21 |
Aplicaciones:
- Las calderas
- Los calentadores
- Las columnas
- Los platos terminan.
- Los filtros
- Intercambiadores de calor
- Las tuberías.
- recipientes a presión
- Fabricaciones de yacimientos petrolíferos
- Las bridas.
- Las válvulas
- Tanques de almacenamiento
