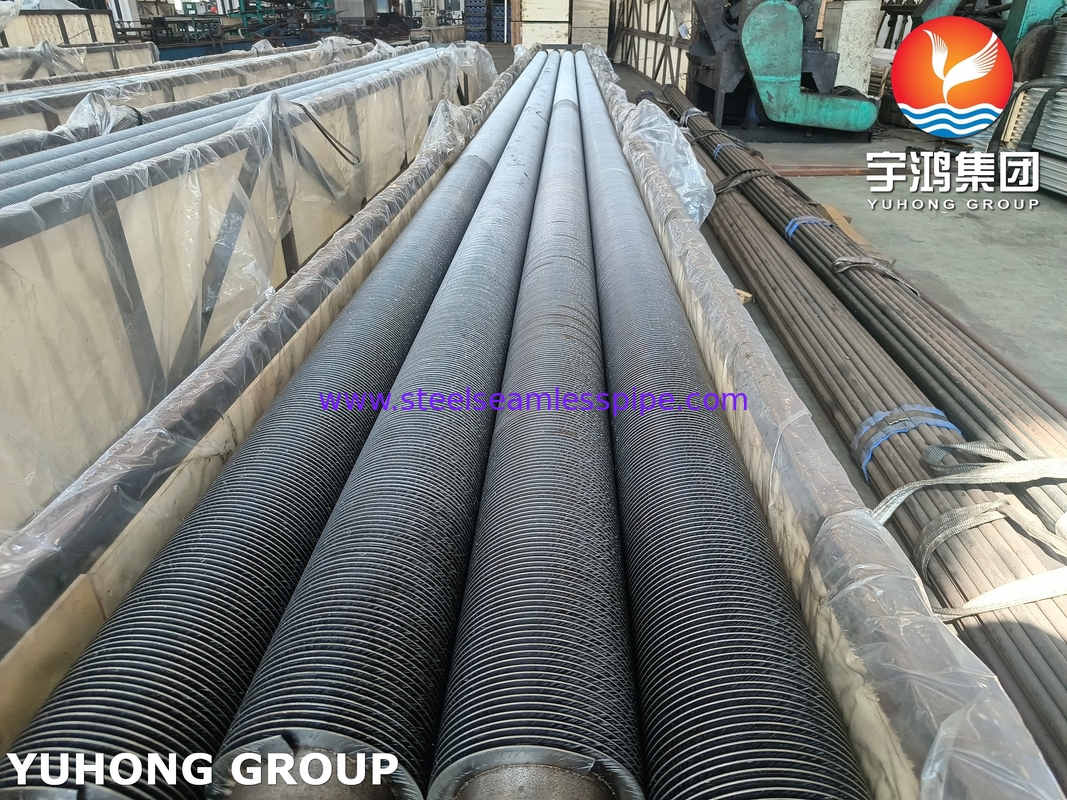

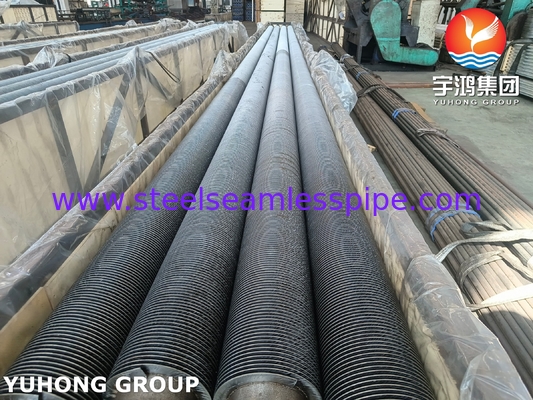

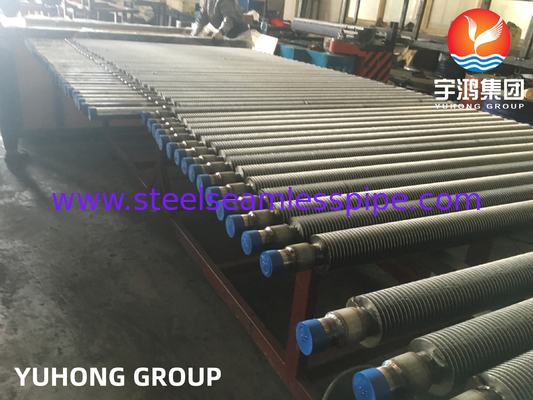

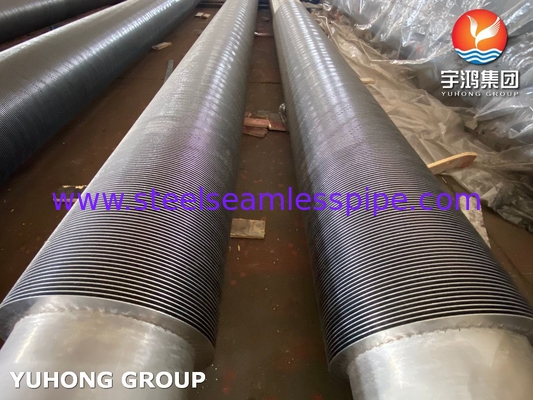

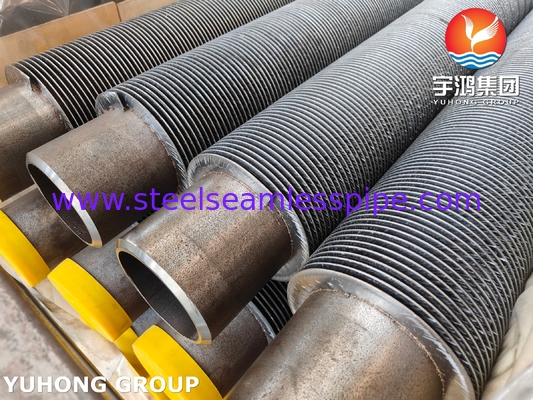

Acero de aleación HFW tubo de aleta sólida soldado a alta frecuencia ASME SA213 T5 T9 T11 T12 Calentador de condensador de caldera
HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedLos tubos con aletas helicoidales se fabrican tanto en tipo sólido como en tipo dentado.
Esta configuración de tubo con aletas de acero soldado se puede utilizar para cualquier aplicación de intercambiador de calor prácticamente, y es particularmente adecuada para aplicaciones de alta temperatura y alta presión.Las características importantes de esta configuración son la eficiencia, la unión efectiva de la aleta al tubo bajo todas las condiciones de temperatura y presión, y la capacidad de soportar altas temperaturas del lado de la aleta.
Una aleta helicoidal continua está unida al tubo base mediante soldadura de resistencia eléctrica de alta frecuencia para dar una unión eficiente y térmicamente confiable.
Especificación del tubo de aleta:
1. Añadir el área de intercambio de calor y reducir el número de tubos, también aumentar el área de la sección de flujo de humo para reducir la velocidad de humo y la abrasión.
2El tubo de aleta tipo H puede ser hecho para doblar el tubo de aleta tipo H, con alta rigidez para encajar en una fila de tubos largos.
3El economizador de aleta tipo H se dispone en línea para dividir el espacio en muchas zonas pequeñas, promediando el flujo de aire para reducir la abrasión.
4Con canal recto para obtener el mejor efecto de soplado de ceniza.
5La estructura compacta para reducir el peso y reducir el coste de fabricación.
| Material del tubo base |
Acero inoxidable, acero al carbono, acero de aleación, aleación de cobre, aluminio, SA213, SA179, etc. |
| Material de las aletas |
Aluminio, aleación de cobre, acero inoxidable, acero al carbono |
| Estándar |
Las medidas de seguridad se aplicarán a las instalaciones de ensayo de la Unión y a las instalaciones de ensayo de la Unión. |
| espesor de las aletas |
0.8 mm a 4 mm |
| OD del tubo base |
de 20 mm a 219 mm |
| Las aletas por pulgada |
a petición del cliente |
| Requisito de ensayo |
Prueba de propiedades físicas, análisis de composición química, prueba no destructiva, otra inspección y prueba según los requisitos del cliente. |
| Aplicación |
El refrigerador de aire, el refrigerador de aire de carga, el condensador, el evaporador, el refrigerador de fluidos, el refrigerador de gas, el refrigerador de aceite, el radiador, la refrigeración, el intercambiador de calor de vapor a aire, el supercalentador, etc. |
Detalles técnicos/detalles del tubo base
Diámetro del tubo: 20 mm OD Min a 219 mm OD Max.
espesor del tubo: mínimo 2 mm hasta 16 mm
Material de los tubos: acero al carbono, acero inoxidable, acero de aleación, acero corten, acero dúplex, acero súper dúplex, inconel, acero de alto cromo y acero de alto níquel, material CK 20 y algunos otros materiales.
Detalles de las aletas
El grosor de las aletas: desde 0,8 mm al máximo 4 mm
Altura de las aletas: Min 0,25 ̊ (6,35 mm) a Max.1.5 ′′ (38 mm)
Densidad de aletas: Min 43 aletas por metro hasta máximo 287 aletas por metro
Materiales: acero al carbono, acero inoxidable, acero aleado, acero corten, acero dúplex y acero incorporado.
Para una cotización rápida, por favor envíe con el siguiente requisito:
Número de piezas,
tubo base: diámetro, grosor, longitud y especificación del material.
aletas: especificación del material, tipo (sólido o dentado), altura, grosor, espaciado, longitud de aletas y secciones sin aletas.
Tiempo de entrega requerido.
| * Estos son los patrones de aleta/tubo más comunes. Tenemos más de 20 combinaciones diferentes de aleta de placa y tubo. Póngase en contacto conmigo para obtener más información y opciones. |
Superficie de aleta helicoidal
(Túbulo OD |
| 5/8′′ ′′ 3/8′′, 1/2′′ y 7/16′′ |
1′′ ′′ 3/8′′, 1/2′′, 7/16′′ y 5/8′′ |
1 1/4 " 3/8 ", 1/2 ", 7/16 " y 5/8 " |
| 15.875mm 9.525mm, 12.7mm y 11.113mm |
25.4 mm 9.525 mm, 12.7 mm, 11.113 mm y 15.875 mm |
31.75mm 9.525mm, 12.7mm, 11.113mm y 15.875mm |
- Se dispone de opciones de fijación de aletas helicoidales con patas, incrustadas y otras.
- Póngase en contacto conmigo acerca de la disponibilidad de 1 1/4 " (31.75mm) material de tubo
|
Aplicación del tubo de aleta en las industrias
1Industria del petróleo
2Industria química
3Industria de la madera
4Industria alimentaria
5Industria siderúrgica
6Industria del moldeado de plásticos
7Unidades de deshidratación de glicol
8. bobinas para torres de refrigeración híbridas
9Máquinas de impresión
10Producción de revestimientos de superficie
11Recuperación del disolvente
12. Refrigeración de las tomas de aire de las turbinas
13Producción textil
14- Calentadores de invernaderos y cría
15. Curtidurías
16. bobinas anticongelantes para el aire de proceso
17Trabajos de papel
