Yuhong Holding Group Co., LTD.
 |
| Lugar de origen: | CHINA |
| Nombre de la marca: | YUHONG |
| Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número de modelo: | Tubo de aleta de acero de la curva en U de carbono |
| Cantidad de orden mínima: | 500kgs |
|---|---|
| Detalles de empaquetado: | Caja de la madera contrachapada, caja del hierro |
| Tiempo de entrega: | 7 días |
| Condiciones de pago: | L/C, T/T |
| Nombre de producto: | Tubo aletado de la curva en U | Material del tubo:: | Acero de carbono, acero inoxidable, acero de aleación |
|---|---|---|---|
| aleta de aluminio: | Aluminio 1100, Aluminio 1060 | O.D.: | 20m m a 219m m |
| W.T.: | 2m m a 16m m | longitud: | Pueda modificado para requisitos particulares |
| Tipo: | Derecho, curva en U | NDT: | HT, Y, UT, PINTA |
| Uso: | Calor el cambiador, la caldera, el equipo termal de la transferencia, el etc. | ||
| Alta luz: | Tubo aletado de acero de carbono, tubo en forma de "U" de HFW | ||

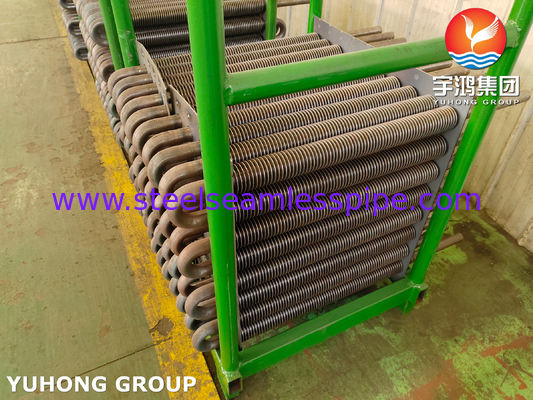

Tubo aletado en forma de "U" del acero de carbono de A106 Gr.B HFW para el cambiador de calor
El tubo aletado en forma de "U" tiene varias ventajas, incluyendo:
Eficacia creciente de la transferencia de calor: Las aletas en el tubo aumentan la superficie, que mejora eficacia de la transferencia de calor.
Tamaño y peso reducidos: La eficacia creciente de la transferencia de calor permite para que cambiadores de calor más pequeños y más ligeros sean utilizados.
Resistencia a la corrosión mejorada: El tubo aletado en forma de "U" se hace a menudo de materiales con la buena resistencia a la corrosión, que hace conveniente para el uso en ambientes duros.
Fuerza mecánica aumentada: Las aletas en el tubo también proporcionar la fuerza mecánica adicional, que puede ser beneficiosa en usos de alta presión.
Especificación del tubo de aleta
| PRODUCTO | TIPO | NOMBRE | MATERIAL DESNUDO DEL TUBO | MATERIAL DE LA ALETA |
|
Cambiador de calor Aletado Tubo |
INTEGRADO | TUBO DE ALETA DE G-TYPE | ACERO DE ACERO DE CARBONO, DE COBRE, INOXIDABLE, ALEACIÓN | ALUMINIO |
| SACADO | SOLO METAL DEL METAL GOMBINED | ACERO DE ACERO DE CARBONO, DE COBRE, INOXIDABLE, ALEACIÓN | DE COBRE, DE ALUMINIO | |
|
TUBO DE ALETA BAJO TUBO DE ALETA DE T-TYPE |
ACERO DE ACERO DE CARBONO, DE COBRE, INOXIDABLE, ALEACIÓN | / | ||
|
TUBO DE BAMBÚ TUBO ACANALADO |
ACERO DE ACERO DE CARBONO, DE COBRE, INOXIDABLE, ALEACIÓN | / | ||
| HERIDA | TIPO TUBO DE L/KL/LL DE ALETA | ACERO DE ACERO DE CARBONO, DE COBRE, INOXIDABLE, ALEACIÓN | DE COBRE, DE ALUMINIO | |
| SECUENCIA | TUBO DE ALETA DE LA SECUENCIA | ALUMINIO, COBRE, ACERO DE CARBONO, STEL INOXIDABLE | ALUMINIO, COBRE, ACERO DE CARBONO, STEL INOXIDABLE | |
| U-TYPE | TUBO DE U-TYPE | ACERO DE ACERO DE CARBONO, DE COBRE, INOXIDABLE | / | |
| SOLDADURA | TUBO DE ALETA DE SOLDADURA DEL HF | ACERO DE CARBONO, ACERO INOXIDABLE, ALEACIÓN | ACERO DE CARBONO, ACERO INOXIDABLE, ALEACIÓN | |
| U-TYPE | TIPO TUBO DE H/HH DE ALETA | ACERO DE CARBONO, ACERO INOXIDABLE, ALEACIÓN | ACERO DE CARBONO, ACERO INOXIDABLE, ALEACIÓN | |
| SOLDADURA | TUBO DE ALETA TACHONADO | ACERO DE CARBONO, ACERO INOXIDABLE, ALEACIÓN | ACERO DE CARBONO, ACERO INOXIDABLE, ALEACIÓN |
Material bajo del tubo:
acero inoxidable, acero de carbono, acero de aleación
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 GR B GR C, ASME SA179/ASTM A179, ASME SA192/ASTM A192
Alee las composiciones químicas de acero
| Grado | Designación de UNS | Composición, % | ||||||
| Carbono | Manganeso | Fósforo, máximo | Azufre, máximo | Silicio | Cromo | Molibdeno | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0,025 | 0,025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0,025 | 0,025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0,025 | 0,025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0,025 | 0,025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0,025 | 0,025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0,025 | 0,025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
Grado material
| Estándar americano | Acero austenítico: TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L… Acero a dos caras: S32101, S32205, S31803, S32304, S32750, S32760 Otros: TP405, TP409, TP410, TP430, TP439,… |
| Estándar de Europen | 1,4301, 1,4307, 1,4948, 1,4541, 1,4878, 1,4550, 1,4401, 1,4404, 1,4571, 1,4438, 1,4841, 1,4845, 1,4539, 1,4162, 1,4462, 1,4362, 1,4410, 1,4501 |
| Estándar de GOST | 08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Detalles técnicos/detalles bajos del tubo
Diámetro del tubo: minuto de 20 milímetros OD al máximo de 219 milímetros OD.
Grueso del tubo: Mínimo 2 milímetro hasta 16m m
Material del tubo: Acero de carbono, acero inoxidable, acero del acero de aleación, de Corten, acero a dos caras, acero a dos caras estupendo, Inconel, alto alto níquel de Chrome y Incolloy, material de las CK 20 y un poco de otro material.
Detalles de la aleta
Grueso de las aletas: 0,8 milímetros mínimo al máximo 4 milímetros
Altura de las aletas: Minuto 0,25" (6,35 milímetros) a Max.1.5” (38 milímetros)
Densidad de la aleta: Aletas del minuto 43 por el metro al máximo 287 aletas por el metro
Material: Acero de carbono, acero inoxidable, acero del acero de aleación, de Corten, acero a dos caras e Incolloy.
Usos
Los tubos de aleta en forma de "U" son de uso general en cambiadores de calor, calderas, y otros usos termales de la transferencia. Son particularmente útiles en situaciones donde hay una diferencia grande de la temperatura entre los líquidos que son intercambiados, como las aletas en el aumento del tubo la superficie de la transferencia de calor y mejoran eficacia. Los tubos de aleta en forma de "U" también se utilizan en sistemas de aire acondicionado, sistemas de refrigeración, y otros usos industriales donde se requiere la transferencia de calor.
