Resumen general:

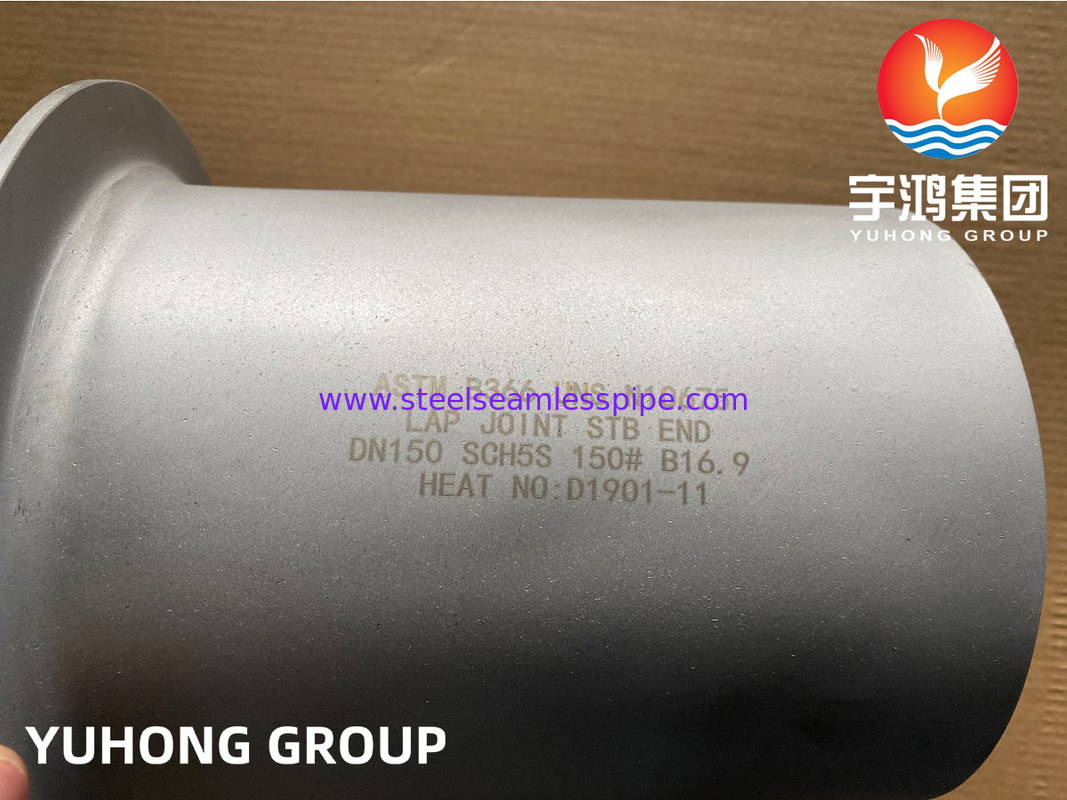

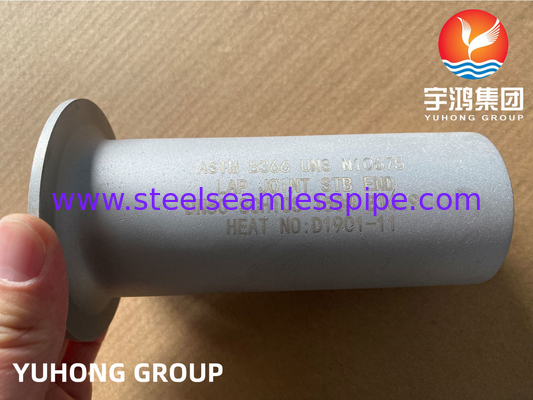

Hastelloy B3 Lap Joint Stub End es un componente especializado hecho de Hastelloy B3,una aleación de níquel-molibdeno de alto rendimiento conocida por su excepcional resistencia al ácido clorhídrico en todas las concentraciones y temperaturasEsta aleación también exhibe una excelente resistencia a los agujeros, a la corrosión por tensión y a la oxidación, por lo que es ideal para entornos corrosivos.

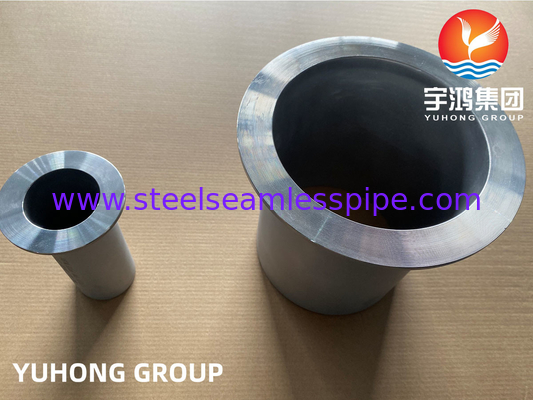

El extremo de la punta de la articulación del regazo presenta un perfil plano que permite una fácil conexión a las bridas de la tubería, proporcionando una interfaz segura y hermética.que permite un simple montaje y desmontaje, que es particularmente ventajoso en las operaciones de mantenimiento.

Las características clave de Hastelloy B3 incluyen:

- Resistencia a la corrosión: Resistencia excepcional a los entornos reductores, en particular en ácidos orgánicos e inorgánicos, mejorando la durabilidad en aplicaciones de procesamiento químico duras.

- Estabilidad a temperatura: mantiene sus propiedades mecánicas en un amplio rango de temperaturas, garantizando la fiabilidad del rendimiento en diversas condiciones de funcionamiento.

- Fabricabilidad: La aleación se puede soldar y formar fácilmente, lo que permite su personalización en diferentes aplicaciones industriales.

- Versatilidad: adecuado para su uso en el procesamiento químico, en las industrias petroquímicas y en otras aplicaciones en las que estén presentes medios agresivos, consolidando su papel en sistemas críticos.

Especificación:

Composición química:

Propiedades mecánicas:


Dimensión:

Tamaño nominal		OD del cilindro (mm)		Duración (mm)		Radius del filete (mm)		Diámetro de la vuelta (mm)
DN	PNN	- ¿ Qué?		F: el precio		R		G.
		- ¿Qué quieres decir?	- ¿Qué es eso?	Tipo largo	Tipo corto	A. No	B máximo
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3 / 4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 y 1/4	43.6	41.4	102	51	5	0.8	64
40	1 y media	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 y medio	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 y medio	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Las notas: 1) Cuando se utilice el tipo corto en las bridas de mayor tamaño con PN 50 y PN 110 ((300 y 600 libras) y en las bridas con PN 150 ((900 libras) y superiores,o el tipo largo se utiliza en la brida más grande con PN 260 y PN 420 ((1500 y 2500LB), la longitud del cilindro puede añadirse para que sea factible la soldadura, la longitud añadida deberá ser negociada por el fabricante y el comprador. 2) Se añadirá el grosor de la unión si se utilizan las superficies de contacto TG y MFM de la brida, y el grosor añadido aumentará (no se incluirá en) la longitud de la base F. 3) El radio del filete R (tipo A) deberá ajustarse a los de las bridas sueltas de acuerdo con GB/T 9118.1 9118.2 o ASME B16.5El radio de filete R (tipo B) sólo se aplica a las normas del MSS SP-43 con longitud corta F. 4) El diámetro de la articulación de la cintura G deberá ajustarse a la cara mecanizada estándar indicada en la norma ASME B16.5 y la parte posterior de la articulación deberá ajustarse a la superficie de instalación.Cuando se utilice RJ,el tamaño K especificado en la norma ASME B 16.5 Se aplicará. 5) El espesor mínimo de la articulación de la vuelta t no será inferior al espesor nominal de la pared de la tubería.
