Las medidas de seguridad se aplicarán a las instalaciones de acero inoxidable.
Resumen general:

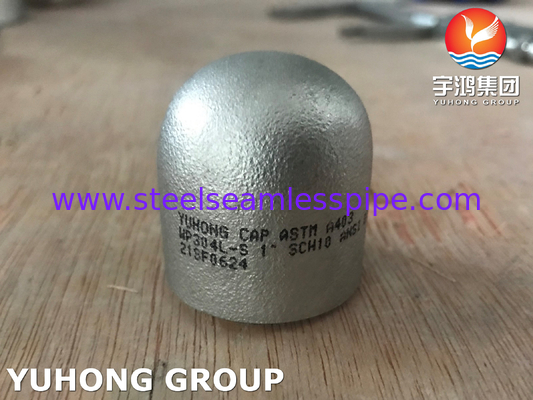

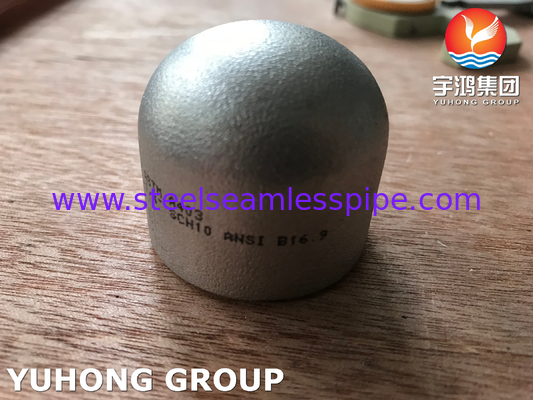

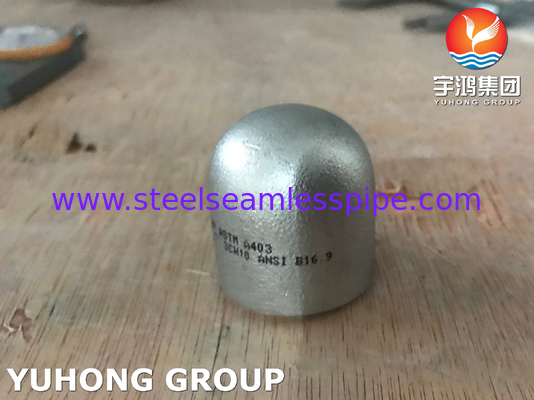

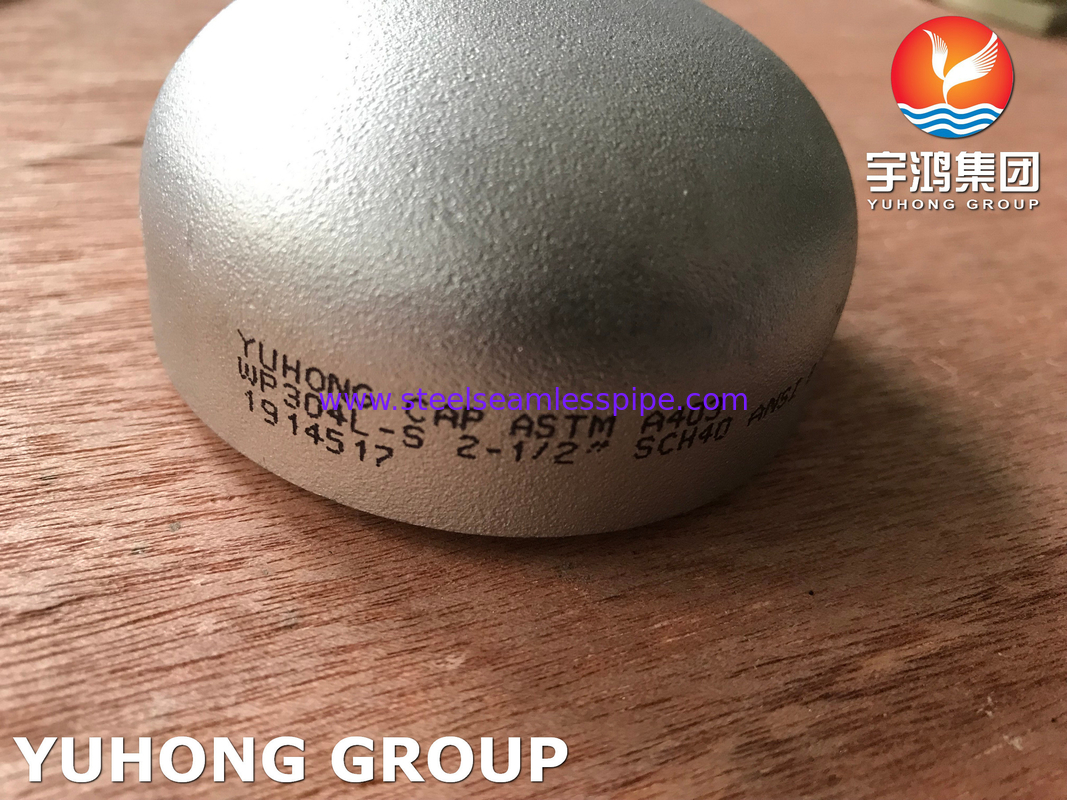

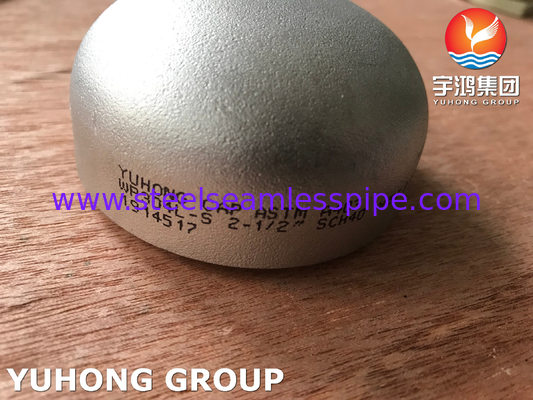

Las tapas de extremo WP304L son componentes críticos utilizados en varios sistemas de tuberías, particularmente en industrias donde la resistencia a la corrosión y la durabilidad son esenciales.las tapas de extremo están diseñadas para proporcionar un cierre seguro en el extremo de las tuberías, evitando la fuga de fluidos y garantizando la integridad estructural.
La designación 304L indica que esta aleación tiene un contenido de carbono más bajo en comparación con el acero inoxidable estándar 304,Mejora de la capacidad de soldadura y reducción del riesgo de precipitación de carburo durante la soldaduraEsto hace que WP304L sea adecuado para aplicaciones a altas temperaturas y entornos expuestos a sustancias corrosivas.
Estas tapas de extremo ofrecen una excelente resistencia a la oxidación y la corrosión, por lo que son ideales para su uso en procesamiento químico, alimentos y bebidas, aplicaciones farmacéuticas y marinas.El material también es no magnético y presenta buena resistencia y ductilidad, lo que contribuye a su versatilidad en diferentes condiciones.
Fabricados a través de procesos como el trabajo en caliente o en frío, estas tapas de extremo vienen en varios tamaños y espesores de pared para acomodar diferentes necesidades de tuberías.Se pueden utilizar tanto en conexiones soldadas como roscadasAdemás, las tapas de extremo WP304L cumplen con los estándares de la industria, lo que garantiza la calidad y la fiabilidad.
En términos de mantenimiento, estas tapas requieren un cuidado mínimo debido a su naturaleza robusta, aunque las inspecciones regulares pueden ayudar a identificar cualquier signo de desgaste o corrosión con el tiempo.Su longevidad y durabilidad no solo reducen la necesidad de reemplazos frecuentes, sino que también contribuyen a la eficiencia y seguridad general del sistema de tuberías.
Especificación:
| Estándar |
Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| El material |
WP304L; 1.4307 |
| Tipo de producto |
Capuchón del trasero |
| Conexión |
Saldado |
| Tamaño |
1/2"-48" ((DN15-DN1200) o tamaño personalizado |
| El grosor |
SCH10S-XXS ((2-60 mm) |
| Superficie |
La explosión de arena |
| Envasado |
Cuadro de madera contrachapada/paleta |
Composición química:
| Grado |
C. Las |
En |
P |
El S |
Sí, sí. |
¿ Qué? |
Crónica |
| Se aplicará el procedimiento siguiente: |
0.03 máximo |
2.0 máximo |
0.045 máximo |
0.03 máximo |
1.00 máximo |
8.0 a 12.0 |
18.0 a 20.0 |
Propiedades mecánicas:
| Grado |
Fuerza de rendimiento, min.
Ksi [MPa] |
Resistencia a la tracción, min.
Ksi [MPa] |
Elongado
%
|
| Se aplicará el procedimiento siguiente: |
25(170) |
70 (((485) |
28 |
Dimensión para el BW Cap:
 |
| Tamaño nominal |
Diámetro de salida en Bevel
(mm)
|
Duración
(mm)
|
Limitar el espesor de la pared para la longitud E
(mm)
|
| DN |
PNN |
- ¿ Qué es eso? |
¿ Qué es? |
¿ Qué es?1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3 / 4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 y 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 y media |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 y medio |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 y medio |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- ¿ Qué? |
- ¿ Qué? |
| 700 |
28 |
711.0 |
267 |
- ¿ Qué? |
- ¿ Qué? |
| 750 |
30 |
762.0 |
267 |
- ¿ Qué? |
- ¿ Qué? |
| 800 |
32 |
813.0 |
267 |
- ¿ Qué? |
- ¿ Qué? |
| 850 |
34 |
864.0 |
267 |
- ¿ Qué? |
- ¿ Qué? |
| 900 |
36 |
914.0 |
267 |
- ¿ Qué? |
- ¿ Qué? |
| 950 |
38 |
965.0 |
305 |
- ¿ Qué? |
- ¿ Qué? |
| 1000 |
40 |
1016.0 |
305 |
- ¿ Qué? |
- ¿ Qué? |
| 1050 |
42 |
1067.0 |
305 |
- ¿ Qué? |
- ¿ Qué? |
| 1100 |
44 |
1118.0 |
343 |
- ¿ Qué? |
- ¿ Qué? |
| 1150 |
46 |
1168.0 |
343 |
- ¿ Qué? |
- ¿ Qué? |
| 1200 |
48 |
1219.0 |
343 |
- ¿ Qué? |
- ¿ Qué? |
NOTA GENERAL: La forma de estas tapas deberá ser elíptica y cumplir los requisitos establecidos en el Código ASME de calderas y recipientes a presión.
No obstante lo anterior:
(1) La longitud E se aplica a un espesor que no exceda el indicado en la columna Equilibrio de espesor de pared para la longitud, E.
(2) longitud E1se aplicará a un espesor superior al indicado en la columna Equilibrio de espesor de pared para la longitud, E para NPS 24 y menor.1será de acuerdo entre el fabricante y el comprador. |
Aplicación:
1Sistemas de tuberías: Se utilizan para sellar los extremos de las tuberías en las industrias química, petrolera y de gas, asegurando la integridad y evitando fugas.
2Procesamiento de alimentos: adecuado para sistemas de manipulación y procesamiento de alimentos, donde la higiene y la resistencia a la corrosión son críticas.
3Industria farmacéutica: se utiliza en procesos de fabricación donde la limpieza y el bajo contenido de níquel son esenciales para prevenir reacciones alérgicas.
4Equipo de cervecería: ideal para sistemas de elaboración de cerveza, donde ayuda a mantener la calidad de la cerveza.
5Aplicaciones marinas: se utiliza en ambientes marinos debido a su resistencia a la corrosión del agua salada.
6Construcción: Aplicaciones en componentes estructurales que requieren durabilidad y resistencia a los elementos.
