Las medidas de seguridad se aplicarán a las instalaciones de acero de carbono y de acero carbono.

Resumen general:

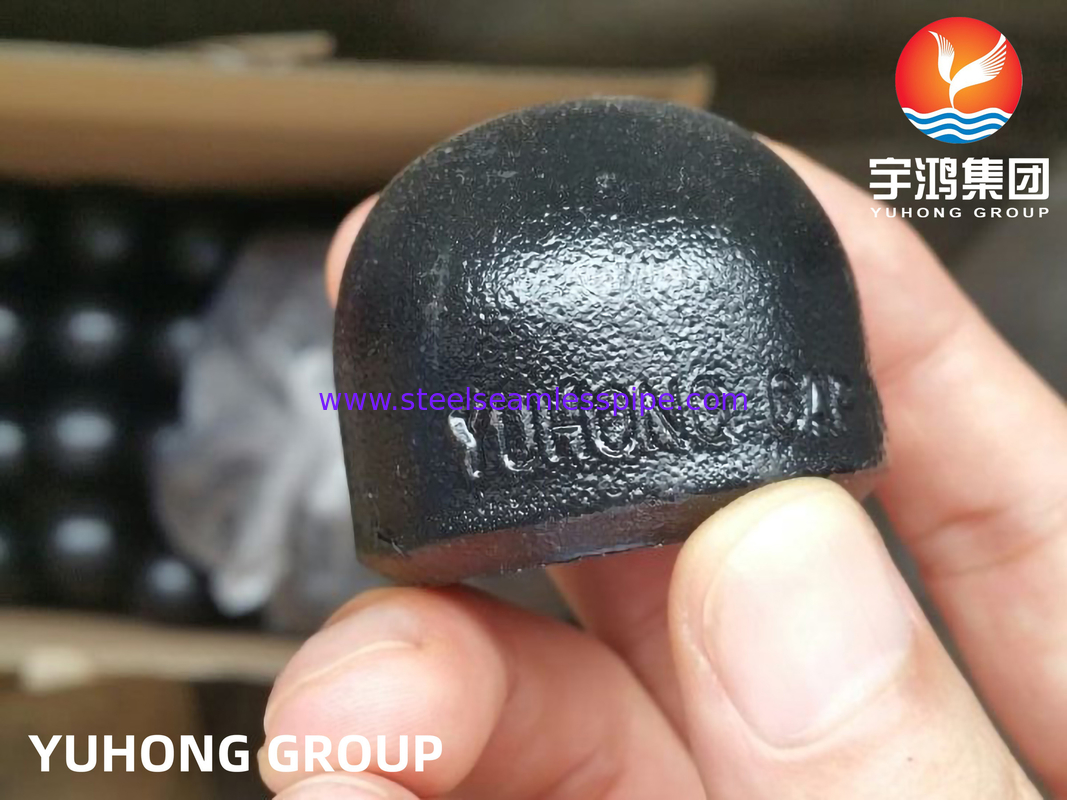

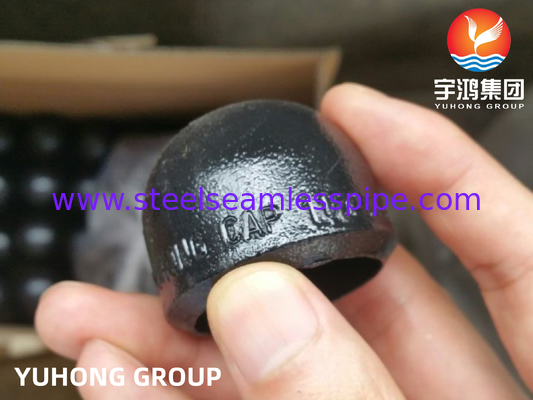

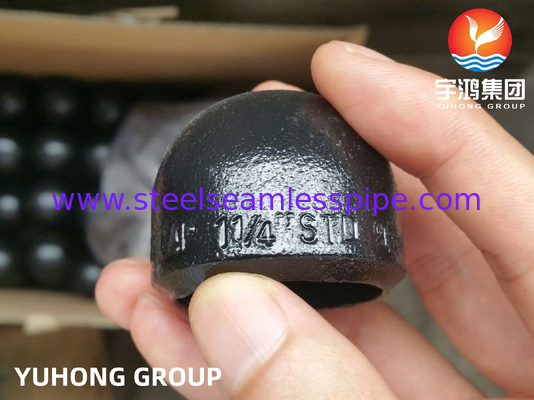

La tapa de extremo WPB es un componente crítico en varios sistemas de tuberías y tubos, diseñado para sellar los extremos o terminaciones de una tubería o tubo.o compuestos, su función principal es prevenir la entrada de contaminantes, fluidos o gases, garantizando la integridad del sistema.

En términos de diseño, presenta un ajuste ajustado, lo que permite una instalación sin costuras.La elección del material depende a menudo del entorno de aplicación, ya sea que se trate de una presión elevada o no., sustancias corrosivas o temperaturas extremas.

Las aplicaciones de las tapas de extremo WPB están muy extendidas, desde sistemas de plomería y HVAC hasta maquinaria industrial y componentes automotrices.Estas tapas de extremo ayudan a mantener la eficiencia del sistema y la seguridad al minimizar las fugas y proteger los componentes internos de los elementos externos.

Además, están disponibles en diferentes tamaños y formas para adaptarse a diversos diámetros y especificaciones de tuberías, lo que los hace versátiles para muchas instalaciones.Estas tapas de extremo se pueden quitar y reemplazar fácilmente, facilitando las reparaciones o modificaciones del sistema sin un tiempo de inactividad significativo.

Especificación:



Estándar	Las medidas de ensayo se aplicarán en el caso de los productos de la categoría A.
El material	PYB
Tipo de producto	Capuchón del trasero
Conexión	Saldado
Tamaño	1/2"-48" ((DN15-DN1200) o tamaño personalizado
El grosor	SCH10S-XXS ((2-60 mm)
Superficie	Pintura negra

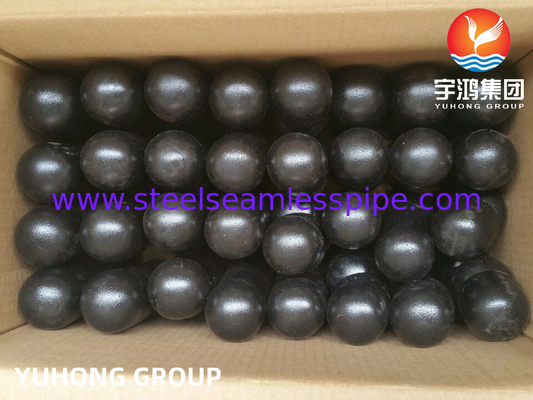

Envasado	Cuadro de madera contrachapada/paleta



Composición química:



Grado	C. Las	En	P	El S	Sí, sí.	Crónica	¿ Qué pasa?	¿ Qué?	Cu	Las demás
PYB	0.03 máximo	0.29 y 1.06	0.05 máximo	0.058 máximo	0.10 minutos	0.40 máximo	0.15 máximo	0.40 máximo	0.40 máximo	El vanadio 0.08



Propiedades mecánicas:



Grado	Fuerza de rendimiento, min. Ksi [MPa]	Resistencia a la tracción, min. Ksi [MPa]	Elongado %
PYB	35 (((240)	60(415)	22



Dimensión para el BW Cap:



Tamaño nominal		Diámetro de salida en Bevel (mm)	Duración (mm)		Limitar el espesor de la pared para la longitud E (mm)
DN	PNN	- ¿ Qué es eso?	¿ Qué es?	¿ Qué es?1
15	1/2	21.3	25	25	4.57
20	3 / 4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 y 1/4	42.2	38	38	4.83
40	1 y media	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 y medio	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 y medio	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- ¿ Qué?	- ¿ Qué?
700	28	711.0	267	- ¿ Qué?	- ¿ Qué?
750	30	762.0	267	- ¿ Qué?	- ¿ Qué?
800	32	813.0	267	- ¿ Qué?	- ¿ Qué?
850	34	864.0	267	- ¿ Qué?	- ¿ Qué?
900	36	914.0	267	- ¿ Qué?	- ¿ Qué?
950	38	965.0	305	- ¿ Qué?	- ¿ Qué?
1000	40	1016.0	305	- ¿ Qué?	- ¿ Qué?
1050	42	1067.0	305	- ¿ Qué?	- ¿ Qué?
1100	44	1118.0	343	- ¿ Qué?	- ¿ Qué?
1150	46	1168.0	343	- ¿ Qué?	- ¿ Qué?
1200	48	1219.0	343	- ¿ Qué?	- ¿ Qué?
NOTA GENERAL: La forma de estas tapas deberá ser elíptica y cumplir los requisitos establecidos en el Código ASME de calderas y recipientes a presión. No obstante lo anterior: (1) La longitud E se aplica a un espesor que no exceda el indicado en la columna “Equilibrio de espesor de pared para la longitud, E.” (2) longitud E1se aplicará a un espesor superior al indicado en la columna “Equilibrio de espesor de pared para la longitud, E” para NPS 24 y menor.1será de acuerdo entre el fabricante y el comprador.
