Yuhong Holding Group Co., LTD.
 |
| Lugar de origen: | China. |
| Nombre de la marca: | YUHONG |
| Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número de modelo: | Tubo de aleta incrustado de grado A1 ASTM A210 |
| Cantidad de orden mínima: | 10 PCS |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete Capa-de madera del caso del hierro del caso de los requisitos con el casquillo plástico |
| Tiempo de entrega: | Depende de cantidad |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 1000 toneladas por mes |
| Material de los tubos: | El grado A1 de la norma ASTM A210 | Tipo de aleta: | incorporado |
|---|---|---|---|
| Material de las aletas: | AL 1060 | Aplicación: | Cambiador de calor Heater Parts |
| Alta luz: | Las condiciones de ensayo de las pruebas de calidad se especifican en el punto 3.,Tubo de aleta tipo G de acero al carbono,Al 1060 Tubo de aleta incorporado |
||

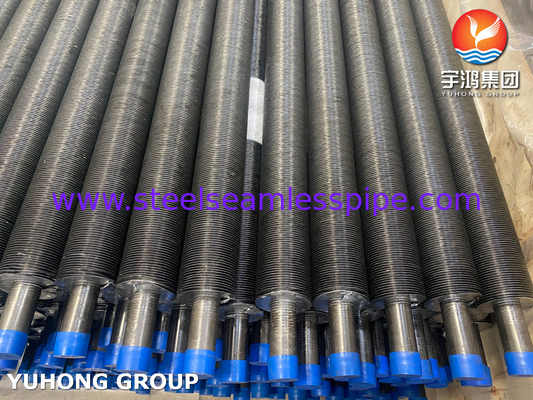

Acero de carbonoTubo de aleta de tipo G incorporado ASTM A210 grado A1 Al 1060
Resumen general:
El tubo con aletas de aluminio es una parte importante del intercambiador de calor, especialmente el tubo con aletas de aluminio, que es ligero y fácil de fabricar.y se utiliza comúnmente en dispositivos de intercambio de calor.
La principal característica del diseño de los tubos de aleta incrustada consiste en que la aleta se inserta y soldada en una ranura helicoidal cortada en los tubos.
Las aletas incrustadas son más adecuadas para su uso en ciclos térmicos o temperaturas elevadas y donde el lado de la aleta se someterá a una limpieza regular.Este tipo de aleta viene con una limitación importante que es la necesidad de un espesor de pared mínimo de 1Sin embargo, la aleta de tipo G puede soportar temperaturas de hasta 400 ° C y puede incorporar aletas de acero carbono para una mejor conductividad.
Proceso de fabricación
Específicamente, el tubo de aleta tipo G es una ranura en espiral con un cierto ancho y profundidad que se preprocesa en el tubo de acero, y luego la cinta de aluminio se incrusta en el tubo de acero en el equipo.Durante el proceso de enrollamiento, debido a una cierta fuerza de prearrastre, la cinta de acero estará apretada firmemente en la ranura en espiral, asegurando así un cierto área de contacto entre la cinta de acero y la tubería de acero.
Para evitar que la cinta de acero rebote y se caiga, ambos extremos de la cinta de acero deben soldarse al tubo de acero.debe haber una cierta reacción entre la cinta de acero y la ranura en espiralSi la reacción es demasiado pequeña para formar una interferencia, el proceso de incrustación es difícil de proceder sin problemas.
Además, la correa de acero enrollada siempre tendrá un cierto rebote, por lo que la correa de acero y la superficie inferior de la ranura en espiral no pueden unirse bien.La inserción de aletas puede realizarse en equipos generales, y el costo no es alto.
A210 Grado A1 Composición química
|
Grado |
C (máximo) |
En |
Si (min) |
P (max) |
S (máximo) |
|
A1 |
0.27 |
El máximo es 0.93 |
0.10 |
0.035 |
0.035 |
Propiedades mecánicas
|
Grado |
La resistencia a la tracción ((Mpa) |
La fuerza de rendimiento ((Mpa) |
Elongado (%) |
|
A1 |
≥ 415 |
≥255 |
≥ 30 años |
Tipo G Tubo con aletas incrustado Detalles rápidos:
Material del núcleo del tubo:
1Acero al carbono: A179, A192, SA210 Gr A1/C, A106 Gr B
2- Acero inoxidable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 - Acero inoxidable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Cobre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Material de las aletas:
1. Aluminio (Alu.1100, Alu.1060)
2- El cobre.
3Acero
Tipo de aleta: plano sólido
Tipo de tubo de aleta: Tipo G incrustado
Diámetro exterior (OD): 16 mm Min ~ 50,8 mm máximo.
longitud del tubo: hasta 18 000 mm.
Altura de las aletas: 16,5 mm como máximo.
espesor de las aletas: generalmente 0,4 mm ~ 0,6 mm
Punto de las aletas: 2,1 mm como mínimo (12FPI)
Protección de la superficie: los dos extremos desnudos deberán ser de zinc o aluminio metalizado mediante recubrimiento de sistema de arco de electrospray.
Accesorios: Cajas de soporte de tubos, abrazaderas o cajas espaciadoras (materiales: aluminio, zinc y acero inoxidable).
Aplicaciones
- Equipo farmacéutico
- Equipo químico
-Equipo de agua de mar
- Intercambiadores de calor
- Los condensadores
- Industria de pulpa y papel
- Empresas de perforación de petróleo en alta mar
- Generación de energía
- Petroquímica
- Procesamiento de gas
