Yuhong Holding Group Co., LTD.
 |
| Lugar de origen: | China |
| Nombre de la marca: | YUHONG |
| Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número de modelo: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 Cobre:UNS1220 |
| Cantidad de orden mínima: | 1 PC |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Cuadro de madera de plywood/Cuadro de hierro/Bundle con tapa de plástico |
| Tiempo de entrega: | 10days-> |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 1500 toneladas por mes |
| Acero de carbono: | A179, A192, SA210 Gr A1/C,A106 Gr B | Acero inoxidable: | TP304/304L, TP316/TP316L/316Ti, TP321, TP347 |
|---|---|---|---|
| Acero a dos caras: | A789 S31803/S2205 S32750, S32760 | Níquel de cobre: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| Tipo de aleta: | Soldadura de alta frecuencia, G /L/ KL/KLL integrado, tipo extruido | ||
| Alta luz: | El tubo sin costura de grado A1,Tubo sin costura incorporado G Fin Gr.A1,Tipo integrado tubo de G de aleta |
||

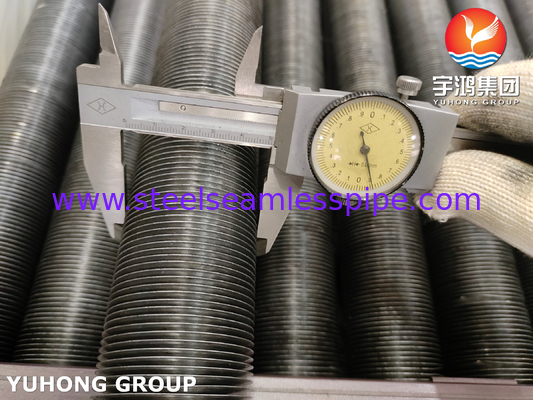

El tubo sin costuras ASME SA210 Gr.A1 con aluminio Al1060 tubo de tipo G con pincel incorporado
Los tubos de aleta incrustados se utilizan para aplicaciones de transferencia de calor donde se requiere una alta eficiencia en la transferencia de calor.Tienen superficies extendidas en forma de aletas que aumentan la superficie disponible para la transferencia de calorEstos tubos se utilizan comúnmente en aplicaciones como refrigeradores de aire, intercambiadores de calor y calderas.
ASTM A192 / A192M: Tubos de caldera sin costura de acero al carbono para el servicio de alta presión
ASTM A210 / A210M: Calderas y tubos de supercalentamiento de acero de carbono medio sin costuras
Calidad de acero:Grado A1; Grado C
Condición de entrega: Anillado, normalizado, normalizado y templado
Detalle rápido:
El tubo está en exceso: 16 mm min. 219.1 mm ((8'') max.
Longez del tubo: 25000 mm como máximo.
Alturas de las aletas: 50 mm como máximo.
espesor de las aletas: generalmente 0,2 mm ~ 3,0 mm
Punto de las aletas: 2,3 mm (11FPI) min. o según el cliente
Proceso de fabricación
La banda de aleta de aluminio se enrolla en tensión y se coloca en una ranura cortada en el tubo con una profundidad de flutuación de aproximadamente 0,4 mm.
Protección de la superficie de los extremos planos
Los dos extremos de los tubos de aleta con ranuras de tipo G deberán estar metalizados con zinc o aluminio aplicados con un recubrimiento de sistema de arco de pulverización eléctrico.
Criterios de aceptación
La norma API 661 ((Excambiadores de calor refrigerados por aire para el servicio general de refinería) o las condiciones de entrega (TDC).
Accesorios
Caja de soporte de tubos, abrazadera o caja de separación (Materiales: Aluminio, zinc y acero inoxidable).
Condición de entrega:
Los extremos de los tubos son cortados cuadrados, libres de burros, secados internamente y limpiados con aire, revestidos externamente con barniz en ambos extremos de los tubos con aletas incrustadas G-Fin.
Los desecantes se colocan en cada paquete para el transporte continental también.
Aplicaciones:
Los campos de solicitud comunes son:
1Intercambiadores de calor: Los tubos de aleta A179 se utilizan comúnmente en varios tipos de intercambiadores de calor, como intercambiadores de calor de concha y tubo, enfriadores de aire, condensadores y otros equipos similares.Las aletas de los tubos aumentan la superficie disponible para la transferencia de calor, mejorando la eficiencia del proceso de intercambio de calor.
2Sistemas HVAC: Estos tubos se utilizan ampliamente en sistemas HVAC (calentamiento, ventilación y aire acondicionado) para aplicaciones de calefacción y refrigeración.La superficie extendida proporcionada por las aletas mejora las capacidades de transferencia de calor de los tubos, por lo que son adecuados para un control eficiente de la temperatura en los sistemas HVAC.
Sistemas de calderas: Los tubos de aleta A179 encuentran aplicaciones en sistemas de calderas donde se utilizan para la transferencia de calor entre los gases calientes y el agua para generar vapor.Las aletas de los tubos ayudan a maximizar la eficiencia de transferencia de calor, por lo que son ideales para su uso en calderas para la generación de energía u otros procesos industriales.
3Sistemas de refrigeración: En los sistemas de refrigeración, los tubos de aleta A179 se utilizan para transferir calor del refrigerante al entorno circundante o de una parte del sistema a otra.Las aletas de los tubos ayudan a mejorar la eficiencia de refrigeración del sistema.
4Sistemas de recuperación de calor: Estos tubos también se utilizan en aplicaciones de recuperación de calor donde el calor residual generado durante los procesos industriales se captura y se utiliza para otros fines.El aumento de la superficie proporcionada por las aletas ayuda a maximizar la eficiencia de recuperación de calor.
5Industria de procesos: Los tubos de aleta A179 se emplean en diversas industrias de procesos tales como química, petroquímica,y las industrias farmacéuticas, donde una transferencia de calor eficiente es crucial para mantener condiciones óptimas de proceso y calidad del producto.
Especificaciones:
Los tubos de tipo G con ranuras se combinan con dos materiales diferentes.
| Las partidas | Materiales generales | Materiales ASTM más populares |
| Material del núcleo del tubo |
Acero al carbono, acero de baja aleación, acero inoxidable, latón, cobre, aleaciones de cobre y níquel, bronce de aluminio, aleaciones de níquel.
|
1Acero al carbono: A179, A192, SA210 Gr A1/C, A106 Gr B 2- Acero inoxidable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 y demás... 3. cobre:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
| Material de las aletas |
1. aleación de aluminio 2- El cobre. |
1. Aluminio (((Alu.1100,Alu.1060) 2- El cobre. |
|
Todas las dimensiones están en pulgadas y especificaciones según sus solicitudes. |
|||
|
Dose excesiva en el tubo |
Altura de las aletas |
El grosor de las aletas |
Las aletas por Pitch ((Densidad) |
|
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
3 / 4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
1 y 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
1 y media |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
|
Por favor, envíenos un correo electrónico para más información. |
|||
Ventaja competitiva:
