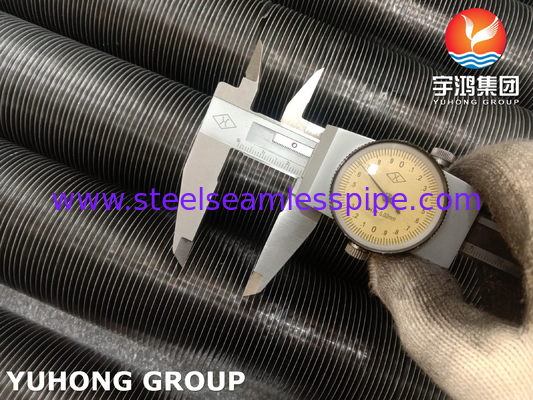

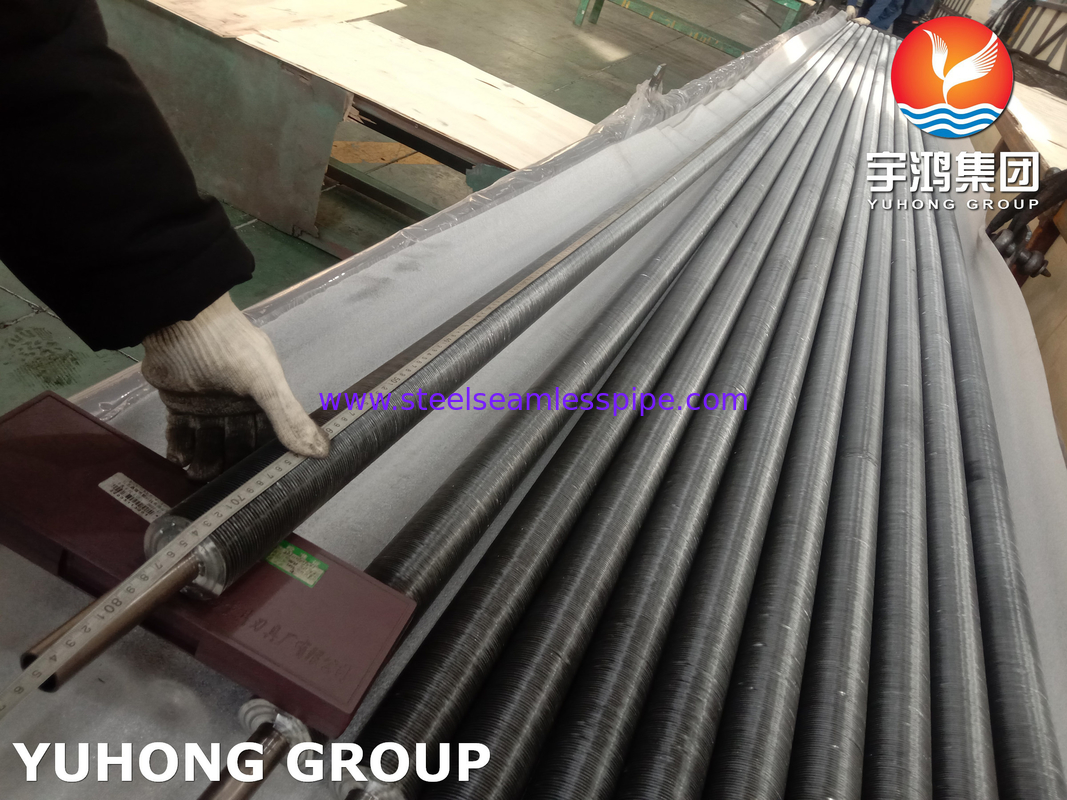

Tubo de aleta de tipo G incrustado, ASTM B163 UNS N04400 Tubo de aleación de níquel con aletas de aluminio
El material del tubo de base del tubo de aleta de tipo G incorporado es Monel400. Luego, la tira de aleta se enrolla en una ranura mecanizada y se bloquea de forma segura en su lugar mediante el relleno posterior con tubo de base,que garantiza que se mantenga la transferencia de calor máxima a altas temperaturas del tubo metálico. Monel400 es una aleación resistente a la corrosión. Esta aleación tiene una excelente resistencia a la corrosión. Generalmente no produce grietas de corrosión por esfuerzo y tiene un buen rendimiento de corte.,el tubo de aleación con aletas tipo G puede tener una mejor eficiencia de transferencia de calor que el tubo de base recta normal.comúnmente conocido como Monel 400. Los tubos de aleta de tipo G incrustados son tubos con aletas que están unidos a la superficie exterior del tubo en un patrón en forma de G.Estos tubos con aletas se utilizan en varias aplicaciones de transferencia de calor donde se necesita una mayor superficie para mejorar la eficiencia de transferencia de calorLas aletas de tipo G proporcionan una superficie más grande en comparación con los tubos simples, lo que permite una mejor transferencia de calor entre el fluido dentro del tubo y el entorno circundante.El uso de aleación Monel 400 en estos tubos de aleta proporciona una excelente resistencia a la corrosión y una alta resistencia, por lo que son adecuados para su uso en ambientes hostiles.La especificación ASTM B163 garantiza que los tubos cumplan con ciertas normas de calidad y dimensiones para garantizar su rendimiento y longevidad en el servicio. ASTM B163 UNS N04400 tubos de aleta de tipo G incorporados son una opción confiable y eficiente para aplicaciones de transferencia de calor en industrias como el procesamiento químico, la refinación de petróleo y la generación de energía.
Material equivalente:
| El número de |
El SNU |
En el caso de las empresas de la industria de la electricidad. |
En el caso de los |
El JIS |
El GOST |
No hay nada |
El AFNOR |
| Monel400 |
N04400 |
2.4360 |
NiCu30Fe |
N° 4400 |
- ¿Qué es eso?5 |
En el caso de las empresas |
No incluidos en la lista |
Algunas características del tubo de aleta de tipo G incorporado incluyen:
1. Alta eficiencia de transferencia de calor:El diseño de aletas aumenta el área de superficie del tubo, lo que resulta en un mejor rendimiento de transferencia de calor.
2Mejora de la resistencia y la durabilidad:Las aletas están firmemente incrustadas en el tubo, lo que proporciona una resistencia y durabilidad adicionales.
3Resistencia a la corrosión:Los materiales utilizados en los tubos con aletas de tipo G incorporados son a menudo resistentes a la corrosión, lo que los hace adecuados para su uso en ambientes hostiles.
4Diseño compacto:Las aletas incrustadas permiten un diseño compacto, lo que las hace ideales para aplicaciones donde el espacio es limitado.
5Instalación fácil:Los tubos con aletas de tipo G incrustados se pueden instalar fácilmente utilizando accesorios de tubos estándar.
6. Aplicaciones versátiles:Estos tubos se pueden utilizar en una amplia gama de aplicaciones, incluidos intercambiadores de calor, enfriadores de aire y sistemas de refrigeración.
7. rentable:La alta eficiencia de transferencia de calor de los tubos con aletas de tipo G integrados puede ayudar a reducir los costes de energía y mejorar el rendimiento general del sistema.
Requisitos químicos:
| Grado |
No incluye productos de la categoría N2 |
| El níquel |
63.0 min |
| De cobre |
28.0 ¥34.0 |
| El hierro |
2.5 |
| El manganeso |
2.0 |
| El carbono |
0.3 |
| El silicio |
0.5 |
| El azufre |
0.024 |
Propiedades mecánicas:
| El elemento |
Fuerza de rendimiento (0,2% de compensación) |
Punto de fusión |
Densidad |
Resistencia a la tracción |
Elongado |
| Monel400 |
MPa ¥ 240, Psi ¥ 35000 |
(2460 °F) 1350 °C |
8.8 g/cm3 |
MPa ¥ 550, Psi ¥ 80000 |
40 por ciento |
Aplicaciones:
Los tubos con aletas de tipo G embebidos se utilizan comúnmente en varias industrias para aplicaciones de transferencia de calor eficientes.
1Los intercambiadores de calor:Los tubos de aleta de tipo G incorporados se utilizan en intercambiadores de calor para aumentar el área de superficie para la transferencia de calor.donde las aletas ayudan a mejorar la transferencia de calor entre el fluido caliente que fluye dentro del tubo y el aire circundante.
2Sistemas de aire acondicionado:Los tubos de aleta de tipo G incorporados se utilizan en sistemas HVAC para aplicaciones de calefacción, ventilación y aire acondicionado.y radiadores para mejorar la eficiencia de la transferencia de calor y mejorar el rendimiento general del sistema.
3. Calderas:Los tubos de aleta de tipo G incorporados se utilizan en calderas para aumentar la eficiencia de transferencia de calor y mejorar el rendimiento térmico general del sistema.Las aletas ayudan a aumentar la superficie disponible para la transferencia de calor, lo que redunda en una mejora de la eficiencia energética y en una reducción de los costes de explotación.
4Sistemas de refrigeración:Los tubos de aleta de tipo G incorporados se utilizan en sistemas de refrigeración para aplicaciones de intercambio de calor.Se utilizan comúnmente en evaporadores y condensadores para mejorar la transferencia de calor y mejorar la eficiencia general del sistema.
5. plantas de energía:Los tubos con aletas de tipo G incorporados se utilizan en centrales eléctricas para aplicaciones de transferencia de calor.y calderas para mejorar la eficiencia de la transferencia de calor y mejorar el rendimiento general de la planta.
En general, los tubos de aleta de tipo G incrustados son componentes versátiles que se utilizan ampliamente en varias industrias para aplicaciones eficientes de transferencia de calor.Su capacidad para aumentar la superficie disponible para la transferencia de calor las convierte en una opción ideal para mejorar el rendimiento térmico de los sistemas de intercambio de calor.
