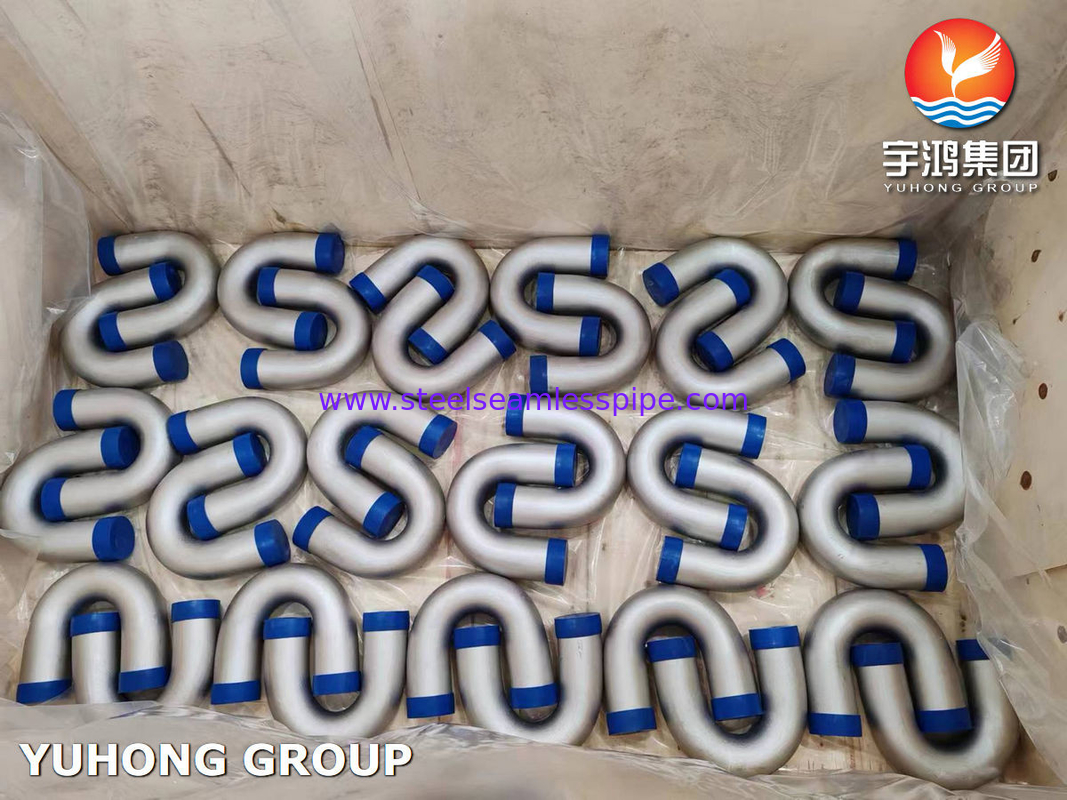

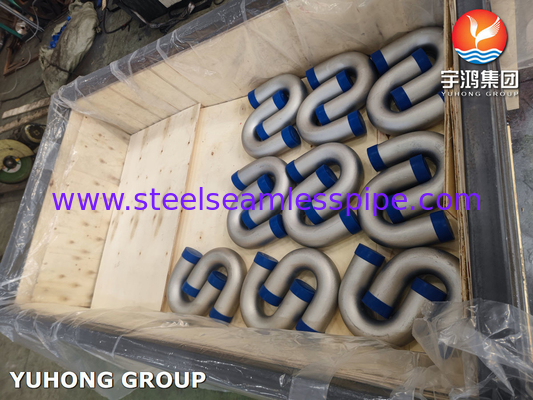

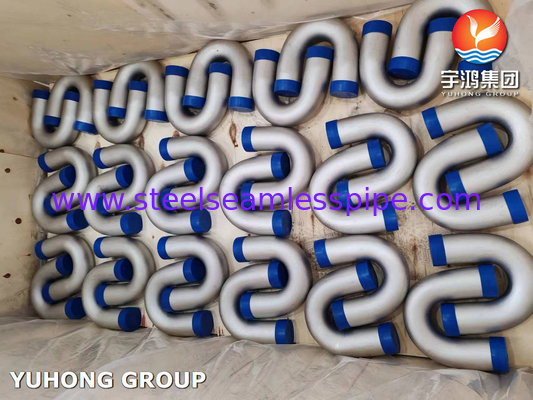

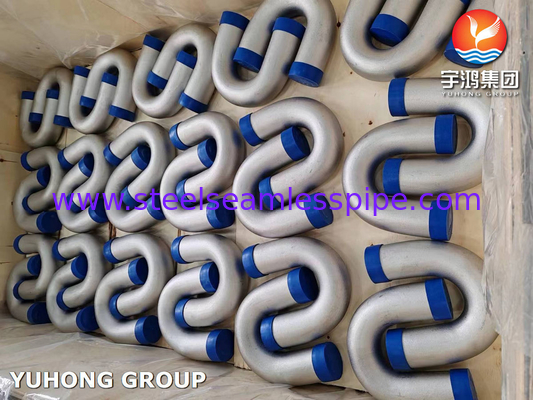

ASME SA213 TP316L, 1.4404 Tubos de intercambiador de calor de acero inoxidable U Bend para calentadores a fuego
Las normas de la ASMELa Sociedad Americana de Ingenieros Mecánicos desarrolla estándares y códigos para una amplia gama de prácticas de ingeniería, incluido el Código ASME de Calderas y Vehículos a Presión (BPVC).que contiene especificaciones de materiales, fabricación e inspección de calderas y recipientes a presión.
SA213: Esta es una sección específica dentro del código ASME de calderas y recipientes a presión que se ocupa de calderas de acero ferrítico y austenítico sin costuras, supercalentadores y tubos de intercambiadores de calor.La SA213 especifica los requisitos para estos tubos en términos de composición del material., dimensiones, propiedades mecánicas y métodos de ensayo.
TP316L: Esta es la designación del material para el acero utilizado en los tubos. "TP" significa "tubo, presión", lo que indica que el material está destinado a ser utilizado en aplicaciones de recipientes a presión."316L" es un grado de acero inoxidableEn este caso, indica que el acero contiene aproximadamente 16-18% de cromo, 10-14% de níquel, 2-3% de molibdeno y un máximo de 0,03% de carbono,con la "L" que indica que se trata de una variante baja en carbono.
Las características:
1Resistencia a la corrosión: El acero inoxidable TP316L ofrece una excelente resistencia a la corrosión, especialmente en ambientes ácidos y corrosivos.como en el procesamiento químico y en los ambientes marinos.
2Resistencia a altas temperaturas: TP316L muestra una buena resistencia a temperaturas elevadas, lo que lo hace adecuado para aplicaciones de alta temperatura como calderas, supercalentadores e intercambiadores de calor.
3.Bajo contenido de carbono: La "L" en TP316L significa baja en carbono, que proporciona una mejor resistencia a la sensibilización y la corrosión intergranular.Esto hace que el TP316L sea más weldable y menos susceptible a la precipitación de carburo en las zonas afectadas por el calor durante la soldadura.
4Excelente capacidad de soldadura: El bajo contenido de carbono del TP316L mejora su soldabilidad, lo que permite la soldadura sin recocido posterior en muchos casos.
5Resistencia a la arrastre y a la ruptura por tensión.: TP316L presenta una buena resistencia a la ruptura por arrastre y tensión a altas temperaturas, garantizando un rendimiento a largo plazo en condiciones de tensión térmica.
6Buena formabilidad y fabricabilidad: El acero inoxidable TP316L se forma y fabrica fácilmente en varias formas, lo que lo hace versátil para diferentes procesos y aplicaciones de fabricación.
7Propiedades higiénicas: TP316L se utiliza comúnmente en industrias como alimentos y bebidas, productos farmacéuticos y aplicaciones sanitarias debido a sus propiedades higiénicas y resistencia a la corrosión en los procesos de esterilización.
8Aplicaciones de alta pureza: TP316L es a menudo preferido para aplicaciones que requieren altos niveles de pureza, como en la industria de semiconductores, debido a su riesgo de contaminación minimizado.
Grados equivalentes:
| Grado |
El SNU |
El AFNOR |
¿ Qué es eso? |
El JIS |
El GOST |
En el caso de los |
En el caso de la UNI |
El AISI |
| Las demás: |
S31603 |
2 CND 17 a 12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
Se trata de un producto de fabricación que se utiliza para la fabricación de productos químicos. |
CrNiMo 1712 |
AISI 316L |
Composición química:
| Grado |
TP316 |
TP 316L |
| El SNU |
S31600 |
S31603 |
| El carbono (C) máximo. |
0.08 |
0.035 |
| Manganeso (Mn) máximo. |
2.00 |
2.00 |
| Fósforo (P) máximo. |
0.045 |
0.045 |
| El contenido de azufre (S) máximo. |
0.030 |
0.030 |
| Si el contenido de silicio (Si) es máximo. |
1.00 |
1.00 |
| El cromo (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| El níquel (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| El molybdeno (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| El hierro (Fe) |
Residuos |
Residuos |
Propiedades mecánicas:
| Grados |
El SNU |
Resistencia a la tracción |
Fuerza de rendimiento |
Elongación en 2 pulgadas (min.) |
Max. Duredad Rockwell |
| El Ksi |
MPa |
El Ksi |
MPa |
% |
El HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Aplicaciones:
Los intercambiadores de calor: ASME SA213 TP316L Los tubos de flexión en U se utilizan ampliamente en sistemas de intercambiadores de calor donde facilitan la transferencia de calor entre fluidos manteniendo altos niveles de resistencia a la corrosión.Se les favorece por su durabilidad y su capacidad para soportar condiciones de funcionamiento duras.
Calderas: En las aplicaciones de calderas, los tubos de flexión TP316L U desempeñan un papel vital en el mantenimiento de una transferencia de calor eficiente, asegurando un rendimiento óptimo del sistema de calderas.Las propiedades resistentes a la corrosión del acero inoxidable TP316L lo convierten en una opción ideal para aplicaciones tan críticas.
Generación de energía: Los tubos de flexión en U hechos de acero inoxidable TP316L son componentes esenciales en las plantas de generación de energía.Se utilizan en varios intercambiadores de calor y sistemas de generación de vapor donde están presentes ambientes de alta temperatura y corrosivos.
Industria química y petroquímica: TP316L Los tubos de flexión U se utilizan en plantas de procesamiento químico y refinerías donde la resistencia a la corrosión de los productos químicos agresivos es esencial.y otros equipos de proceso.
Industria del petróleo y del gas: En el sector del petróleo y el gas, los tubos de flexión TP316L U se utilizan en intercambiadores de calor y sistemas de tuberías donde entran en contacto con fluidos corrosivos y altas temperaturas.Su fiabilidad y resistencia a la corrosión los hacen adecuados para entornos tan exigentes.
Industria alimentaria y farmacéutica: Los tubos de flexión en U de acero inoxidable TP316L también se utilizan en industrias donde la higiene y la resistencia a la corrosión son críticas, como el procesamiento de alimentos y la fabricación farmacéutica.Se les favorece por su limpieza y resistencia a la contaminación.
