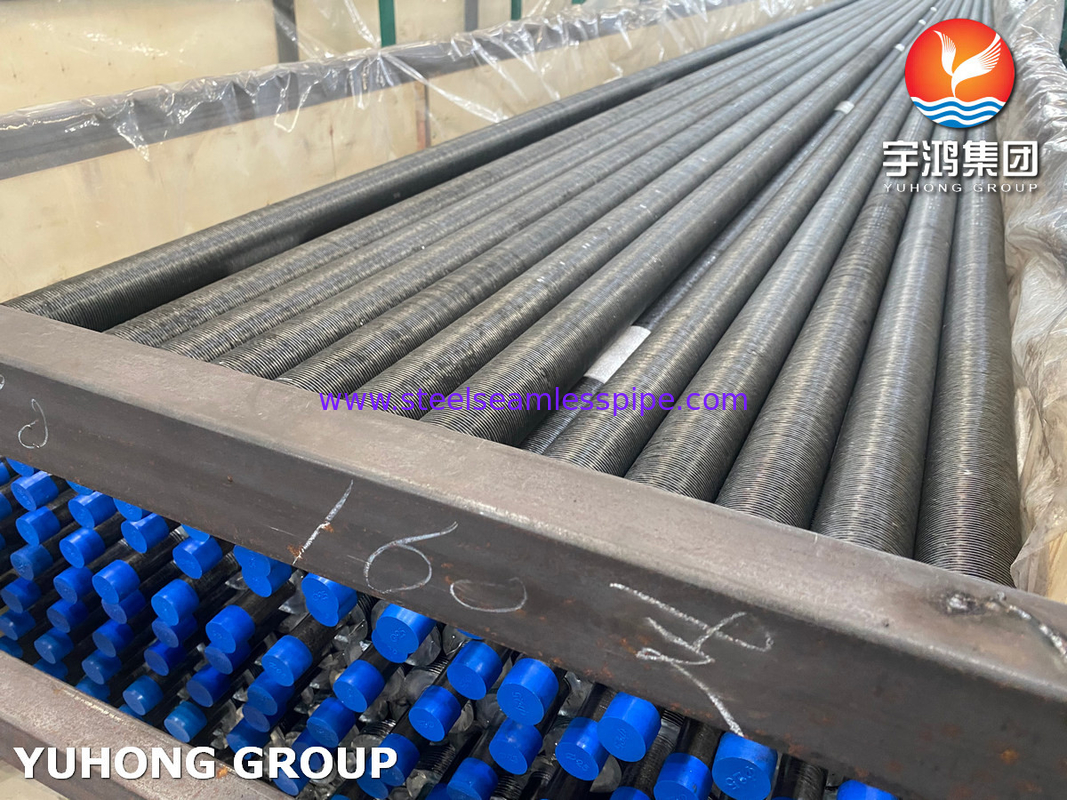

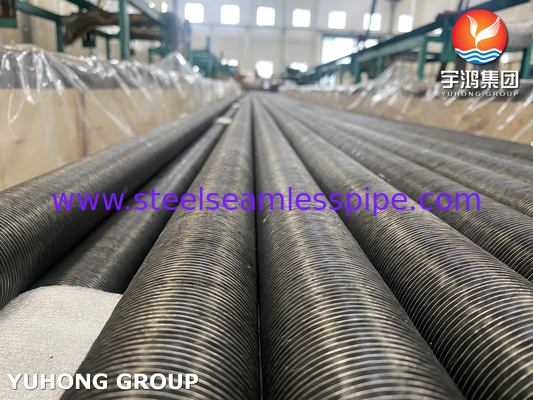

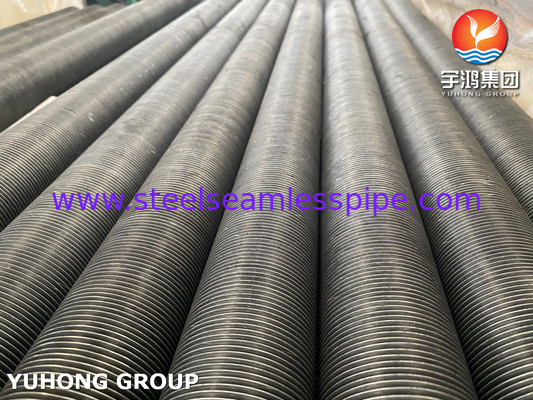

Tipo L tubo de aleta A179 tubo de aleta de acero al carbono Al Fin para enfriador de aire

A179 Tubo sin costura con aluminio Al1060 Tubo de punta de tipo G incorporado

Detalle rápido:

El tubo está en exceso: 16 mm min. 219.1 mm ((8'') max.
Longez del tubo: 25000 mm como máximo.
Alturas de las aletas: 50 mm como máximo.
espesor de las aletas: generalmente 0,2 mm ~ 3,0 mm
Punto de las aletas: 2,3 mm (11FPI) min. o según el cliente

Proceso de fabricación
La banda de aleta de aluminio se enrolla en tensión y se coloca en una ranura cortada en el tubo con una profundidad de envoltura de aproximadamente 0,4 mm.

Protección de la superficie de los extremos planos
Los dos extremos de los tubos de aleta ranurados de tipo G deberán estar metálizados de zinc o aluminio aplicados con un recubrimiento de sistema de arco de pulverización eléctrica.

Criterios de aceptación
La norma API 661 ((Excambiadores de calor refrigerados por aire para el servicio general de refinería) o las condiciones de entrega (TDC).

Accesorios
Caja de soporte de tubos, abrazadera o caja de separación (Materiales: Aluminio, zinc y acero inoxidable).

Condición de entrega:
Los extremos de los tubos son cortados cuadrados, libres de burros, secados internamente y limpiados con aire, revestidos externamente con barniz en ambos extremos de los tubos con aletas incrustadas G-Fin.
Los desecantes se colocan en cada paquete para el transporte continental también.

Los tubos de aleta de tipo L, también conocidos como tubos de aleta de pie L, son un tipo de tubo con aletas utilizado en intercambiadores de calor, calderas y otros equipos de transferencia de calor.Se caracterizan por una aleta que se envuelve alrededor del tubo y se pone en la base para formar una forma de "L"Este diseño mejora la superficie para el intercambio de calor al tiempo que proporciona una fijación segura al tubo base.

Características clave:
Material: El tubo base y las aletas se pueden hacer de varios materiales, incluyendo acero al carbono, acero inoxidable, aluminio y cobre, dependiendo de los requisitos de aplicación.
Tipo de aleta: Las aletas se enrollan en forma helicoidal alrededor del tubo con un pie en la base, creando una forma de "L".mejora de la eficiencia de transferencia de calor.
Proceso de fabricación: Las aletas se envuelven mecánicamente alrededor del tubo, y el pie "L" proporciona un ajuste ajustado, lo que garantiza una buena conductividad térmica y resistencia mecánica.

Beneficios:
Mejora de la transferencia de calor: La forma "L" de las aletas aumenta la superficie y mejora la eficiencia del intercambio de calor.

Fijación segura: La base de las aletas proporciona un ajuste ajustado, asegurando que las aletas permanezcan firmemente unidas al tubo.

Versatilidad: adecuado para una amplia gama de aplicaciones debido a la disponibilidad de varios materiales y dimensiones personalizables.

Durabilidad: La fijación segura de las aletas al tubo garantiza un funcionamiento a largo plazo, incluso en condiciones exigentes.

Especificaciones:
Diámetro del tubo: puede variar según las necesidades de la aplicación.
Altura y espesor de las aletas: personalizable para satisfacer requisitos específicos de transferencia de calor.
Pista de las aletas: la distancia entre las aletas se puede ajustar según el rendimiento térmico deseado.
Duración: fabricado con longitud especificada según el diseño del intercambiador de calor.

Aplicaciones y ventajas:

Los campos de solicitud comunes son:

1Los intercambiadores de calor: A179 Los tubos de aleta incrustados se utilizan ampliamente en los intercambiadores de calor para aumentar la eficiencia de transferencia de calor del equipo.Las aletas incrustadas en la superficie del tubo permiten una mayor superficie, lo que ayuda a transferir el calor de manera más eficiente.

2. Intercambiador de calor enfriado por aire: El tubo de aleta incorporado A179 es una opción ideal para los intercambiadores de calor enfriados por aire.que puede ser crítico en intercambiadores de calor refrigerados por aire donde no hay un medio secundario para transportar el calor.

3. Resistencia a la corrosión: El material del tubo A179 es conocido por su buena resistencia a la corrosión. Las aletas incrustadas aumentan su resistencia a la corrosión y reducen la erosión.

4. Económico: el material del tubo A179 es económico, lo que lo convierte en una opción ideal para diversas aplicaciones de transferencia de calor.que mejora el rendimiento térmico general, por lo que es una opción económica y eficiente.

5Diseño compacto: Las aletas incrustadas en la superficie de los tubos de aletas incrustadas A179 permiten un diseño compacto, lo que lo convierte en una opción ideal cuando el espacio es limitado,y se requiere un alto grado de eficiencia térmica.

Especificaciones:

Los tubos de tipo G con ranuras se combinan con dos materiales diferentes.




Ventaja competitiva:
Se trata de un sistema de ensamblaje mecánico de alta resistencia:
Las aletas de tipo G están incrustadas en el tubo base, proporcionando un fuerte enlace mecánico que garantiza un buen contacto térmico y una transferencia de calor eficiente.

Durabilidad:
El enlace mecánico de la aleta tipo G ofrece una mayor resistencia al ciclo térmico y a la tensión mecánica, aumentando la longevidad y la fiabilidad del tubo.

Mejor transferencia de calor:
Al igual que las aletas de tipo L, las aletas de tipo G también aumentan la superficie, mejorando la eficiencia general de transferencia de calor del tubo.

Resistencia a daños en la sección de aletas:
El diseño incorporado de las aletas tipo G las hace menos susceptibles a daños por impactos físicos o vibraciones, lo que las hace adecuadas para entornos accidentados.

Protección contra la corrosión:
Las aletas de tipo G ayudan a proteger el tubo base A179 de entornos corrosivos, reduciendo el riesgo de corrosión y prolongando la vida útil del tubo.

Acomodación de expansión térmica:
El diseño de las aletas de tipo G permite un cierto grado de expansión y contracción térmica, lo que puede ser beneficioso en aplicaciones con temperaturas variables.

Eficiencia del mantenimiento:
La construcción robusta de los tubos de aleta tipo G a menudo resulta en menores requisitos de mantenimiento, reduciendo los tiempos de inactividad y los costes operativos.

La versatilidad:
Los tubos de aleta tipo G se pueden utilizar en una variedad de aplicaciones, como en intercambiadores de calor refrigerados por aire, economizadores y calderas, debido a su alta eficiencia y durabilidad.
