Hoja de tubos para intercambiadores de calor ASTM

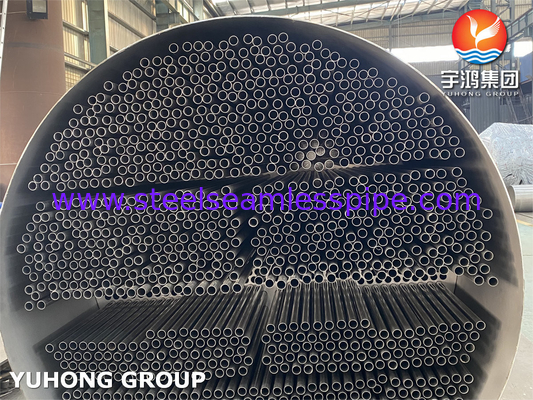

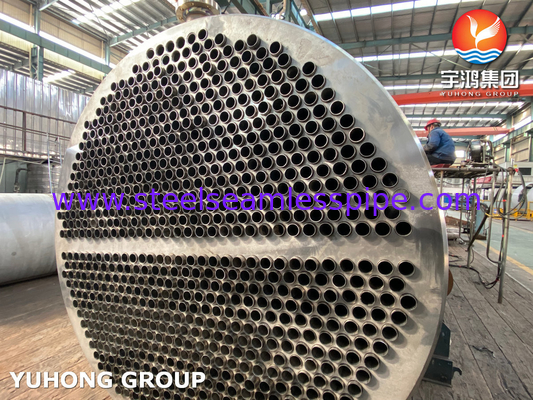

Una lámina de tubo es un componente de un intercambiador de calor que se utiliza para sostener y mantener los tubos en su lugar.y está diseñado para proporcionar una conexión segura y a prueba de fugas entre los tubos y el caparazón del intercambiador de calor.
La lámina del tubo es generalmente una placa gruesa y plana con agujeros perforados o perforados para acomodar los tubos.El tamaño y la disposición de los orificios dependerán del diseño específico y de los requisitos del intercambiador de calorLos tubos se insertan en los agujeros y luego se expanden o soldan para crear un sello firme.
Además de sostener los tubos, la lámina de los tubos también sirve para separar el fluido que fluye a través de los tubos del fluido que fluye en el caparazón del intercambiador de calor.Esto ayuda a evitar cualquier mezcla o contaminación de los fluidos.
La lámina del tubo es un componente crítico de un intercambiador de calor y debe diseñarse y fabricarse cuidadosamente para garantizar un rendimiento y una fiabilidad adecuados.Debe ser capaz de soportar las altas temperaturas y presiones que se encuentran a menudo en las aplicaciones de intercambiadores de calorLa selección del material, el diseño del agujero y los procesos de fabricación juegan un papel importante para garantizar que la lámina de tubo cumpla con estos requisitos.
La lámina de tubo es una parte esencial de un intercambiador de calor, proporcionando funciones de soporte, sellado y separación de fluidos.Es un factor clave para determinar la eficiencia y eficacia del proceso de transferencia de calor en el intercambiador de calor.
Concha del intercambiador de calor

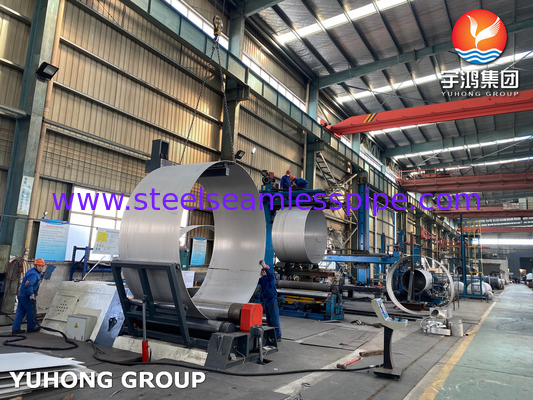

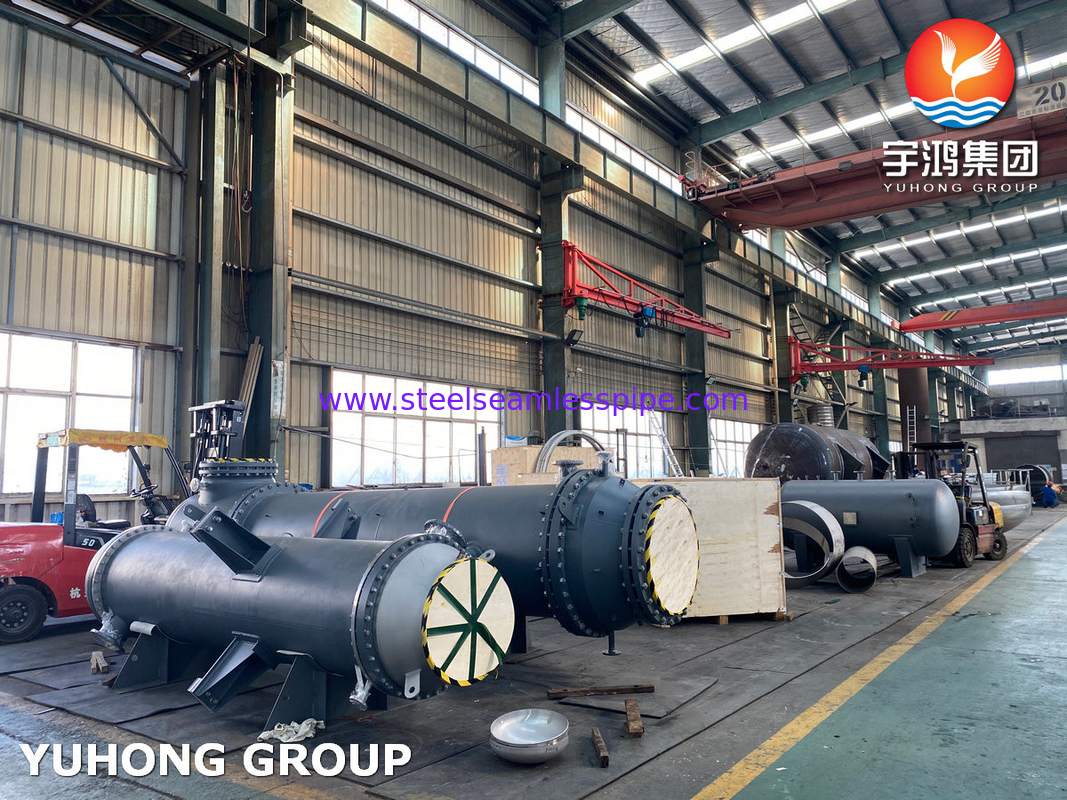

Una carcasa de intercambiador de calor es la carcasa o el recinto exterior de un intercambiador de calor.Está diseñado para contener el fluido de transferencia de calor y proporcionar una barrera protectora entre los fluidos calientes y fríos que se intercambianEn el interior de la cáscara, hay tubos o canales a través de los cuales fluyen los fluidos calientes y fríos.que permite una transferencia de calor eficiente entre los dos fluidosEl diseño y la construcción del caparazón son cruciales para el rendimiento y la eficiencia del intercambiador de calor.
Cabeza inferior del intercambiador de calor

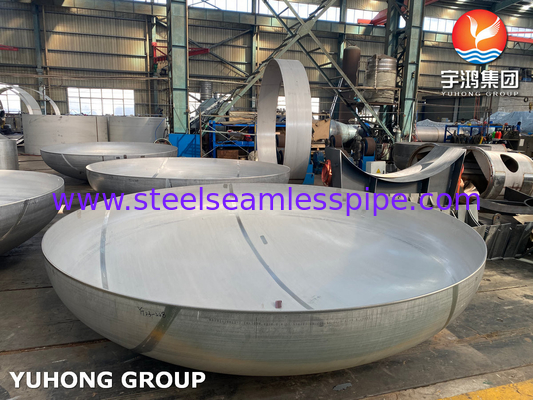

La cabeza inferior de un intercambiador de calor es el componente que sella la parte inferior del caparazón del intercambiador de calor.Por lo general, es una placa plana o cubierta que se soldó o atornilla en la parte inferior de la cáscara para contener los fluidos de transferencia de calor y evitar fugasLa cabeza inferior es una parte importante del intercambiador de calor, ya que ayuda a mantener la presión y la temperatura de los fluidos dentro de la cáscara.Por lo general, está hecho de un material que es compatible con los fluidos de transferencia de calor utilizados en el intercambiadorLa cabeza inferior también puede tener aberturas para las conexiones de entrada y salida para los fluidos de transferencia de calor.
Las láminas de tubo se utilizan en diversas aplicaciones, incluyendo:
1Intercambiadores de calor: las láminas de tubo son una parte integral de los intercambiadores de calor, que se utilizan para transferir calor entre dos fluidos.La lámina del tubo mantiene los tubos en su lugar y proporciona un sello entre los dos flujos de fluido.
2. Calderas: Las láminas de tubo se utilizan en calderas para sostener los tubos y proporcionar un sello entre los gases de combustión y el agua / vapor.
3. Condensadores: las láminas de los tubos se utilizan en los condensadores, que se utilizan para condensar los vapores en líquidos. La lámina de los tubos mantiene los tubos en su lugar y permite una transferencia de calor eficiente.
4- Intercambiadores de calor de cáscara y de tubo: las láminas de tubo se utilizan para sostener los tubos en los intercambiadores de calor de cáscara y de tubo, que se utilizan comúnmente en industrias como el petróleo y el gas, la química, la química, la química y la química.y generación de energía.

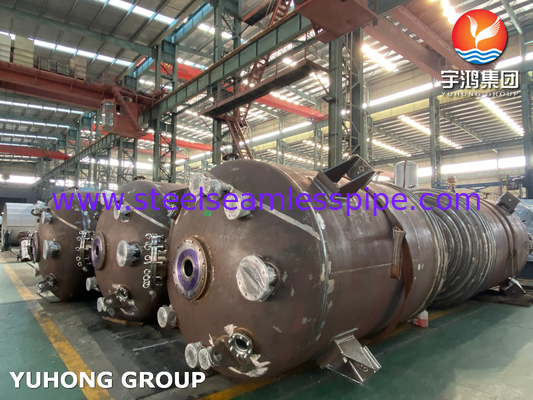

5Los recipientes a presión: Las láminas de los tubos se utilizan en los recipientes a presión, que son contenedores diseñados para contener gases o líquidos a una presión significativamente diferente de la presión ambiente.La lámina del tubo proporciona soporte estructural y ayuda a mantener la integridad del recipiente.
6Reactores: Las hojas de tubo se utilizan en los reactores, que son recipientes utilizados para llevar a cabo reacciones químicas.La lámina del tubo mantiene los tubos en su lugar y proporciona un sello entre los reactivos y los alrededores.
7Evaporadores: Las hojas de tubo se utilizan en los evaporadores, que se utilizan para evaporar un líquido y separarlo de los sólidos disueltos u otras impurezas.La lámina del tubo sostiene los tubos y permite una transferencia de calor eficiente.
