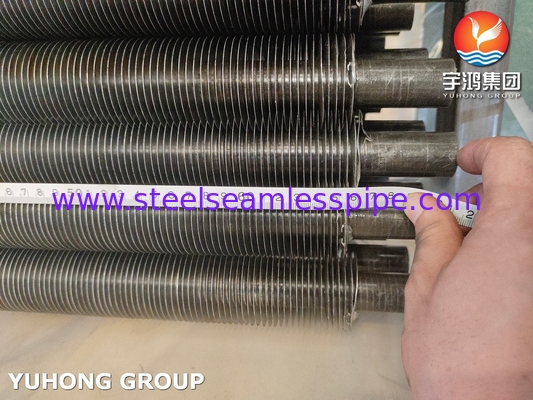

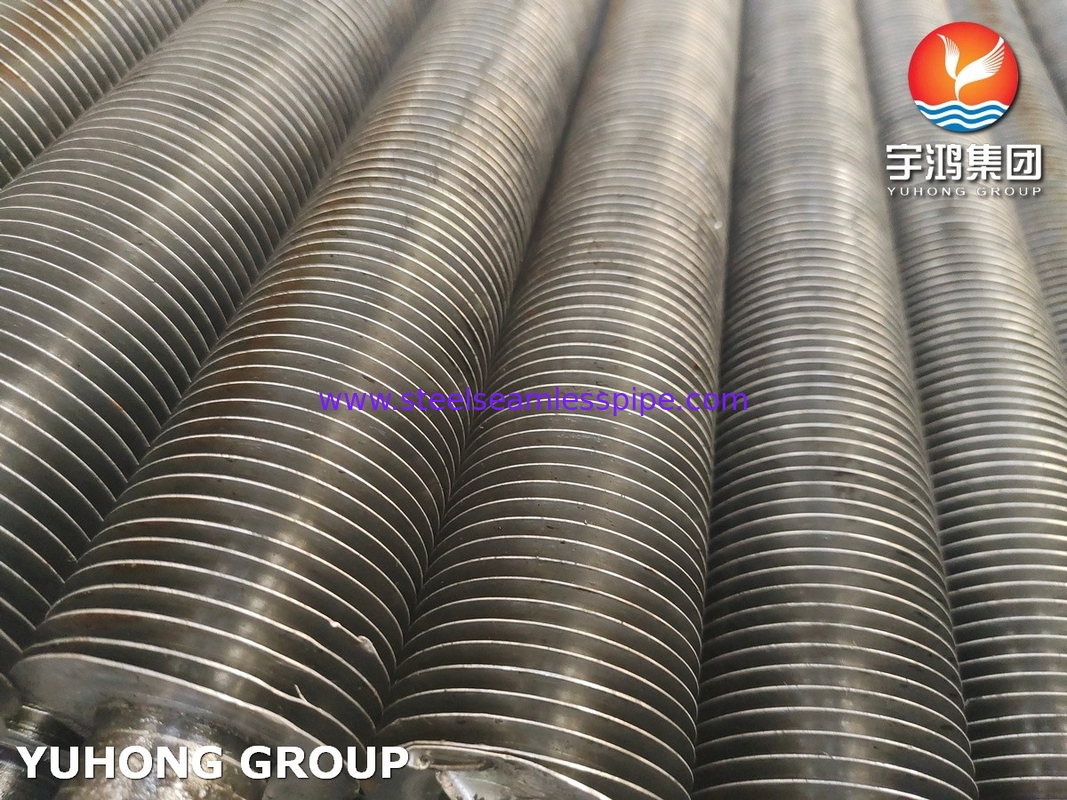

Acero de carbono ASTM A179 Tubo sin costura Tipo G IncorporadoTubo con aletas para intercambiador de calor
Los tubos de aleta integrados son una solución de vanguardia en la tecnología de intercambiadores de calor, diseñada para mejorar la eficiencia térmica en diversas aplicaciones industriales y comerciales.Integrando aletas directamente en la estructura del tubo, estos sistemas ofrecen una forma compacta y eficaz de transferir calor entre fluidos, por lo que son esenciales en numerosos entornos.Las aletas de los tubos de aletas incrustados son más firmes y apretadas.
¿Cómo funcionan?
El principio básico detrás de los tubos de aleta incrustados es maximizar la transferencia de calor aumentando la superficie en contacto con el fluido.Las aletas mejoran el proceso de intercambio de calor facilitando una mejor mezcla de fluidos y la turbulenciaEsto resulta en un mejor rendimiento térmico en comparación con los tubos lisos tradicionales, que tienen una superficie limitada.
Materiales
El tubo con aletas incrustado de tipo G se combina con dos materiales diferentes, incluidos el tubo de núcleo y el tubo de aletas.
Material del tubo central: acero al carbono, acero de baja aleación, acero inoxidable, latón, cobre, aleación de cobre y níquel, bronce de aluminio, aleación de níquel.
1Acero al carbono: A179, A192, SA210 Gr A1/C, A106 Gr B
2- Acero inoxidable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 - Acero inoxidable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. Cobre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Material de las aletas: Aluminio (Alu.1100, Alu.1060), cobre, acero
Las especificaciones de los tubos ASTM A179
| Las normas |
Las especificaciones de las normas ASTM, ASME y API |
| Tamaño del tubo |
Entre 20 mm y 219 mm OD |
| espesor del tubo |
De 2 mm a 16 mm |
| Los horarios |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Todos los horarios |
| Las normas de seguridad |
Pipa tirada en frío: +/- 0,1 mm Pipa laminada en frío: +/- 0,05 mm |
| Artesanía |
Las demás partidas de las demás partidas de las demás partidas |
| El tipo |
Sin costura / ERW / Soldado / Fabricado |
| Formulario |
Tubos redondos, tubos cuadrados, tubos rectangulares, tubos enrollados, de forma ¥U, bobinas de pastel, tubos hidráulicos |
| Duración |
Min 3 metros, Max18 metros, o según el requisito del cliente |
| El final |
Finalidad plana, finalidad doblada, pisada |
Componentes químicos (%) de los tubos con aletas incorporados de la norma ASTM A179
| C. Las |
Sí, sí. |
En |
P |
El S |
¿ Qué pasa? |
Crónica |
V. |
| 0.06-0. ¿Qué quieres decir?18 |
/ |
0.27 a 0.63 |
≤ 0035 |
≤ 0035 |
/ |
/ |
/ |
Propiedades mecánicas de los tubos con aletas incorporados ASTM A179
| La resistencia a la tracción ((Mpa) |
La fuerza de rendimiento ((Mpa) |
Elongado (%) |
Dureza (HRB) |
| 325 minutos |
180 minutos |
35 minutos |
72 al máximo |
Características
- Precisión dimensional
- Alta resistencia
- Persistente
- Resistencia a la corrosión
- Un buen acabado.

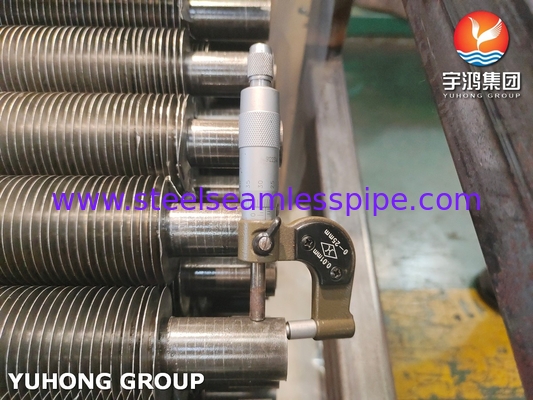

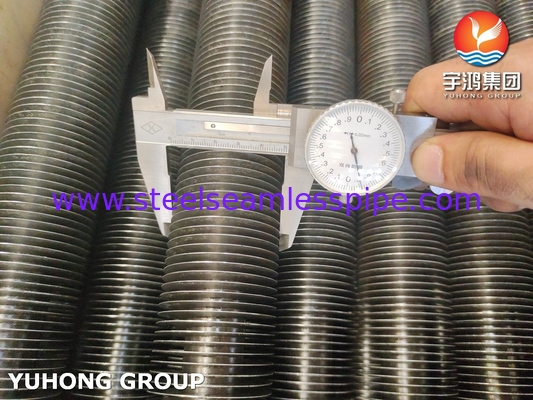

Inspección y pruebas realizadas
Inspección de la composición química, ensayo de las propiedades mecánicas ((fuerza de tracción, resistencia al rendimiento, alargamiento, flaqueamiento, aplanamiento, dureza, ensayo de impacto), ensayo de superficie y dimensión, ensayo no destructivo,Prueba hidrostática
Algunos beneficios clave de los tubos de aleta incrustados tipo G incluyen:
- Mejora de la eficiencia de transferencia de calor: Las aletas aumentan el área de superficie disponible para la transferencia de calor, lo que conduce a una mayor eficiencia.
- Aumento del rendimiento térmico: Las aletas incrustadas ayudan a mantener una distribución de temperatura más uniforme, optimizando los procesos de transferencia de calor.
- Mejora de la resistencia y la durabilidad: Las aletas integradas proporcionan resistencia mecánica y robustez a la construcción general del tubo.
- Resistencia a la corrosión: La unión del tubo de aleta minimiza el riesgo de corrosión y garantiza una vida útil más larga.
Aplicaciones
- Equipo farmacéutico
- Equipo químico
- Equipo de agua de mar
- Los intercambiadores de calor
- Condensadores
- Industria de la celulosa y el papel
- Empresas de perforación de petróleo en alta mar
- Generación de energía
- Productos petroquímicos
- Procesamiento de gas
- Productos químicos especiales
- Productos farmacéuticos
