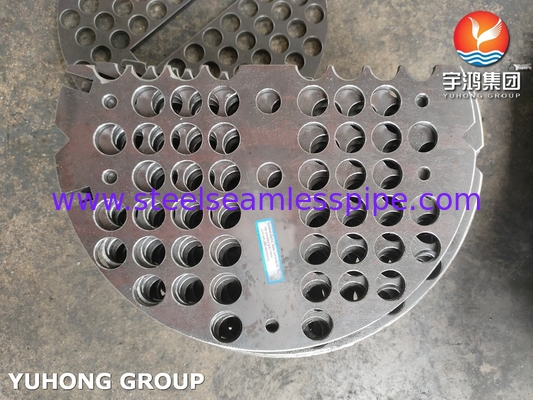

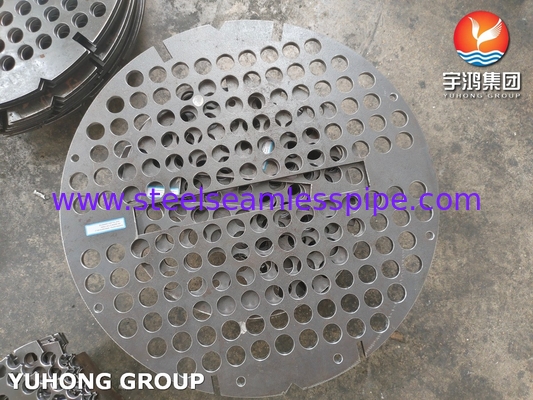

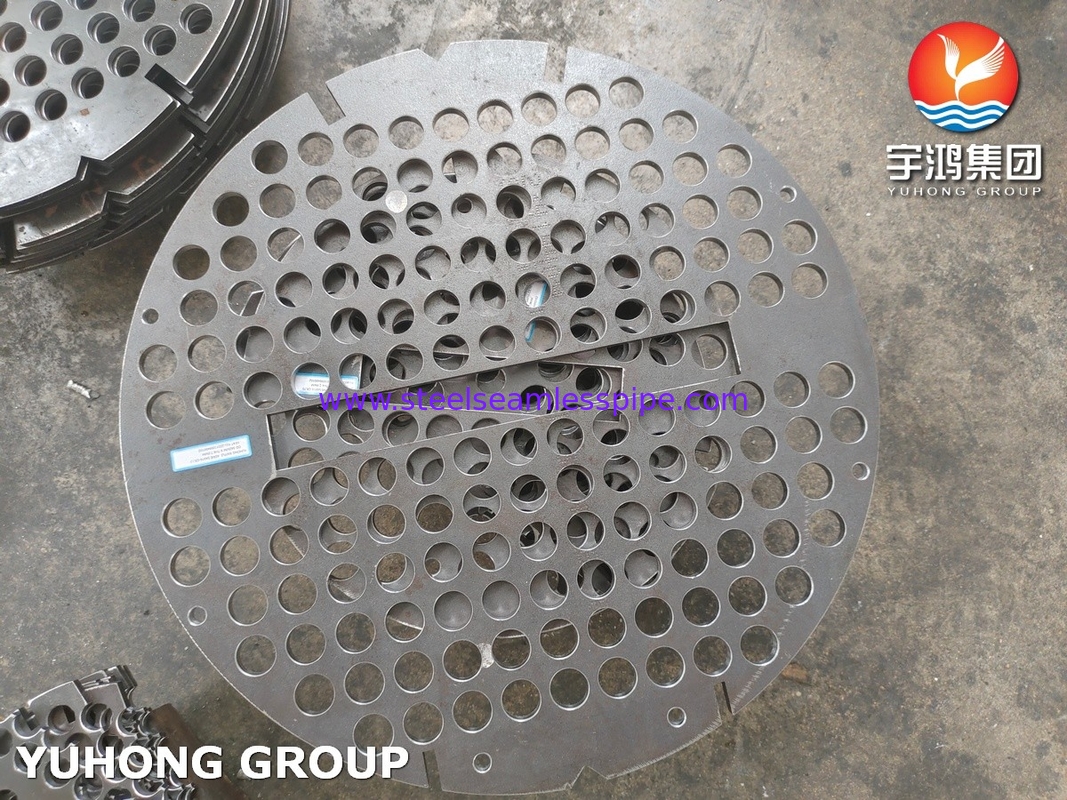

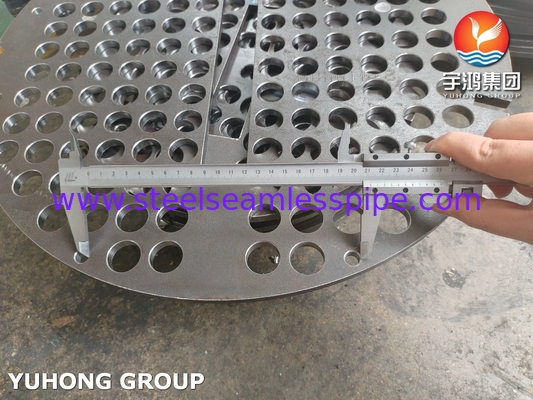

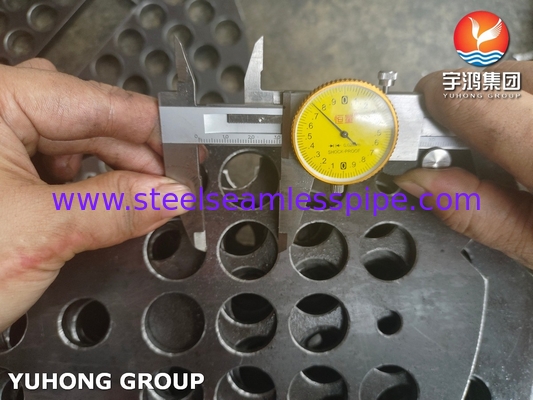

ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión

ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión

  • ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión
  • ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión
  • ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión
  • ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión
ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión
Datos del producto:
Lugar de origen: China.
Nombre de la marca: YUHONG
Certificación: ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Número de modelo: Las placas de deflexión de acero al carbono ASME SA516 Gr.70
Pago y Envío Términos:
Cantidad de orden mínima: 1 por ciento
Detalles de empaquetado: Caja/plataforma de madera de la capa
Tiempo de entrega: 7 días
Condiciones de pago: Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Contacto
Todos los productos
Tubo sin costura de acero inoxidable (277)
Tubo inconsútil de acero inoxidable (269)
Tubería de acero inoxidable a dos caras (128)
Tubo de acero inoxidable del duplex (27)
Tubo de aguja (86)
Tubo de aleta (596)
intercambiador de calor (10)
tubo del cambiador de calor (419)
Envase de tubos para intercambiadores de calor (37)
Cambiador de calor Tubesheet (117)
bafle del cambiador de calor (35)
Frío de aire (7)
Contenedor de presión (2)
tubo soldado con autógena de acero inoxidable (57)
Tubo soldado con autógena del acero inoxidable (113)
Tubo de la aleación de níquel (258)
Tubo de la aleación de níquel (75)
Tubo de la aleación de cobre (210)
Tubo del acero de aleación (173)
Tubo del titanio (9)
tubo recocido brillante (153)
Tubo de caldera (138)
colocación de acero (784)
Reborde de acero (574)
Las demás (384)
Descripción detallada del producto
Nombre del producto: Placa de deflector / soporte Estándar: Se aplicarán los siguientes requisitos:
El material: Grado 70, 70N Forma de las piezas: De acuerdo con la solicitud del cliente
Tamaño: De acuerdo con la solicitud del cliente
Resaltar:

Las placas de deflector de la norma ASME SA516 Gr.70

,

Placas de soporte para calderas y recipientes a presión

,

Las placas de deflexión de acero ASME SA516 Gr.70

Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:





ASME SA516 Gr. 70 es una placa de acero al carbono de alta calidad comúnmente utilizada en la fabricación de recipientes a presión y componentes de calderas industriales.incluida una buena resistencia a la tracción y dureza, este material es particularmente adecuado para aplicaciones en entornos que requieren resistencia a las fluctuaciones de presión y temperatura.Estas placas están diseñadas para proporcionar soporte estructural y para guiar el flujo de fluidosSu capacidad para soportar el estrés y la fatiga los convierte en una opción popular en industrias como el petróleo y el gas, el procesamiento químico y la generación de energía.





Grado equivalente de la placa ASME SA516 de grado 70

Estándar británico Normas europeas Las condiciones de las pruebas de calidad El DIN
BS1501-224-490A/B: el uso de la tecnología de la información En el caso de los vehículos de la categoría N1 A/SA516 Grado 70 ¿Qué quieres decir?





Requisitos químicos de la placa ASME SA516 de grado 70

El elemento Composición en %
  Grado 55
[Grado 380]		 Grado 60
[grado 415]		 Grado 65
[Grado 450]		 Grado 70
[grado 485]
Carbono, máximo a, b:
[12.5 mm] y menos 0.18 0.21 0.24 0.27
Más de 12 mm a 50 mm, incluidos 0.20 0.23 0.26 0.28
Las demás máquinas y aparatos para la fabricación de papel 0.22 0.28 0.25 0.30
Las demás máquinas y aparatos para la fabricación de papel 0.24 0.27 0.29 0.31
Más de 200 mm. 0.26 0.27 0.29 0.31
El manganeso, b:
[12.5 mm] y menos
Análisis térmico 0.60 ¢ 0.90 00,60 ‰ 0,90 c 0.85 ¢1.20 0.85 ¢1.20
Análisis del producto 0.55 ¥0.98 0.55 ¢ 0,98 c 0.79 ¢1.30 0.79 ¢1.30
Más de media pulgada.
Análisis térmico 0.60 ¢1.20 0.85 ¢1.20 0.85 ¢1.20 0.85 ¢1.20
Análisis del producto 0.55 ¢1.30 0.79 ¢1.30 0.79 ¢1.30 0.79 ¢1.30
Fósforo, máximo a 0.25 0.25 0.25 0.25
Sulfuro, máximo a 0.25 0.25 0.25 0.25
El silicio
Análisis térmico 0.15 ¢0.40 0.15 ¢0.40 0.15 ¢0.40 0.15 ¢0.40
Análisis del producto 0.13 ¢0.45 0.13 ¢0.45 0.13 ¢0.45 0.13 ¢0.45
a Se aplica tanto a los análisis térmicos como a los análisis de productos.
b Para cada reducción de 0,01 punto porcentual por debajo del máximo especificado para el carbono, se permite un aumento de 0,06 punto porcentual por encima del máximo especificado para el manganeso, hasta un máximo de 1.50% por análisis térmico y 1,60 % por análisis de producto.
c Las placas de grado 60 con un grosor inferior o igual a 12,5 mm pueden contener 0,85­1,20% de manganeso en el análisis térmico y 0,79­1,30% de manganeso en el análisis del producto.



Requisitos de tracción de la placa ASME SA516 grado 70

Las demás partidas Grado 55
Las demás empresas		 Grado 60
Las empresas de la Unión		 Grado 65
Las demás empresas		 Grado 70
[485]
Resistencia a la tracción, ksi [MPa] 55 ¢75 [380 ¢515] 60 ¢80 [415 ¢550] Se trata de una empresa de servicios de telecomunicaciones de la Unión Europea. 70 ¢90 [485 ¢620]
Fuerza de rendimiento, min,a ksi [MPa] 30 [205] 32 [220] 35 [240] 38 [260]
El alargamiento en 200 mm, min, % b 23 21 19 17
Elongado en 50 mm, min, % b 27 25 23 21
a Determinado por el método de desplazamiento del 0,2%, o por el método de extensión-baja carga del 0,5%.
b Véase la especificación A20/A20M para el ajuste del alargamiento.





Ventajas de la placa ASME SA516 Gr. 70:

  • Costo-efectividad: más asequible para proyectos a gran escala.
  • Facilidad de fabricación: Excelente soldadura y formabilidad.
  • Buen rendimiento: Propiedades mecánicas adecuadas para diversas aplicaciones.
  • Versatilidad: adecuado para una serie de industrias donde la resistencia a la corrosión extrema no es la principal preocupación.





Otros materiales

Tipo de materiales Requisitos técnicos
* de acuerdo
Acero inoxidable duplex Las condiciones de ensayo y de ensayo se determinarán en función de las condiciones de ensayo y de ensayo.
Acero inoxidable Las condiciones de ensayo de los productos de la categoría A se aplicarán a los productos de la categoría A.
Acero de carbono Las medidas de ensayo se aplican a los productos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, H, H, H, H, H y H.2
Acero de aleación Las medidas de seguridad se aplicarán a los vehículos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, H, H y H.
de acero Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.1¿ Qué pasa?2¿ Qué pasa?5¿ Qué pasa?7¿ Qué pasa?12¿ Qué pasa?16
El cobre y el níquel Las partidas de los materiales de acero o de acero, incluidas las partidas de acero o de acero, que no estén incluidas en el anexo I del Reglamento (UE) n.o 965/2014, se clasificarán en el anexo II.
Las demás partidas de cobre Las medidas de seguridad se aplicarán a los vehículos de las categorías A, B y C.
Las aleaciones de níquel Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo.
Las medidas previstas en el presente Reglamento se aplicarán sin perjuicio de lo dispuesto en el apartado 1 del presente artículo.
De aleación 20 Se aplicarán los siguientes requisitos:
¿ Qué es esto? Las condiciones de los requisitos de seguridad de los productos incluidos en el anexo I del Reglamento (CE) n.o 765/2008 se aplicarán a los productos que se utilicen para la fabricación de productos de limpieza y limpieza.
Materiales revestidos Las especificaciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo.
revestimiento explosivo, para la fabricación de materiales de 2 en 1 o 3 en 1.
Titanio-acero, níquel-acero, titanio-cobre
Acero inoxidable - Acero al carbono, aleaciones - Acero, etc.




Aplicación

  1. Los buques a presión:

    • Se utiliza como componente interno para dirigir el flujo de fluidos y mejorar la mezcla, mejorando así la eficiencia del recipiente.

  2. Las calderas:

    • Se utiliza en calderas de vapor para apoyar las superficies de transferencia de calor y gestionar la circulación del agua.

  3. Los intercambiadores de calor:

    • Función como deflectores en los intercambiadores de calor para mejorar la eficiencia térmica mediante la dirección del flujo de fluidos y la prevención de la turbulencia.

  4. Procesamiento químico:

    • Utilizado en reactores y unidades de almacenamiento para ayudar en la mezcla y reacción de sustancias químicas al tiempo que proporciona integridad estructural.

  5. Industrias del petróleo y del gas:

    • Aplicado en separadores y tanques para facilitar la separación de petróleo, gas y agua, asegurando un funcionamiento eficiente bajo alta presión.

  6. Las centrales eléctricas:

    • Utilizado tanto en centrales de combustibles fósiles como en centrales nucleares como parte de sistemas de refrigeración y sistemas de recuperación de calor para garantizar un rendimiento óptimo.

  7. Instalaciones de tratamiento de aguas:

    • Servir como componentes esenciales en los clarificadores y tanques de sedimentación para ayudar a mejorar la calidad del agua mediante una gestión eficaz del flujo.

  8. Industria de alimentos y bebidas:

    • Ciertas aplicaciones pueden requerir placas SA516 Gr. 70 para soporte estructural en procesos especializados, siempre que se aplique un recubrimiento adecuado para la resistencia a la corrosión.

  9. Fabricación farmacéutica:

    • En algunos casos, se utilizan en reactores y recipientes, asegurando estructuras de soporte fuertes y duraderas.



ASME SA516 Gr.70 Placas de protección de acero para calderas y placas de soporte para recipientes a presión 0
