Resumen general

SA516 Hojas de tubos de grado 70se utiliza típicamente en la construcción de intercambiadores de calor, recipientes a presión y calderas, donde su función es apoyar los tubos, asegurar un sellado adecuado,y gestionar condiciones de alta presión y alta temperaturaLa lámina de tubo es un componente crítico en los intercambiadores de calor, ya que sirve como interfaz entre los tubos y la cáscara, facilitando la transferencia de calor mientras se mantiene la integridad estructural.

SA516 Las placas de tubo de grado 70 son un componente crítico en la construcción de recipientes a presión y intercambiadores de calor.y resistencia a temperaturas y presiones moderadas los hacen ideales para una variedad de aplicaciones industrialesEn la industria química, petroquímica y de generación de energía, en particular.pueden ser necesarios tratamientos de superficie o aleaciones adicionales para garantizar el rendimiento y la fiabilidad a largo plazo.

Características principales de la hoja de tubos SA516 de grado 70:

1Propiedades del material:

• Material de base: SA516 Clase 70 es un acero al carbono con un contenido relativamente bajo de carbono y una buena resistencia a la tracción.y su inclusión en una lámina de tubo asegura que la estructura pueda soportar altas presiones y fluctuaciones de temperatura.
• Resistencia a la tracción: 70-90 ksi (485-620 MPa), lo que proporciona una resistencia suficiente para soportar tensiones mecánicas en sistemas de alta presión.
• Resistencia al rendimiento: ≥ 38 ksi (260 MPa), lo que garantiza que la lámina del tubo pueda soportar cargas sustanciales sin deformación permanente.
• Elongación: al menos un 20% en 8 pulgadas (200 mm), lo que garantiza cierto grado de flexibilidad y resistencia durante las operaciones.
• Dureza: por lo general dentro del rango de 138179 HB (Brinell), ofreciendo una dureza suficiente para resistir el desgaste y el impacto.

2Fabricación y mecanizado:

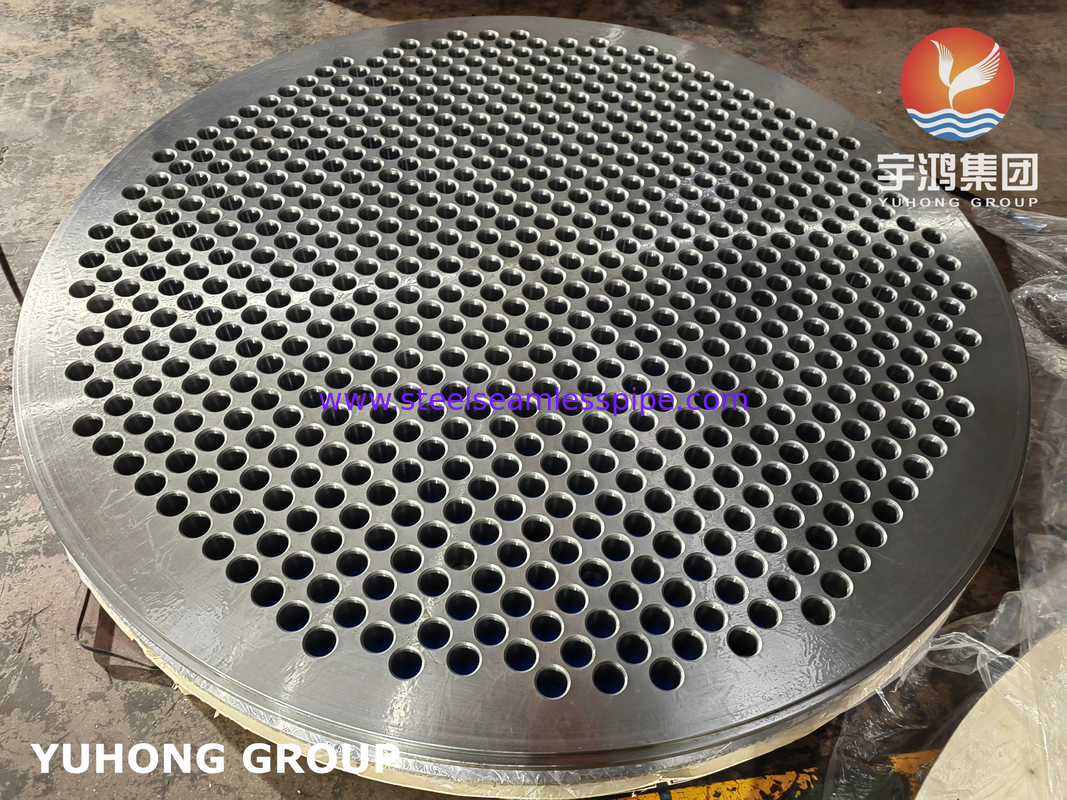

• Construcción de la lámina de tubo: La lámina de tubo es típicamente una placa de acero gruesa y sólida o una parte forjada que se perfora o mecaniza para acomodar los tubos.Los agujeros se perforan cuidadosamente con precisión para garantizar una alineación adecuada y para evitar fugas en la interfaz de tubo a lámina.
• Soldadura: SA516 Grado 70 es conocido por su buena soldadura, que es crítica para la fabricación de láminas de tubos.El material se puede soldar utilizando métodos convencionales como SMAW (soldadura de arco metálico blindado), SAW (saldado por arco sumergido) y GTAW (saldado por arco de tungsteno de gas).
• Tratamiento térmico: Después de la fabricación, las láminas de tubos a menudo se tratan térmicamente (por ejemplo, normalizadas o aliviadas de tensión) para reducir las tensiones internas y mejorar la dureza.Esto es especialmente importante en aplicaciones de alta presión donde las grietas o defectos podrían conducir a la falla.

3Resistencia a la corrosión:

• Si bien el SA516 de grado 70 tiene cierta resistencia inherente a la corrosión general, las láminas de tubos expuestas a productos químicos agresivos o entornos corrosivos pueden requerir recubrimientos adicionales, revestimientos, revestimientos, etc.o aleaciones resistentes a la corrosión para uso a largo plazo.
• Para aplicaciones en entornos donde la corrosión es un problema, pueden ser necesarios tratamientos de superficie adicionales o el uso de aleaciones como Inconel o Hastelloy para los tubos.

4. Rendimiento mecánico bajo presión:

• Resistencia a la alta presión: la lámina de tubo debe soportar la presión interna del fluido que circula a través de los tubos.garantiza que la lámina de tubo pueda soportar una presión interna significativa sin fallas.
• Resistencia a la temperatura: Es adecuado para aplicaciones de temperatura moderada a alta, generalmente en el rango de 400 ° F a 850 ° F (200 ° C a 450 ° C), que es común en intercambiadores de calor y calderas.

5Consideraciones de diseño:

• espesor: las láminas de tubo fabricadas con SA516 grado 70 están disponibles en diferentes espesores, dependiendo de los requisitos de presión y del tamaño del intercambiador de calor o del recipiente a presión.El grosor puede variar de unos pocos centímetros a más de un pie.

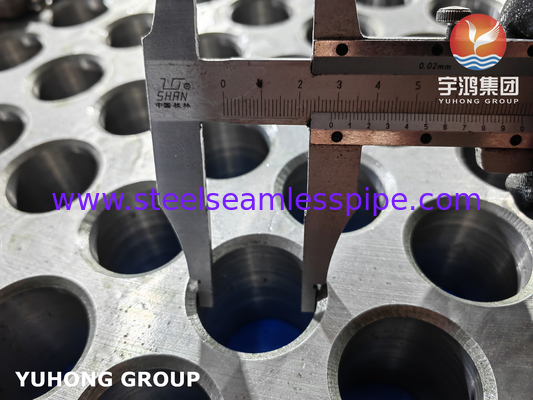

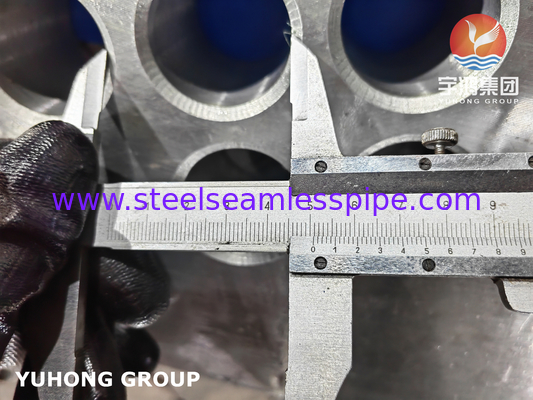

• Patrones de agujero: el diseño del patrón de agujero (ordenamiento de los tubos) y el tamaño del agujero son críticos para el rendimiento de la lámina de tubos.con diámetros de orificios precisos para garantizar un ajuste adecuado.
• Superficie de sellado: La superficie de sellado de la lámina de tubos generalmente se mecaniza para obtener un acabado liso para evitar fugas y garantizar que los tubos estén correctamente sellados.También puede requerir una junta o un elemento de sellado para evitar fugas entre los tubos y la lámina del tubo.

Propiedades mecánicas

Composición química

Aplicaciones:

• Los intercambiadores de calor:Se utiliza tanto en intercambiadores de calor de caparazón y tubo como refrigerados por aire, donde la lámina del tubo es la parte crítica que mantiene los tubos en su lugar.
• Los buques a presión:En recipientes a presión, la lámina de tubo actúa como la partición que separa diferentes cámaras, a menudo utilizada en calderas de vapor, reactores e intercambiadores de calor en petroquímica, generación de energía,y industria química.
• Las calderas:Las placas de tubos son vitales en calderas de vapor, donde mantienen el haz de tubos en su lugar mientras soportan la expansión térmica y la presión de la generación de vapor.
