Baffle y lámina de tubo de acero inoxidable para intercambiadores de calor de concha y tubo

Baffle yHoja de tubo utilizada en intercambiadores de calor

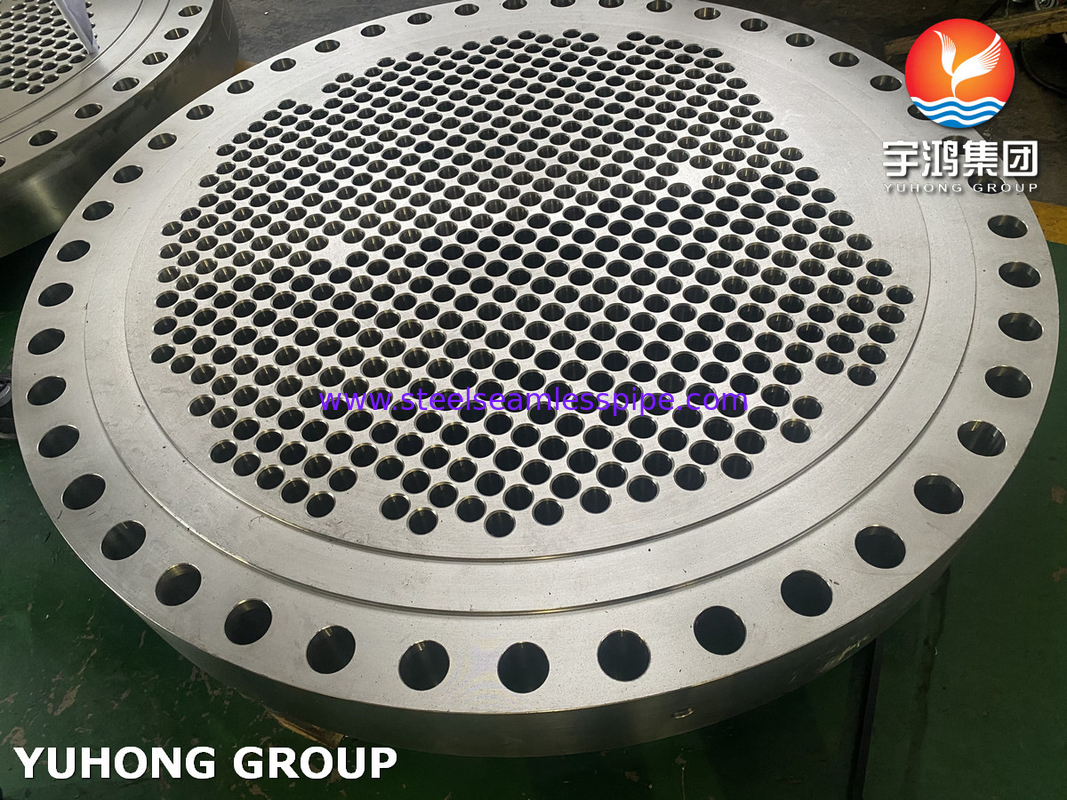

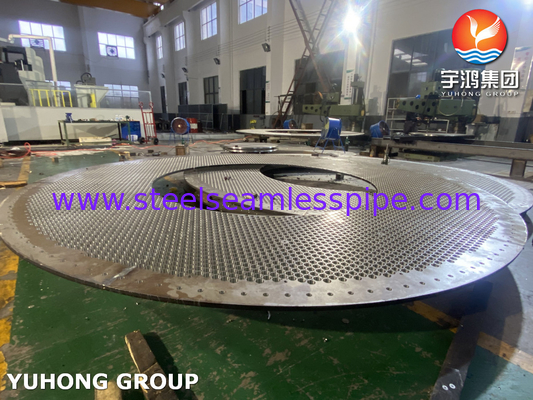

¿ Qué es una lámina de tubo?

Una lámina de tubo es una placa que se utiliza para sostener los tubos en un intercambiador de calor de cáscara y tubo. Los tubos están alineados de manera paralela, y apoyados y sostenidos en su lugar por láminas de tubo.La lámina de tubo es una placa circular que está perforada para que los tubos puedan caber a través de las aberturas.

Los deflectores y las láminas de los tubos son componentes críticos en los intercambiadores de calor, pero tienen diferentes propósitos y se encuentran en diferentes partes del equipo.

Una lámina de tubo es una placa plana con agujeros perforados a través de ella, que se utiliza para apoyar y asegurar los tubos en su lugar dentro de un intercambiador de calor de cáscara y tubo.
La lámina del tubo separa los dos fluidos que deben calentarse o enfriarse entre sí.
Su función principal es proporcionar integridad estructural y mantener los tubos en su lugar, asegurando que no haya mezcla entre los dos fluidos.

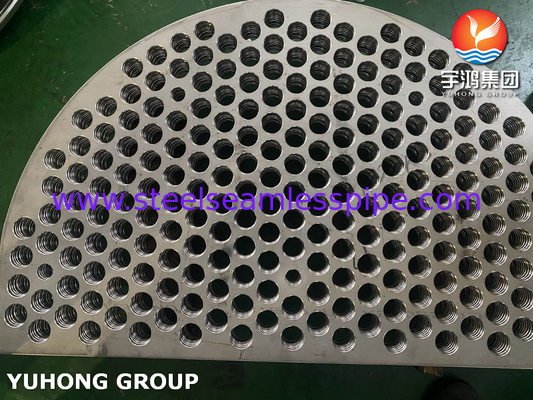

Los deflectores se instalan típicamente dentro de la cáscara de un intercambiador de calor de cáscara y tubo.

Su propósito principal es dirigir el flujo del fluido del lado de la cáscara a través de los tubos varias veces,mejora de la eficiencia de transferencia de calor mediante el aumento de la turbulencia y la reducción de las zonas muertas donde la transferencia de calor sería mínima.

Los deflectores también pueden prevenir la vibración de los tubos debido a las vibraciones inducidas por el flujo, protegiendo así a los tubos de daños.

Mientras que la lámina del tubo es esencial para mantener los tubos en su lugar y evitar la mezcla de fluidos, los deflectores mejoran la eficiencia de transferencia de calor al dirigir el flujo de fluido del lado de la cáscara a través de los tubos.

Aplicación

• Los intercambiadores de calor y los condensadores
• Sistemas de agua de mar
• Industria del petróleo y el gas
• Procesamiento químico
• Generación de energía
• Instalaciones de desalinización
• Industria petroquímica
• Construcción naval
