ASME SA516 Gr 70 Placa de protección de acero al carbono para intercambiadores de calor

Datos del producto:

Place of Origin:	China
Nombre de la marca:	YUHONG
Certificación:	ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO
Model Number:	ASME SA516 Gr.70

Pago y Envío Términos:

Minimum Order Quantity:	1pc
Precio:	Negociable
Packaging Details:	Ply Wooden Case/Pallet/Customized
Delivery Time:	Depends On Quantity
Payment Terms:	T/T, L/C
Supply Ability:	ACCORDING TO CUSTOMER'S REQUEST

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (277)

Tubo inconsútil de acero inoxidable (269)

Tubería de acero inoxidable a dos caras (128)

Tubo de acero inoxidable del duplex (27)

Tubo de aguja (86)

Tubo de aleta (596)

intercambiador de calor (10)

tubo del cambiador de calor (419)

Envase de tubos para intercambiadores de calor (37)

Cambiador de calor Tubesheet (117)

bafle del cambiador de calor (35)

Frío de aire (7)

Contenedor de presión (2)

tubo soldado con autógena de acero inoxidable (57)

Tubo soldado con autógena del acero inoxidable (113)

Tubo de la aleación de níquel (258)

Tubo de la aleación de níquel (75)

Tubo de la aleación de cobre (210)

Tubo del acero de aleación (173)

Tubo del titanio (9)

tubo recocido brillante (153)

Tubo de caldera (138)

colocación de acero (784)

Reborde de acero (574)

Las demás (384)

Descripción detallada del producto

Specification:

ASME SA516

NDT:

UT, PT MT

Grade:

Application:

Heat Exchanger, Boiler, Pressure Vessel, Chemical Reactor, Power Plant, Energy , Petrochemical

Resaltar:

Placa de deflector de acero al carbono para intercambiador de calor

Las placas de deflexión de la norma ASME SA516

Las pruebas de la norma ASME SA516 Gr 70 para los intercambiadores de calor

Las medidas de seguridad se aplicarán a las instalaciones de acero al carbono y de acero al carbono.

Los deflectores son componentes críticos en una variedad de sistemas industriales, especialmente en equipos como intercambiadores de calor, calderas y columnas de destilación.Estas placas son típicamente planas y estratégicamente colocadas dentro de un buque y sirven para una variedad de propósitosSon placas o discos delgados que se colocan estratégicamente dentro de la cáscara para dirigir el flujo de fluido y mejorar la eficiencia de transferencia de calor.Promueven la turbulencia y evitan la formación de zonas estancadas.

Los deflectores guían los tubos durante el montaje, evitan las vibraciones inducidas por el flujo y dirigen el fluido del lado de la cáscara para aumentar la transferencia de calor.Los deflectores están estampadosLa precisión de fabricación de los orificios de los tubos garantiza un fácil montaje y mantenimiento.En aplicaciones líquidasEn el caso de las aplicaciones de gas, los deflectores suelen ocupar el 20-30% del diámetro de la cáscara, mientras que en las aplicaciones de gas ocupan el 40-45%.

El efecto de la placa de deflector:

(1) Aumentar la velocidad de flujo del fluido en el lado de la cáscara.

(2) Aumentar la intensidad de la turbulencia.

(3) Mejorar la eficiencia de transferencia de calor.

(4) Apoyar el tubo de intercambio de calor.

¿Cómo se procesan los deflectores?

El proceso de mecanizado para los deflectores es el mismo que para las láminas de tubos.

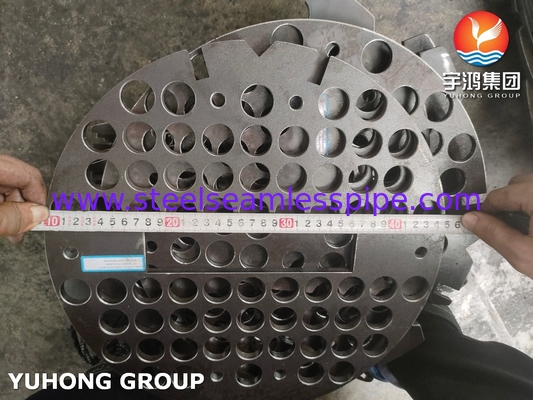

ASME SA516 Gr 70 Placa de protección de acero al carbono para intercambiadores de calor 0

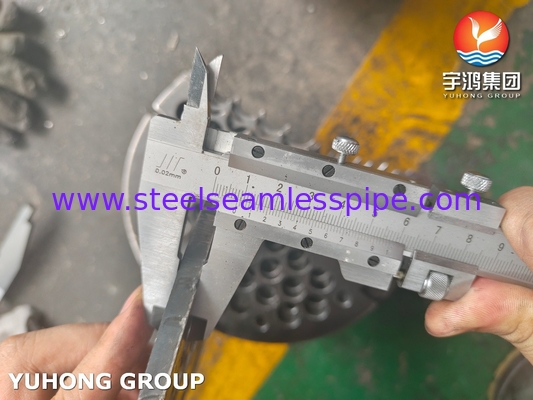

ASME SA516 Gr 70 Placa de protección de acero al carbono para intercambiadores de calor 1

¿Qué materiales se pueden procesar para el deflector?

Podemos procesar una variedad de materiales según los requisitos del cliente. Los materiales convencionales son acero al carbono, acero inoxidable, acero aleado y cobre.Algunos clientes requieren materiales de cobre-níquel, y algunos clientes requieren materiales de titanio.

Composición química del A516 GR.70

C. Las	Sí, sí.	En	P	El S	- ¿ Qué?	Crónica	Cu	¿ Qué?	¿ Qué pasa?	Nb	Ti	V.
0.18	0.4	0.95 y 1/2.50	0.015	0.008	0.02 (min)	0.3	0.3	0.3	0.08	0.01	0.03	0.02

Materiales equivalentes

Estándar británico	Normas europeas	Las condiciones de las pruebas de calidad
BS1501-224-490A/B: el uso de la tecnología de la información	En el caso de los vehículos de la categoría N1	A/SA516 - Grado 70

Requisitos mecánicos

Propiedades mecánicas	Valor
Resistencia a la tracción, MPa (ksi)	485-620 (70 a 90)
Fuerza de rendimiento, min MPa (ksi)	260 (38)
Elongado min, % 200 mm (8 pulgadas)	17
Elongación min, % 50 mm (2 pulgadas)	21
