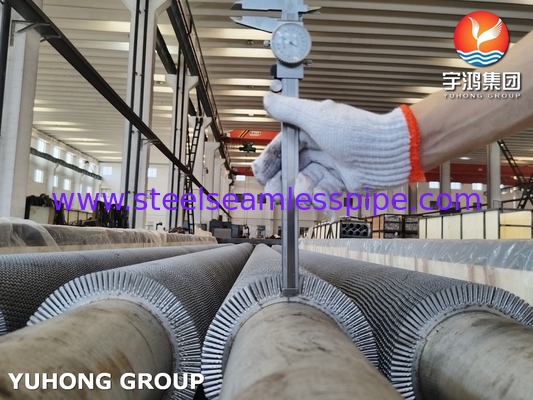

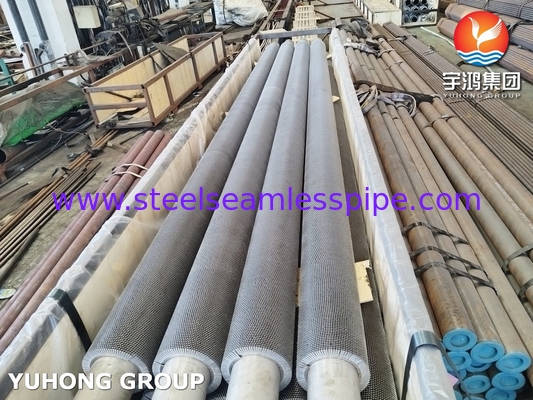

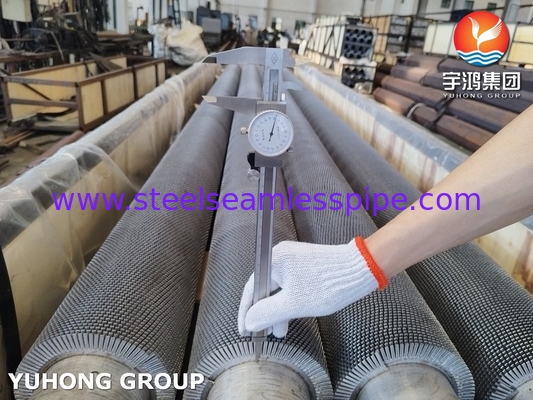

TP304H Tubos de acero inoxidable con aleta dentada HFW (soldadura de alta frecuencia)
Resumen general
TP304H tubo dentado con aletas de acero inoxidablees un tipo de tubo intercambiador de calor que combina las propiedades deAcero inoxidable TP304Hconcon aletas dentadasPara un rendimiento superior de transferencia de calor, especialmente en ambientes de alta temperatura.

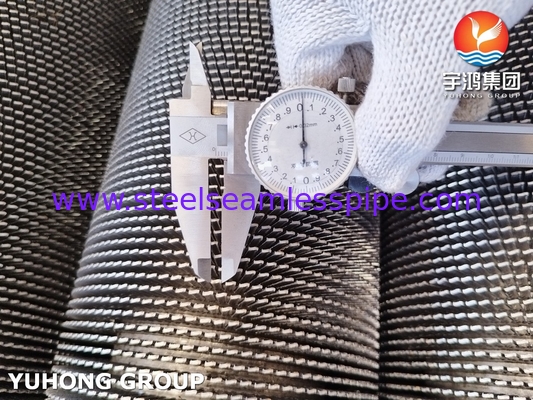

Las aletas dentadas:
- Las aletas dentadas en un tubo de aleta de acero inoxidable TP304H están diseñadas para aumentar el área de superficie disponible para la transferencia de calor.El diseño dentado (o diente de sierra) mejora la eficiencia del intercambio de calor creando turbulencia en el fluido que fluye alrededor del tubo, que rompe la capa térmica de límite y aumenta el contacto entre el fluido y la superficie del tubo.
- Este diseño mejora la velocidad general de transferencia de calor, especialmente en sistemas donde el fluido circundante tiene una temperatura mucho más baja que el fluido dentro del tubo.
- Generación de turbulencia: las serraduras (patrón en zigzag) hacen que el fluido gire alrededor de las aletas, lo que interrumpe el flujo laminar y promueve el flujo turbulento, mejorando la transferencia de calor convectivo.
Tubos de base:
- El tubo base está hecho de acero inoxidable TP304H, lo que garantiza que el tubo en sí pueda manejar condiciones de alta presión y alta temperatura sin degradación.El tubo puede ser liso o con aletas internas,Por lo general, en un intercambiador de calor o en un sistema de calderas, transporta el fluido necesario para transferir calor.
Ventajas de los tubos de aleta dentada de HFW:
El diseño de la aleta dentada crea turbulencia, lo que mejora el proceso de transferencia de calor al aumentar la mezcla de fluidos y interrumpir la capa límite térmica.
La soldadura de alta frecuencia es un método rápido y eficiente para unir aletas al tubo base, reduciendo los costos de fabricación en comparación con otros métodos como la soldadura o la unión mecánica.
Estos tubos, especialmente cuando están hechos de acero inoxidable, ofrecen una excelente resistencia a la corrosión, lo que los hace adecuados para ambientes duros como plantas químicas o aplicaciones marinas.
Los tubos con aletas dentadas proporcionan una alta tasa de transferencia de calor en un diseño compacto, que es particularmente valioso en sistemas con espacio limitado.
Los tubos de aleta dentada HFW se pueden personalizar para adaptarse a requisitos térmicos y mecánicos específicos, incluido el diámetro del tubo, la altura de la aleta, el paso de la aleta y la elección del material.
Diferencia entre el tubo de aleta dentada y el tubo de aleta HFW
El tubo de aleta espiral dentada es un tipo de superficie irregular extendida desarrollada sobre la base del tubo de aleta espiral.Su proceso de fabricación es similar al de los tubos con aletas espirales soldados de alta frecuenciaEn el caso de los tubos de aleta dentada, la diferencia es que antes de enrollar el tubo de aleta dentada, la tira debe ser cortada localmente con huecos.La abertura del diente en aletas espirales soldadas de alta frecuencia no sólo simplifica el proceso de enrollamiento (reduce en gran medida la deformación), pero también tiene ventajas tales como una unión estrecha, alta resistencia, resistencia al calor a los golpes y las vibraciones mecánicas, buen rendimiento de expansión térmica, baja pérdida de flujo, fuerte resistencia a la corrosión,y una superficie de difusión considerableNo es fácil deformarse bajo condiciones de trabajo frías y calientes a largo plazo, y tiene una larga vida útil. También fortalece la transferencia de calor debido a su daño a la capa límite del flujo.
Composición química del SS304H
| C, en % |
Si, por ciento |
Mn, % |
P, en % |
S, en % |
Cr, en % |
Ni, % |
| 0.04-0. ¿Qué quieres decir?10 |
1.00 máximo |
2.00 máximo |
0.045 máximo |
0.030 máximo |
18.0 a 20.0 |
8.0 a 11.0 |
Propiedades mecánicascon un contenido de aluminio superior o igual a 10%,
| Resistencia a la tracción, MPa |
Fuerza de rendimiento, MPa |
Elongado, en % |
Dureza, HB |
| 515 minutos |
205 minutos |
35 minutos |
No más de 192 |
Aplicaciones de los tubos de aleta dentada de HFW:
