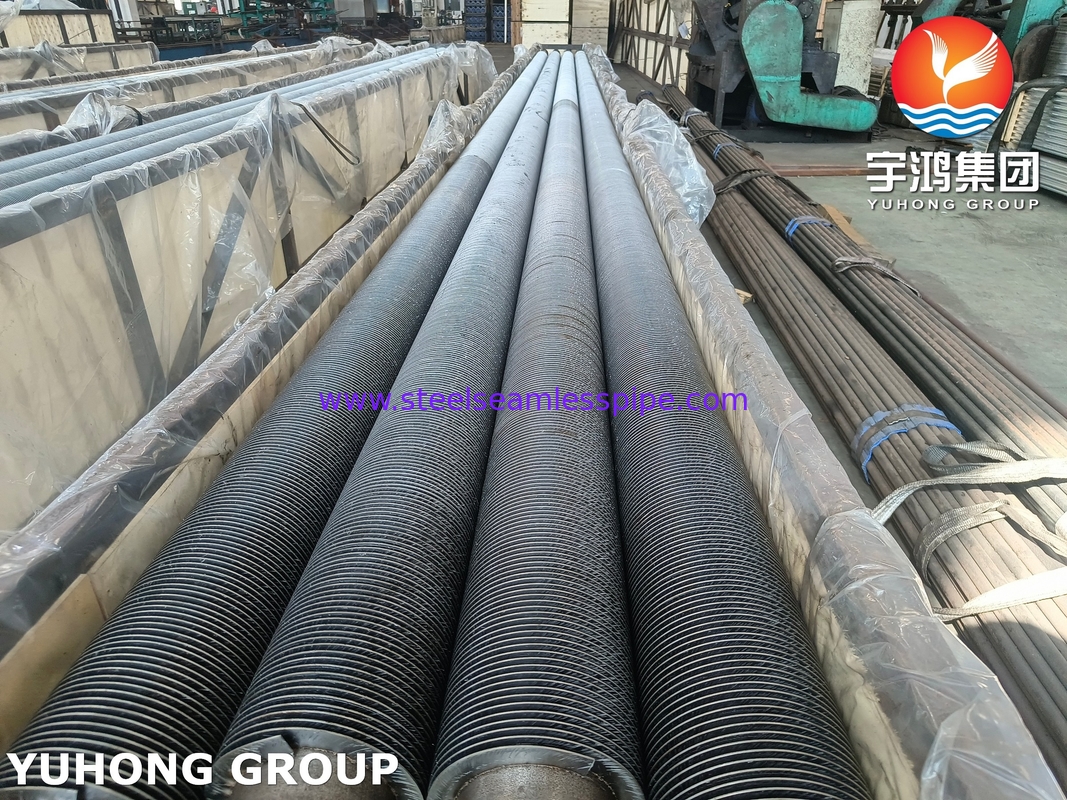

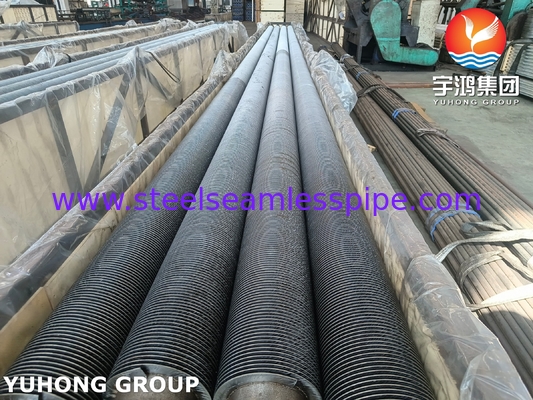

Tubo de aleta sólida ASTM A335 P22 para calentadores y economizadores de refinería

1. ASTM A335 Grado P22 es un acero de aleación de cromo y molibdeno con las siguientes especificaciones:

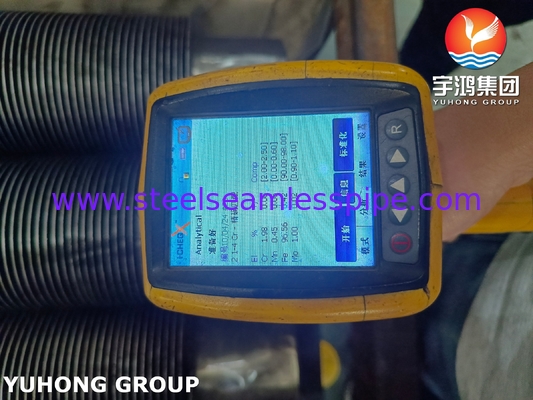

• Composición química

• Propiedades mecánicas:

• Resistencia a la tracción: ≥415 MPa (60,200 psi)

  La resistencia al rendimiento: ≥ 205 MPa (29.700 psi)

  Dureza: ≤163 HBW (Brinell)

  Elongado: ≥ 30% (en 50 mm)

• Tratamiento térmico

Normalizado a 900°C (1652°F) y templado a 675°C (1247°F).

2. Normas de fabricación y ensayos

Conformidad:

Las condiciones de producción de los materiales de ensayo se determinarán en función de los resultados obtenidos en el ensayo.

Sección I y VIII de la norma ASME BPVC (diseño a presión)

TEMA (Asociación de fabricantes de intercambiadores térmicos) para haces de tubos con aletas.

Pruebas:

Prueba hidrostática: 1,5 veces la presión de diseño durante más de 10 segundos.

Los requisitos de seguridad de los equipos de ensayo deberán ser los siguientes:

Pruebas ultrasónicas (UT) para determinar la integridad del tubo base.

Pruebas de penetración de colorantes (PT) para juntas de soldadura.

3Configuraciones específicas de la aplicación

Calderas de centrales eléctricas:

Supercalentadores: aletas optimizadas para gases de combustión de 400 a 600 °C con resistencia a la erosión de las cenizas.

Economizadores: diseños de baja densidad de aleta (3 ¢ 5 FPI) para minimizar la contaminación.

Calentadores para refinerías:

Las puntas de las aletas de acero inoxidable para la resistencia a la sulfidación en ambientes ricos en H2S.

Unidades de recuperación de calor residual:

Espaciamiento de aletas personalizado para el manejo de gases de escape cargados de partículas (por ejemplo, hornos de cemento).

4Ventajas sobre las aletas dentadas/incrustadas

• Durabilidad: No hay riesgo de aflojamiento de las aletas o de atrapamiento de escombros (crítico en ambientes de ceniza/escalera).
• Resistencia a la fatiga térmica: La construcción monolítica soporta los rápidos cambios de temperatura.
• Fácil de limpiar: Las superficies lisas de las aletas reducen la contaminación en los flujos de gases sucios.
