Hoja de tubo de acero al carbono ASME SA36 para equipos sin presión, equipos de media y baja tensión
¿ Qué es una lámina de tubo?

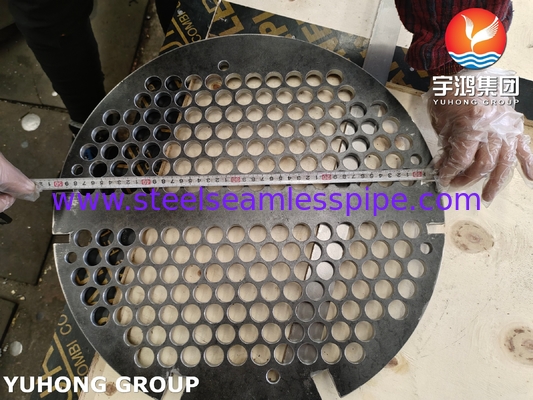

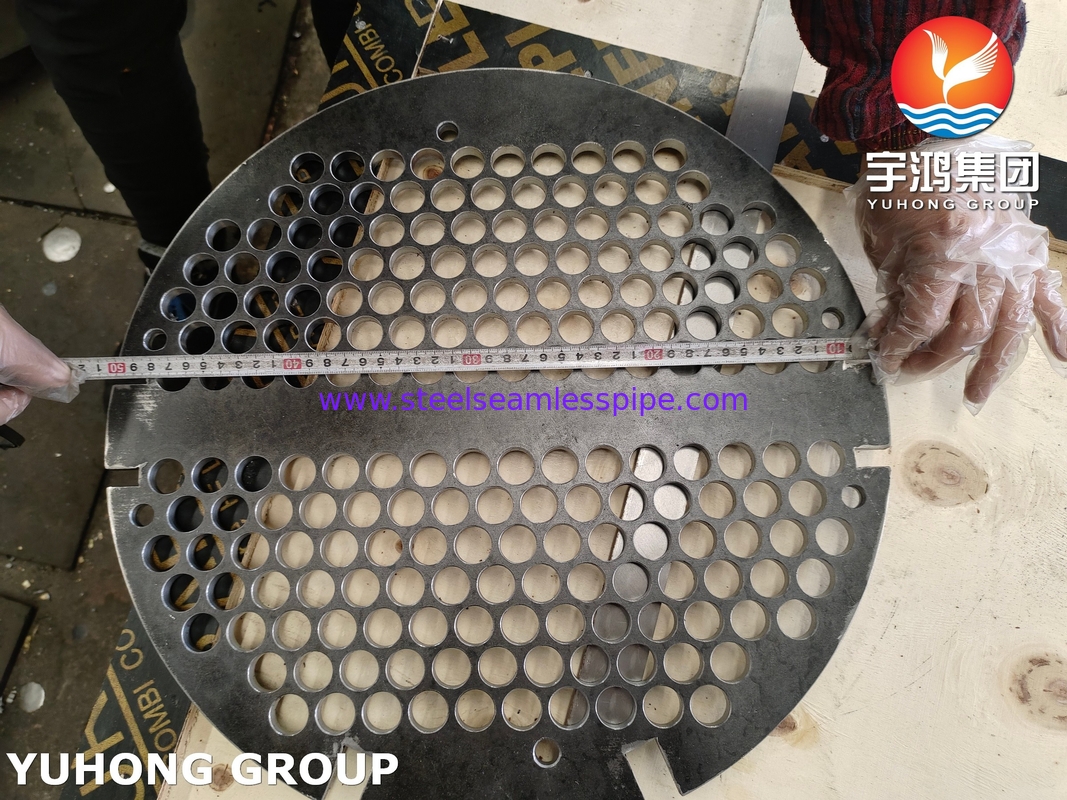

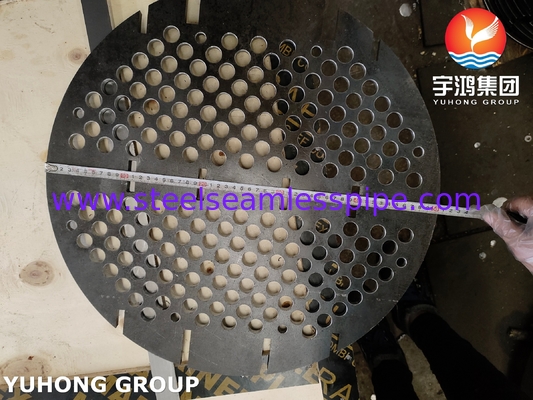

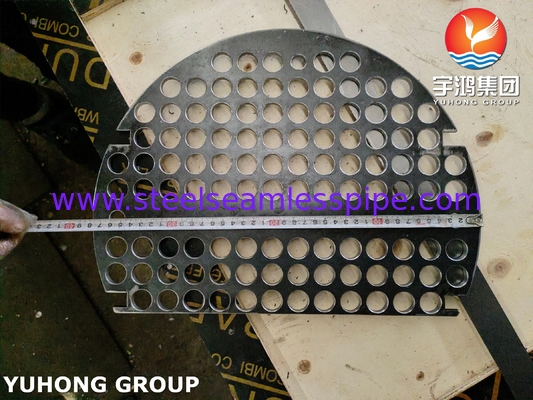

Una lámina de tubo es una placa que se utiliza para sostener los tubos en un intercambiador de calor de cáscara y tubo. Los tubos están alineados de manera paralela, y apoyados y sostenidos en su lugar por láminas de tubo.La lámina de tubo es una placa circular que está perforada para que los tubos puedan caber a través de las aberturas.
Descripción

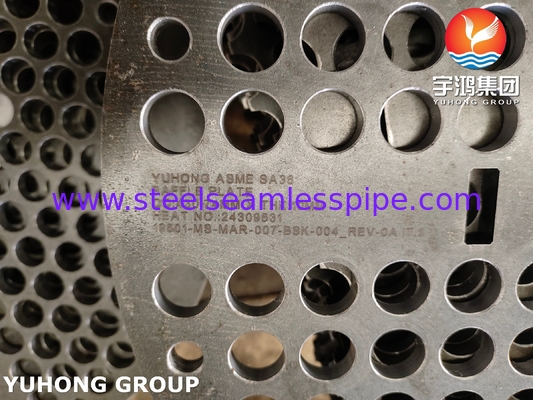

La hoja de tubo de acero al carbono ASME SA36 es un material estructural económico y práctico adecuado para la fabricación de chapas de tubo en condiciones normales de trabajo.El diseño debe seguir estrictamente las especificaciones ASME, evaluar su aplicabilidad en combinación con condiciones de trabajo específicas y seleccionar materiales de mayor rendimiento cuando sea necesario para garantizar la seguridad y la durabilidad del equipo.
El acero al carbono SA36 tiene una buena soldabilidad, pero es necesario seleccionar procesos apropiados (como el precalentamiento antes de la soldadura,electrodos de bajo contenido de hidrógeno) según el grosor para evitar grietas frías.
Propiedades mecánicas del SA36:
| El espesor (mm) |
Resistencia al rendimiento (≥Mpa) |
Resistencia a la tracción (Mpa) |
Elongado en ≥,% |
| T≤200 |
250 |
400 a 550 |
200 mm |
50 mm |
200
| 220 |
400 a 550 |
20 |
23 |
|
Composición química del acero al carbono SA36
| Composición de los principales elementos químicos del A36 |
| El espesor ((mm) |
C. Las |
Sí, sí. |
En |
P |
El S |
Cu (min.) acero de cobre |
| T ≤ 20 |
0.25 |
0.40 |
- ¿ Qué? |
0.04 |
0.05 |
0.20 |
20
| 0.80 y uno.20 |
|
40
| 0.26 |
0.15 a 0.40 |
|
65
| 0.27 |
0.85 y uno.20 |
|
100
| |
|
Aplicación Equipo de media y baja tensión:
1Equipo de intercambio de calor
Intercambiador de calor de cáscara y tubo: se utiliza como una lámina de tubo para fijar y separar el haz de tubo y el medio de la cáscara, adecuado para el intercambio de calor de medios no corrosivos como el agua-agua y el vapor-agua.
Condensador: En plantas de energía o sistemas de refrigeración, soporta el condensador y distribuye el medio de enfriamiento (como agua de mar o agua dulce).Debe prestarse atención a las medidas de protección en el entorno de corrosión por iones de cloruro.
Evaporador: se utiliza para procesos de evaporación a baja presión, como los equipos de procesamiento de alimentos o de concentración química.
2. recipientes a presión
Tanques de almacenamiento a baja presión: almacenan aire comprimido, agua o productos derivados del petróleo (ambiente no ácido), como los tanques de aire comprimido de fábrica y los tanques tampón de tratamiento de agua.
Contenedor de separación: separador gas-líquido o depósito de precipitación, adecuado para el tratamiento previo de petróleo y gas o para la separación de medios en procesos químicos.
El recipiente de reacción: lleva reacciones químicas leves (como reacciones de pH neutro) y debe combinarse con revestimiento o recubrimiento para evitar la corrosión.
3Calderas y sistemas térmicos
Componentes de calderas de baja presión: láminas de tubos y marcos de soporte de calderas de vapor sin presión o de baja presión, como pequeñas calderas industriales o sistemas de calefacción.
Apoyo de tubería térmica: parte estructural utilizada para fijar tuberías o apoyar el equipo auxiliar de la caldera.
4- Estructura industrial general
Base de los equipos mecánicos: como la base de instalación de bombas, compresores o válvulas, aprovechando su rigidez y su fácil procesamiento.
Plataforma y marco de escalera mecánica: se requiere una plataforma de estructura de acero de fábrica, soporte para pasarelas, tratamiento anticorrosivo de la superficie (como galvanizado o pintura).
Flange de tubería y placa de conexión: partes de conexión de flange en sistemas de tuberías de baja presión.
5Equipo de tratamiento de aguas y protección del medio ambiente
Hoja de tubo del equipo de filtro: se utiliza para filtro multimedios o torre de adsorción de carbón activado, fijando el tubo de entrega del material del filtro.
En el caso de las instalaciones de tratamiento de aguas residuales, el mantenimiento estructural del tanque de aireación o del tanque de sedimentación debe prestarse atención a las medidas anticorrosión en entornos húmedos.
Entorno frágil a baja temperatura: cuando la temperatura es inferior a -29 °C, debe verificarse la resistencia al impacto, de lo contrario se debe seleccionar el acero a baja temperatura como el SA537.
