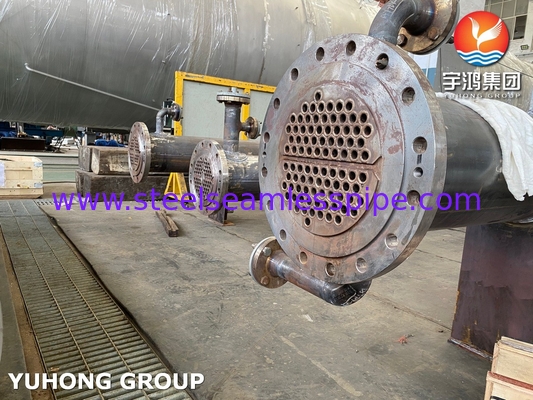

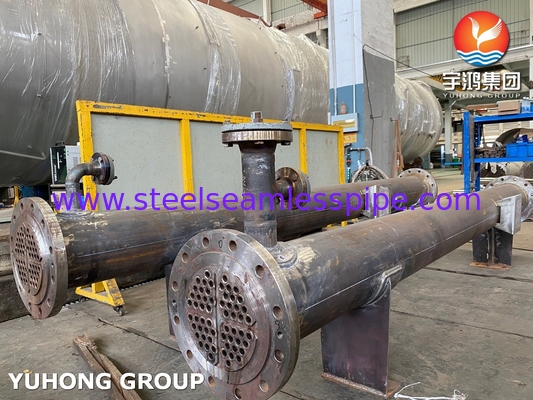

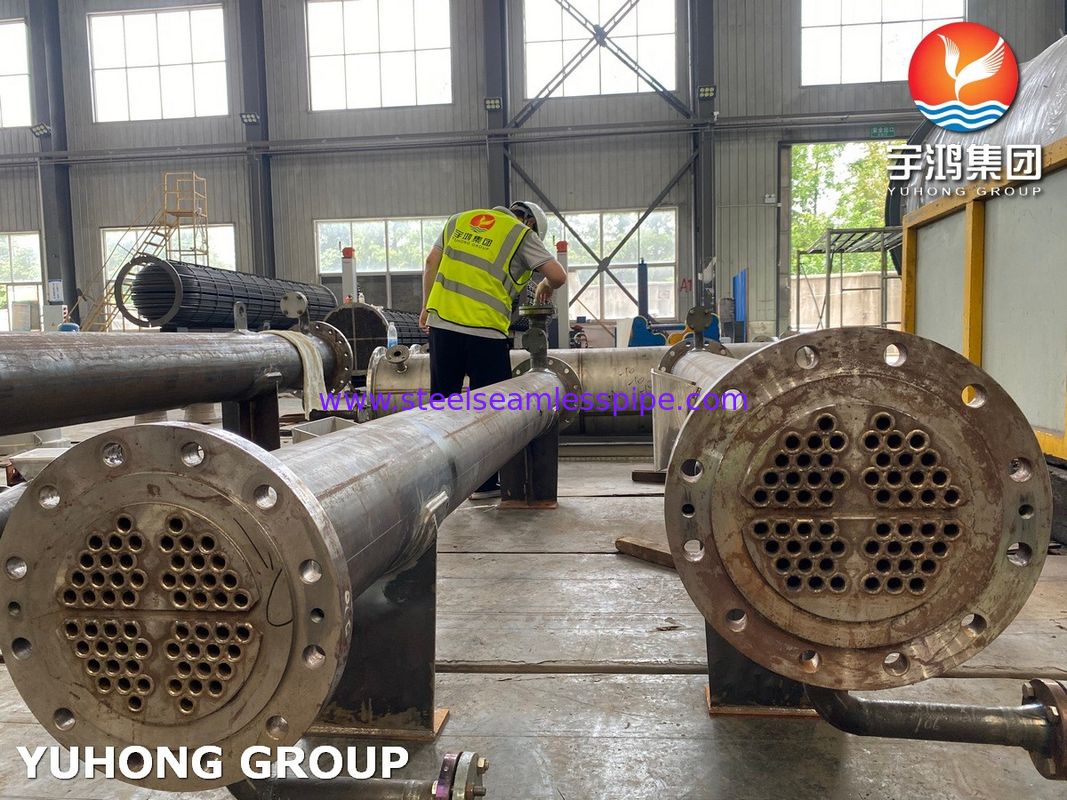

Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1

Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1

  • Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1
  • Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1
  • Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1
  • Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1
Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1
Datos del producto:
Lugar de origen: China.
Nombre de la marca: YUHONG
Certificación: ASME SEC. VIII DIV.1, TEMA R
Número de modelo: H-BEM
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: 0-1000000USD
Detalles de empaquetado: Cajas de madera para la exportación
Tiempo de entrega: Entre 30 y 60 días
Condiciones de pago: T/T, L/C, D/A
Capacidad de la fuente: 15 SETS/MONTH
Contacto
Todos los productos
Tubo sin costura de acero inoxidable (290)
Tubo inconsútil de acero inoxidable (277)
Tubería de acero inoxidable a dos caras (127)
Tubo de acero inoxidable del duplex (29)
Tubo de aguja (107)
Tubo de aleta (631)
intercambiador de calor (17)
tubo del cambiador de calor (424)
Envase de tubos para intercambiadores de calor (37)
Cambiador de calor Tubesheet (116)
bafle del cambiador de calor (36)
Frío de aire (8)
Contenedor de presión (4)
tubo soldado con autógena de acero inoxidable (57)
Tubo soldado con autógena del acero inoxidable (114)
Tubo de la aleación de níquel (261)
Tubo de la aleación de níquel (79)
Tubo de la aleación de cobre (227)
Tubo del acero de aleación (184)
Tubo del titanio (10)
tubo recocido brillante (153)
Tubo de caldera (145)
colocación de acero (804)
Reborde de acero (590)
Las demás (391)
Partes de revestimiento (7)
Descripción detallada del producto
El tubo: Se aplicarán las disposiciones siguientes: Lazo Rod: SA36 y SA36
bafle: SA516-70 y SA516-70 Apoyo de deflector: SA516-70 y SA516-70
Placa del choque: SA516-70 y SA516-70 Tubesheet: Se aplicará el procedimiento de ensayo de la norma SA.266-4N+SS31803
Resaltar:

SS31803 Tubos Intercambiador de calor de tubos con concha

,

SA-106 Grupo de tubos para intercambiadores de calor

,

SS31803 Envase de tubos para intercambiadores de calor

Conchas y intercambiadores de calor de tubos ASME Sección VIII División 1 Estampilla U Certificado

  • - ¿ Qué?Durabilidad : Los tubos SS31803 son resistentes al agrietamiento por corrosión por cloruro de tensión (SCC) en ambientes adversos.
  • - ¿ Qué?Trazabilidad : Certificados completos de ensayo de molino (MTC) para todos los materiales.
  • - ¿ Qué?Cumplimiento global : Cumple con las normas ASME, PED 2014/68/UE y EN 13445

SS31803 Tubos y SA-106 Conchas de grado BConstrucción de materiales - ¿ Qué?

  • - ¿ Qué?- ¿ Qué?: ASME SA106 Acero al carbono de grado B (resistencia a altas temperaturas y presiones).
  • - ¿ Qué?Los tubos.: ASTM SA789 UNS S31803 acero inoxidable dúplex (resistencia superior a la corrosión por cloruro, ideal para aplicaciones marinas y químicas).
  • - ¿ Qué?Componentes críticos - ¿ Por qué?
    • - ¿ Qué?- ¿ Qué es?: SA266-4N + SS31803 revestido (diseño de doble capa anticorrosión).
    • - ¿ Qué?Los deflectores/placas de apoyo : SA516-70 acero al carbono (alta integridad estructural).
    • - ¿ Qué?Flanges y sujetadores : SA193-B7/SA194-2H pernos y tuercas (enhebrado de alta resistencia conforme a la norma ASME).

- ¿ Qué?

- ¿ Qué?Sección VIII de la ASME División 1 Conformidad - ¿ Qué?

  • Trazabilidad completa de los materiales y procesos de fabricación.
  • Prueba de presión a 1,5 veces la presión de diseño con métodos hidrostáticos/pneumáticos.

- ¿ Qué?

- ¿ Qué?Diseño personalizable - ¿ Qué?

  • - ¿ Qué?Configuraciones opcionales : planchas de tubos fijas, U-tubos o cabezas flotantes.
  • - ¿ Qué?Accesorios.: placas de identificación SA240-304, ruedas de elevación SA516-70N y cabezales de puesta a tierra SA36 (seguridad electroquímica).



- ¿ Qué?Especificaciones de rendimiento - ¿ Qué?

  • - ¿ Qué?Presión máxima de diseño: 1500 psi (lado de la cáscara), 1200 psi (lado del tubo).
  • - ¿ Qué?Rango de temperatura : -20 °C a 350 °C.
  • - ¿ Qué?El acabado de la superficie: 3,2 μm Ra para una eficiencia óptima de transferencia de calor.



Cuadro de especificaciones técnicas - ¿ Qué?

Componente Normas de materiales Propiedades clave
- ¿ Qué?- ¿ Qué?- ¿ Qué? Se aplicarán las siguientes medidas: Alta resistencia a la tracción, soldadura
- ¿ Qué?Los tubos.- ¿ Qué? Se aplicarán los siguientes requisitos: Resistencia a los agujeros (PREN ≥35)
- ¿ Qué?- ¿ Qué es?- ¿ Qué? Se aplicarán las siguientes medidas: La capa revestida minimiza la corrosión galvánica
- ¿ Qué?Las juntas.- ¿ Qué? Grafito flexible Sello a prueba de fuego y resistente a los productos químicos
- ¿ Qué?¿ Qué es eso?- ¿ Qué? SA516-70 y SA516-70 Supresión del vórtice, optimización del flujo
- ¿ Qué?Las bridas.- ¿ Qué? SA105N (cascarón/canal) Las caras RF o RTJ según la norma ASME B16.5



Intercambiador de calor de carcasa y tubos con certificación U Stamp ASME Sección VIII División 1 0
