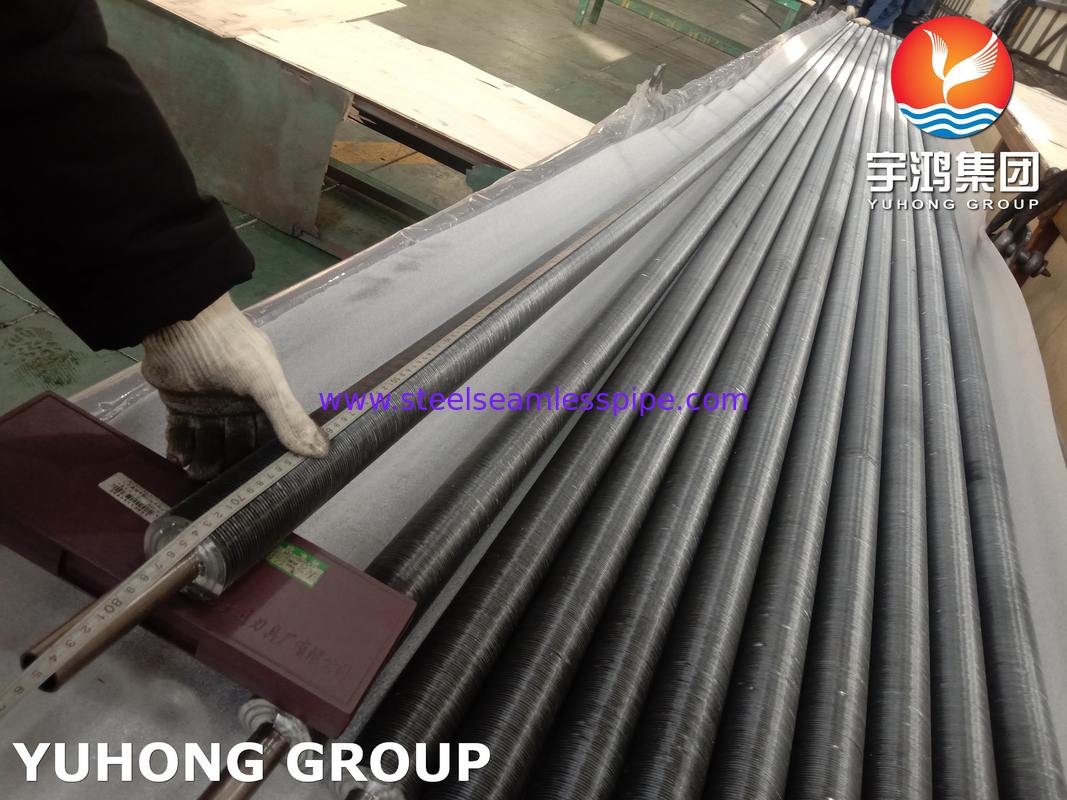

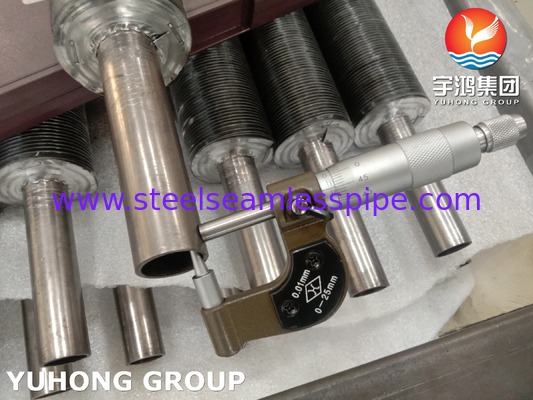

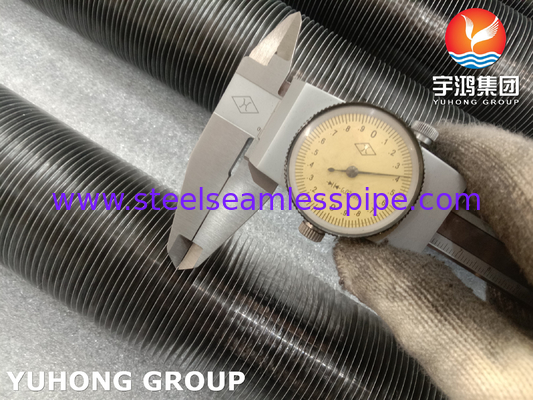

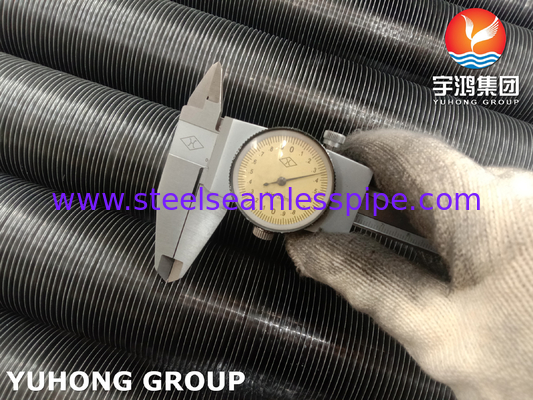

ASME SB163 N04400 Tubo de aleta incrustado con aleta de aluminio para enfriador de aire y recalentador de gas

1Material del tubo base: Monel 400 (N04400 de la SNU)

Composición:

• El níquel (Ni): 63 ∼67%

• Cobre (Cu): 28 ∼ 34%

• Hierro (Fe): ≤ 2,0%

• Manganeso (Mn): ≤ 2,0%

• Carbono (C): ≤ 0,3%

• El sulfuro (S): ≤ 0,024%

Propiedades mecánicas:

• Resistencia a la tracción: 550-780 MPa
• La resistencia al rendimiento es de 240-550 MPa.
• El alargamiento: 35-50% (a una longitud de ancho de 50 mm)
• Dureza: 70 ‰ 90 HRB (Rockwell B)

Los límites de temperatura:

• Servicio continuo: hasta 600°C
• Uso a baja temperatura: mantiene la ductilidad hasta -200 °C (-328 °F).

Resistencia a la corrosión:

• Resiste el agrietamiento por corrosión por estrés inducido por cloruro (SCC), el agujero y la corrosión por grietas.
• Compatible con ácido sulfúrico (concentración < 50%), ácido clorhídrico (< 20%), ácido fluorhídrico y álcalis.

2Material de las aletas: Aluminio (Al)

• Alta conductividad térmica: La eficiencia superior de transferencia de calor del aluminio mejora la tasa general de intercambio de calor.
• Ligero: reduce el peso total del conjunto manteniendo la integridad estructural.
• Costo-Eficacia: ofrece un equilibrio entre el rendimiento y la asequibilidad en comparación con las aleaciones exóticas.
• Resistencia a la corrosión: forma naturalmente una capa protectora de óxido, adecuada para ambientes moderados (cuando se combina con Monel 400, extiende la aplicabilidad a condiciones más duras).

3. Características del diseño

• Tecnología de aletas incrustadas: las aletas de aluminio están firmemente unidas al tubo base Monel 400 mediante expansión mecánica o hidráulica, lo que garantiza un contacto térmico y una durabilidad óptimos.
• Personalización: Disponible en varias densidades de aletas, alturas y longitudes de tubos para satisfacer los requisitos específicos de transferencia de calor.
• Flexibilidad de aplicación: adecuado para intercambiadores de calor, condensadores, calderas y sistemas de enfriamiento en industrias como la petroquímica, la generación de energía y la ingeniería marina.

4Aplicación

• Sistemas marinos y offshore
• Intercambiadores de calor de las plantas de desalinización
• Los refrigeradores de ácido sulfúrico (H2SO4)
• Recalentadores de gas ácido (H2S)
• Condensadores de vapor en plantas geotérmicas
• Recuperación de calor de los gases de combustión
• Evaporadores de amoníaco (NH3)
• Ventiladores de recuperación de calor

5Ventajas

Durabilidad: El Monel 400 es resistente a los agujeros, la corrosión de las grietas y el agrietamiento por corrosión por esfuerzo.

Eficiencia: Las aletas de aluminio maximizan la superficie para una rápida disipación de calor.

Adaptabilidad: Se desempeña de manera fiable en temperaturas extremas y medios corrosivos.
