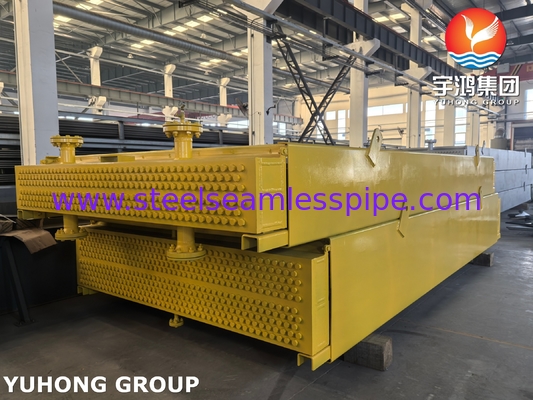

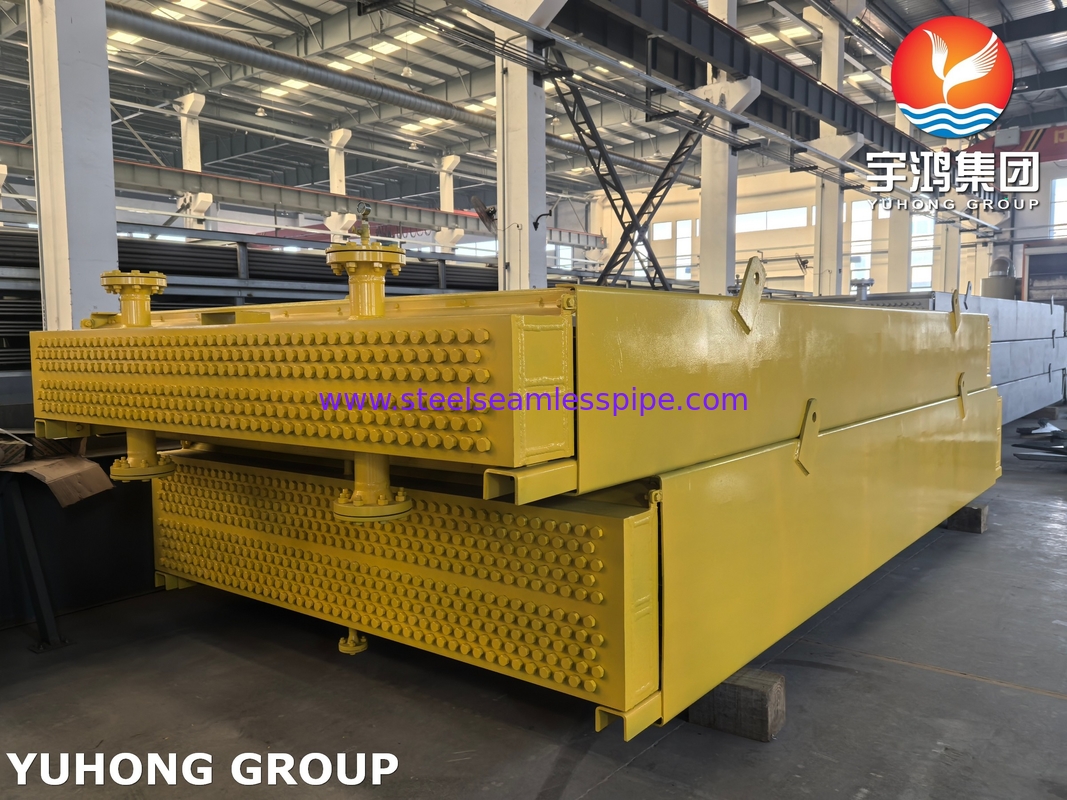

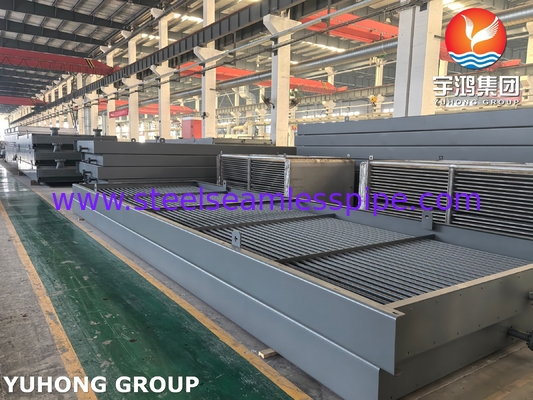

Refrigerador de aire horizontal de calado forzado con tubo de aleta API calado forzado
Un enfriador de aire horizontal de chorro forzado (FDAC) es un intercambiador de calor especializado diseñado para enfriar fluidos de proceso utilizando aire, comúnmente empleado en industrias donde la escasez de agua o la eficiencia es una preocupación.Aquí hay una descripción detallada:
Componentes clave y diseño

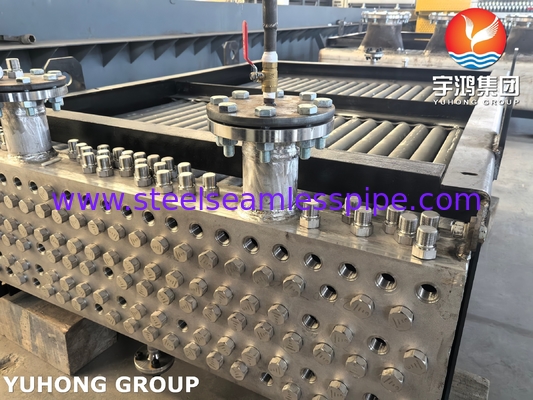

- Enlaces de tubos con aletas: tubos horizontales con aletas para maximizar el área de superficie para la transferencia de calor.
- Ventiladores de corriente forzada: Ventiladores axiales o centrífugos situados debajo del haz de tubos para empujar el aire a través del sistema, asegurando un flujo de aire controlado.
- Cámara de plenos: dirige el flujo de aire uniformemente sobre los tubos, optimizando la eficiencia de enfriamiento.
- Estructura de soporte: eleva la unidad para facilitar el flujo de aire y proporcionar acceso de mantenimiento.
- Las lámparas/romperas: ajustables para regular el flujo de aire y adaptarse a los cambios ambientales o operativos.
Principio de trabajo
Flujo de fluidos de proceso: fluido caliente (por ejemplo, hidrocarburos, agua o gases) circula a través de tubos horizontales con aletas.
Flujo de aire: los ventiladores forzan el aire ambiente sobre los tubos, absorbiendo el calor del fluido.
Configuración de flujo cruzado: el aire se mueve perpendicularmente a los tubos, maximizando la eficiencia del intercambio de calor.
Ventajas
Eficiencia energética: Efectivo enfriamiento con menor consumo de agua, ideal para regiones áridas.
Bajo mantenimiento: Los ventiladores están a nivel del suelo, lo que simplifica el acceso para el mantenimiento.
Refrigeración ajustable: Las válvulas y las velocidades variables del ventilador (a través de VFD) permiten un control preciso de la temperatura.
Ahorro de espacio: el diseño horizontal se adapta a instalaciones industriales compactas.
Los desafíos
Consumo de energía: Los ventiladores requieren una potencia significativa, especialmente en entornos de alta temperatura.
Sensibilidad al ambiente: en climas calurosos el rendimiento disminuye; puede ser necesario un enfriamiento adicional (por ejemplo, nebulización).
Ruido: el funcionamiento del ventilador puede generar ruido, lo que requiere una mitigación acústica.
Requisitos de espacio: Una distancia libre adecuada alrededor de la unidad es crítica para el flujo de aire.
Los FDAC son una solución sólida para la refrigeración industrial, equilibrando la eficiencia con la flexibilidad operativa.su adaptabilidad las convierte en indispensables en los sectores que priorizan la conservación y la fiabilidad del agua.
El tipo normal de enfriador esEn el caso de las máquinas de refrigeración de aire horizontal de corriente forzada, las máquinas de refrigeración de aire horizontal de corriente inducida y las máquinas de refrigeración de aire inclinado.
Aplicaciones de los enfriadores de aire
Petróleo y gas: Refrigeración de fluidos de proceso de refinería o gases de condensación.
Instalaciones eléctricas: refrigeración del sistema auxiliar (por ejemplo, aceite lubricante para turbinas).
HVAC: Aire acondicionado a gran escala en edificios comerciales.
Instalaciones químicas: control de temperatura para reactores o almacenamiento.
Solución de problemas en el mantenimiento del enfriador de aire
| Cuestiones |
Causas |
Solución |
| Eficiencia de refrigeración reducida |
Las aletas rotas, falla del ventilador |
Limpia los tubos, revisa las correas de los ventiladores |
| Vibración |
Fan desequilibrado, resonancia |
Ventilador de reequilibrio, soportes de control |
| Fugas |
Corrosión, falla de las juntas |
Prueba de presión, sustitución de las juntas |
| Consumo de energía elevado |
aletas sucias, ventilador desalineado |
Limpiar, ajustar el paso del ventilador |
