Un enfriador de aire con tubos aleteados es un dispositivo que enfría un fluido caliente (líquido o gas) soplando aire ambiente sobre un haz de tubos. El componente clave es el tubo aleteado, que es un tubo base con aletas adheridas a su superficie externa. Estas aletas aumentan drásticamente el área de superficie para la transferencia de calor, haciendo que el proceso de enfriamiento sea mucho más eficiente que el uso de tuberías lisas.
El principio básico es la transferencia de calor sensible: el fluido de proceso caliente dentro de los tubos pierde calor al aire más frío que pasa sobre las aletas, lo que hace que la temperatura del fluido disminuya.

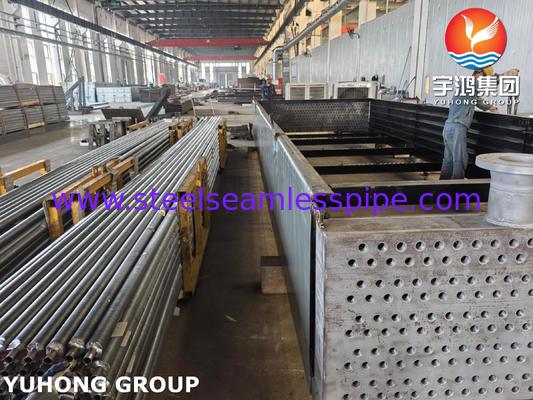

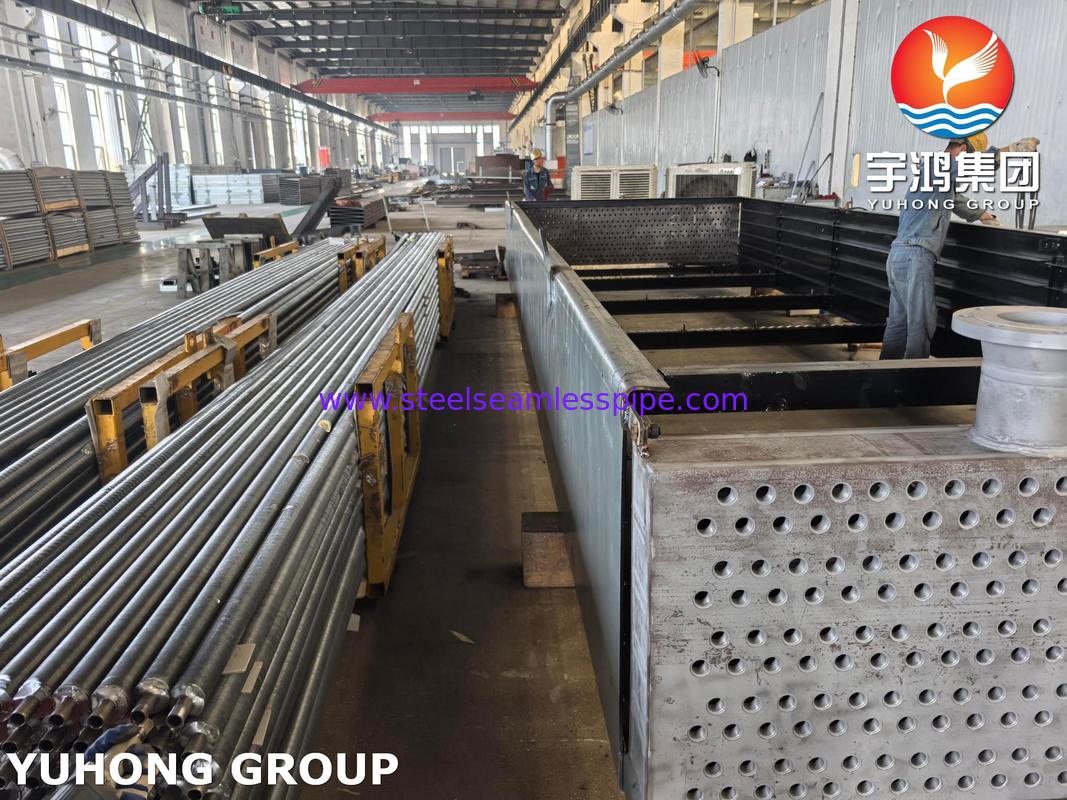

Componentes clave

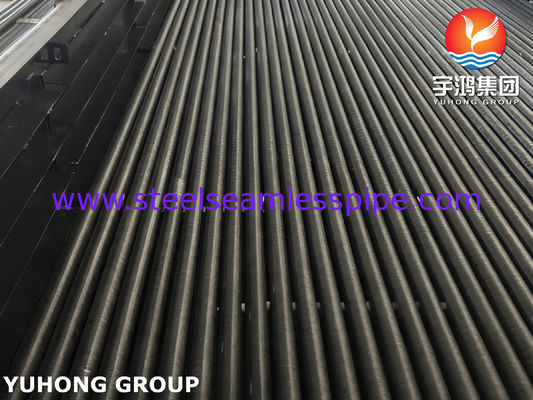

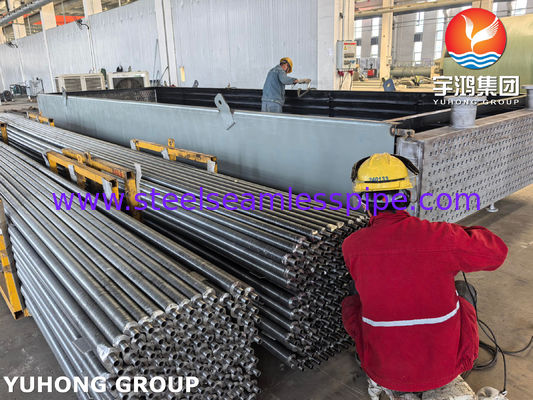

1. Tubos aleteados (el corazón del sistema):
Tubo base: El tubo interno que transporta el fluido de proceso (por ejemplo, agua, aceite, productos químicos, vapor).
Aletas: Superficies extendidas adheridas al exterior del tubo base. Son la interfaz principal para la transferencia de calor al aire.
Tipos de aletas comunes:
Aletas "L": Una tira de material de aleta enrollada alrededor del tubo con una base en forma de "L". Común para temperaturas moderadas.
Aletas "G": Similares a las de pie en L, pero con un bloqueo más ajustado, mejor para temperaturas más altas y ciclos térmicos.
Aletas incrustadas: La aleta se enrolla en una ranura mecanizada en el tubo y luego se enrolla a tensión para una unión integral muy fuerte. Excelente para altas temperaturas y presiones.
Aletas extruidas: Se crea una aleta extruyendo aluminio de un tubo bimetálico (por ejemplo, una manga de aluminio sobre un núcleo de acero). Esto proporciona una unión perfecta y altamente eficiente y es muy robusta.
2. Ventiladores y motores:
Ventiladores axiales: Ventiladores grandes, similares a hélices, que mueven un gran volumen de aire a través del haz de tubos.
Motores de ventiladores: Típicamente motores eléctricos, a veces con variadores de frecuencia (VFD) para un control preciso de la temperatura.
3. Estructura y plenum:
Un marco de acero resistente que soporta el haz de tubos y el conjunto del ventilador.
Un plenum es una cámara cerrada que asegura que el aire se dirija uniformemente a través del haz de tubos y no escape por los lados.

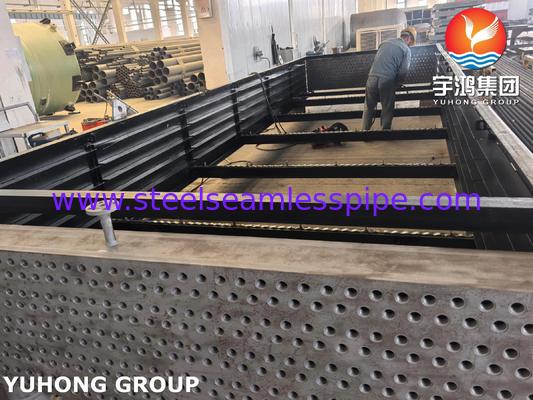

4. Cabezales:
Cajas o tuberías en cada extremo del haz de tubos donde el fluido de proceso se distribuye a los tubos individuales (cabezal de entrada) y se recoge después del enfriamiento (cabezal de salida).
El proceso
1. Fluido caliente en: El fluido de proceso caliente entra en el cabezal de entrada.
2. Distribución: El cabezal distribuye el fluido uniformemente en los múltiples tubos aleteados.
3. Transferencia de calor: A medida que el fluido fluye a través de los tubos, su calor se conduce a través de la pared del tubo y hacia las aletas.
4. Flujo de aire: El(los) ventilador(es) axial(es) fuerzan una gran corriente de aire ambiente a través del exterior de los tubos aleteados. Este aire recoge el calor de las aletas y las superficies de los tubos.
5. Fluido enfriado fuera: El fluido ahora enfriado se recoge en el cabezal de salida y se envía de vuelta al sistema de proceso.
6. Aire caliente fuera: El aire caliente se descarga a la atmósfera.
Todo este proceso es un circuito cerrado para el fluido de proceso, lo que significa que no entra en contacto con el aire de enfriamiento, lo que evita la contaminación y la pérdida.
Tipos de enfriadores de aire
Tiro forzado: El ventilador está ubicado en el lado de entrada, empujando el aire a través del haz de tubos. El haz de tubos es más fácil de acceder para el mantenimiento, pero el ventilador está expuesto al aire frío ambiente.
Tiro inducido: El ventilador está ubicado en el lado de salida, tirando del aire caliente a través del haz de tubos. Esto proporciona una distribución de aire más uniforme y protege el ventilador de la intemperie, pero el motor del ventilador funciona en un ambiente caliente.
Aplicaciones comunes
Los enfriadores de aire son omnipresentes en las industrias donde el agua es escasa, costosa o donde la pureza del fluido de proceso es crítica.
1. Refinerías y plantas petroquímicas: Enfriamiento de corrientes de hidrocarburos, condensadores superiores para columnas de destilación, enfriamiento del efluente del reactor.
2. Centrales eléctricas: Enfriamiento del aceite lubricante de la turbina, sistemas de agua de enfriamiento de circuito cerrado.
3. Estaciones de compresores: Postenfriadores e interenfriadores para aire o gas comprimido.
4. HVAC y refrigeración: Como condensadores (rechazando el calor del refrigerante al aire).
5. Procesos industriales: Enfriamiento de aceite hidráulico, temple y enfriamiento de procesos en la fabricación.
Ventajas frente a otros enfriadores (como las torres de enfriamiento)
Un enfriador de aire con tubos aleteados es un intercambiador de calor robusto, que ahorra agua y es eficiente. Su diseño supera inteligentemente las malas propiedades de transferencia de calor del aire mediante el uso de superficies extendidas (aletas), lo que lo convierte en la solución ideal para el enfriamiento industrial donde se requiere un sistema confiable, de circuito cerrado y respetuoso con el medio ambiente.
