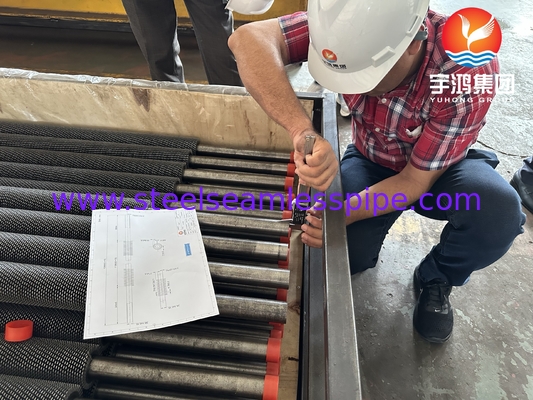

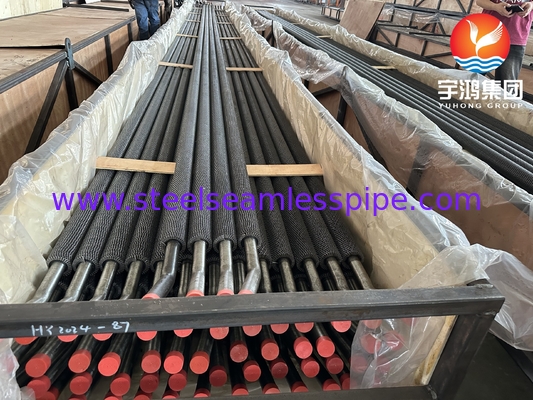

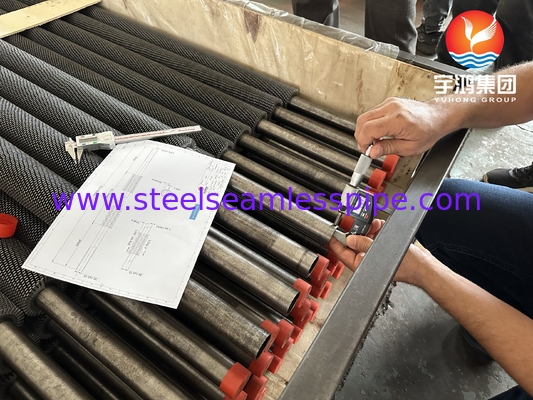

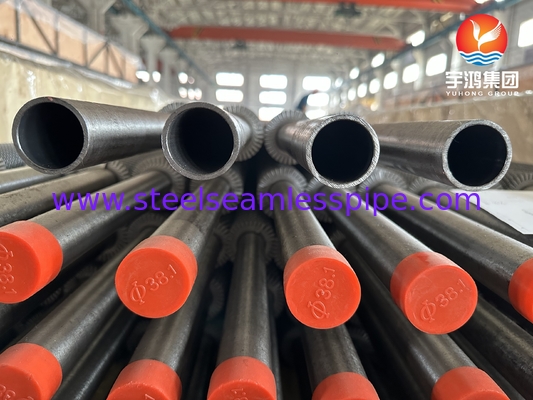

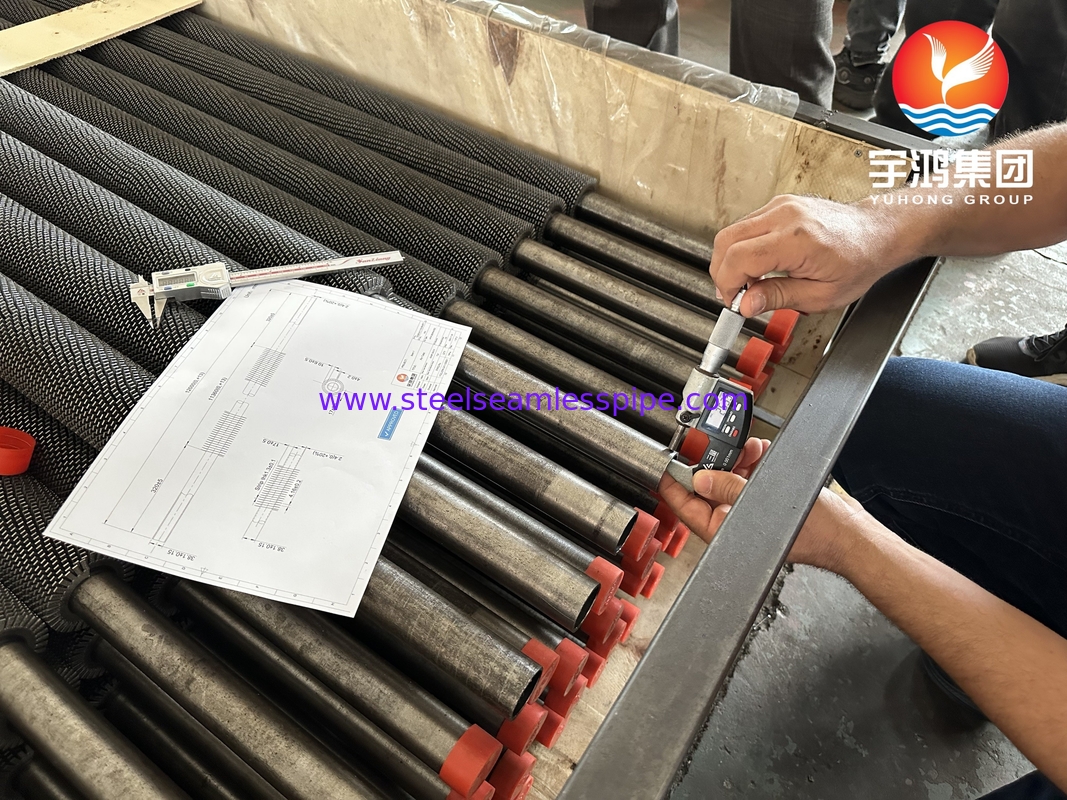

ASME SA213 T22 Tubos de aleación de acero HFW con aletas dentadas para proyectos de refinerías
Se aplicará la norma ASME SA213. Especificación para calderas, supercalentadores y tubos de intercambiadores de calor de acero de aleaciones ferríticas y austeníticas sin soldadura.Fabricación y condición ️ Los tubos se fabricarán por el proceso sin costuras y se acabaran en caliente o en frío, según lo especificado.
Eltubo de aletas dentadases una forma especial e importante de tubo de aleta espiral soldado a alta frecuencia / HFW. Antes de que la cinta de acero utilizada para las aletas se someta a soldadura de alta frecuencia, se corta a una cierta altura y profundidad.Durante el proceso de enrollamiento y soldadura en el tubo baseLos experimentos y documentos pertinentes han demostrado que, debido a las aletas dentadas, la perturbación del flujo de aire se incrementa,que mejora la transferencia de calor y favorece la descarga de polvo acumulado.
Materiales de tubos y aletaspueden ser de carbono, aleación ferrítica o aleación austenítica y pueden ser de combinaciones de materiales similares o diferentes.
Composición química máximo en %
| Grado |
El carbono |
El manganeso |
Fósforo |
El azufre |
El silicio |
El cromo |
El molybdeno |
| T22 / K21590 |
0.05 a 0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.50 |
1.90 a dos. ¿Qué quieres decir?60 |
0.87-1. ¿Qué quieres decir?13 |
Propiedades mecánicas
| Grado |
Resistencia a la tracción, min. |
Fuerza de rendimiento, min. |
Elongado (%) |
La dureza, Max. |
| T22 / K21590 |
60ksi, 415MPa |
30ksi,205MPa |
30 |
163 HB/170 HV |
85 HRB |
Aplicación de proyectos clave
The alloy steel high-frequency welding / HFW serrated finned tube is a heat transfer component specifically designed for use in high-temperature and corrosive environments within oil refineries projectsLas aletas dentadas pueden crear turbulencias y romper las capas térmicas.
Trenes de precalentamiento de petróleo crudo --- en intercambiadores de precalentamiento para calentar el petróleo crudo antes de la destilación
Punto especial: el acero aleado (por ejemplo, T5, T9, T11, T22, P5, P9, P11, P22, P91) resiste la corrosión a altas temperaturas por el azufre y el crudo ácido
Unidades de hidroprocesamiento (UHP) --- en intercambiadores de alimentación/efluentes y calentadores de carga de reactor
Punto especial:resistente a ambientes de hidrógeno a alta presión (hidrotratamiento e hidrocraqueo)
Unidades de coqueado retardado --- en tubos de calefacción de coque y sistemas de recuperación de calor residual
Punto especial:resistente al coqueo y al ciclo térmico debido a la composición del acero aleado
Unidades de craqueo catalítico por fluidos (FCC) --- en precalentadores de aire con regenerador y en calderas de recuperación de calor de gases de combustión
Punto especial: hyles gases de escape de alta temperatura (hasta 700°C/1300°F) / El acero aleado resiste la erosión de las partículas del catalizador
Unidades de recuperación de azufre (SRU) --- en calderas de calor residual y condensadores en unidades de proceso Claus
Punto especial:resistente a la corrosión del azufre (H2S, SO2, SO3)
Recalentadores y condensadores --- en recalentadores de aminas (eliminación de H2S) y condensadores aéreos
Punto especial:El acero aleado es resistente a la corrosión por aminas y al crackado por esfuerzo
