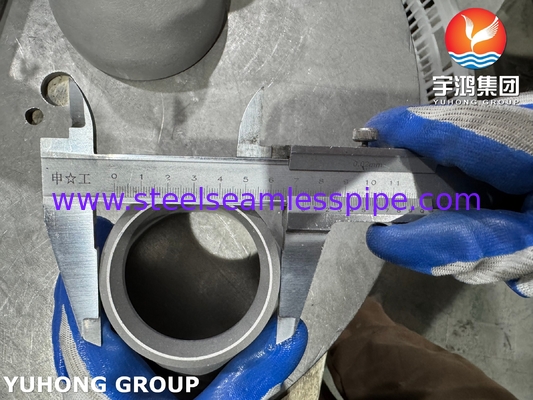

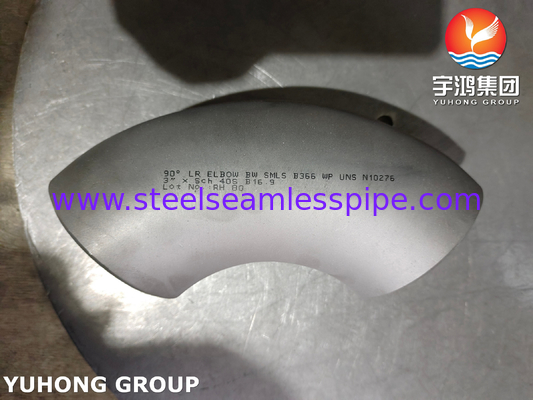

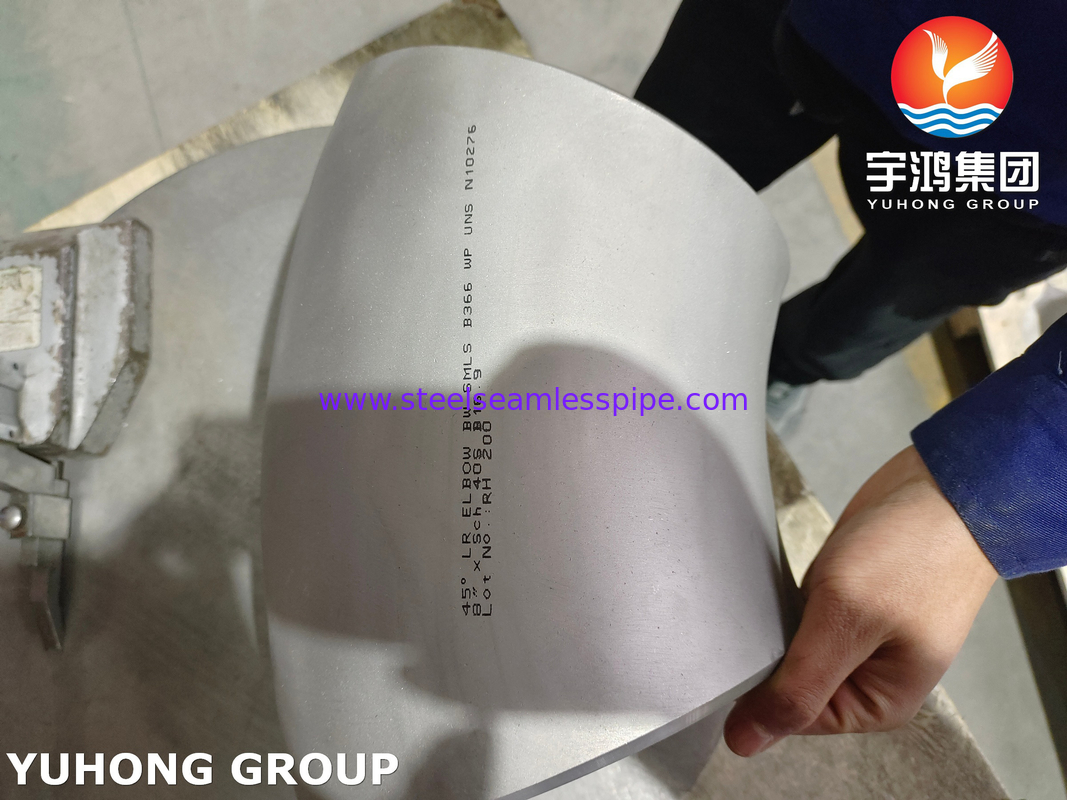

Codo ASTM B366 UNS N10276 / Hastelloy C276, accesorio soldado a tope de acero Hastelloy

El ASTM B366 UNS N10276 (comúnmente conocido como Hastelloy C276) es una aleación de níquel-molibdeno-cromo con una resistencia excepcional a la corrosión en una amplia gama de entornos severos. Esta aleación es particularmente conocida por su capacidad para resistir agentes oxidantes y reductores fuertes, así como su resistencia a la corrosión localizada, como la corrosión por picaduras y la corrosión intersticial.

Características del codo Hastelloy C276 con soldadura a tope:

• Composición del material:

  • Níquel (Ni): Contenido predominantemente alto para una resistencia superior a la corrosión.
  • Molibdeno (Mo): Mejora la resistencia a los agentes reductores.
  • Cromo (Cr): Proporciona una excelente resistencia a los entornos oxidantes.

• Resistencia a la corrosión:

  • Resistencia excepcional en entornos de procesos químicos, incluidos oxidantes fuertes, cloruros y sales oxidantes.
  • Adecuado para aplicaciones en industrias donde es común la exposición al ácido clorhídrico, ácido sulfúrico y agentes oxidantes como cloruros férricos y cúpricos.

• Resistencia mecánica:

  • Excelentes propiedades mecánicas que garantizan una alta resistencia y durabilidad bajo presión y condiciones de alta temperatura.

• Aplicaciones:

  • Ampliamente utilizado en las industrias de procesamiento químico, petroquímica, marina y farmacéutica.
  • Ideal para sistemas de tuberías que manejan fluidos altamente corrosivos.

• Estándar de fabricación:

  • Producido y probado bajo el estándar ASTM B366, que garantiza una fabricación de alta calidad y pruebas rigurosas para accesorios soldados a tope.

Especificación:

Composición química:

Propiedades mecánicas:

Dimensión:

Tamaño nominal		Diámetro exterior en el bisel (mm)	Centro al extremo (mm)
			Codo de 90°		Codo de 45°
DN	NPS	O.D.	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Notas: 1) Además de estos, también se aplican GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253, etc. 2) El codo con NPS superior a 48 se fabricará sujeto a los tamaños acordados por el comprador y el fabricante.
