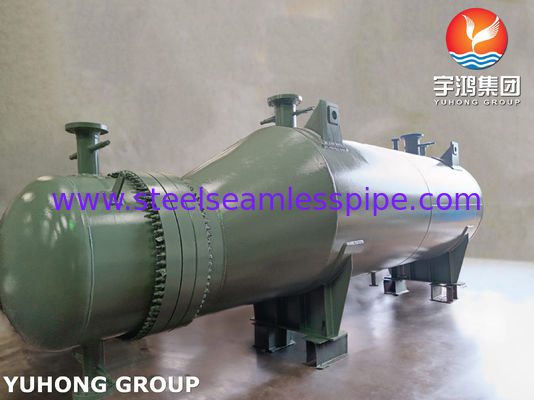

Intercambiador de calor de carcasa y tubos API 660: Solución superior de transferencia de calor para industrias

Recalentador de tipo caldera, intercambiador de calor de tipo caldera, intercambiador de calor de tipo TEMA K, intercambiador de calor de tipo API 660 de cáscara y tubo

TEMA (en inglés)El estándar es para “Asociación de Fabricantes de Intercambiadores Tubulares” y es un conjunto de estándares que fueron desarrollados por los principales fabricantes de carcasas y tubos.Estas normas definen el estilo del intercambiador de calor y las tolerancias de mecanizado y montaje. One of the advantages of selecting a shell & tube manufacturer that builds to TEMA specifications is that the end-user is assured that they will receive and install a piece of equipment that is built to certain specification’s and criteria.

TEMA C Servicio general
TEMA B Servicio químico
Servicio de refinería TEMA R

Las demás partidasEs una norma que detalla los requisitos específicos para el diseño, fabricación, inspección, ensayo y envío de intercambiadores de calor de cáscara y tubo.

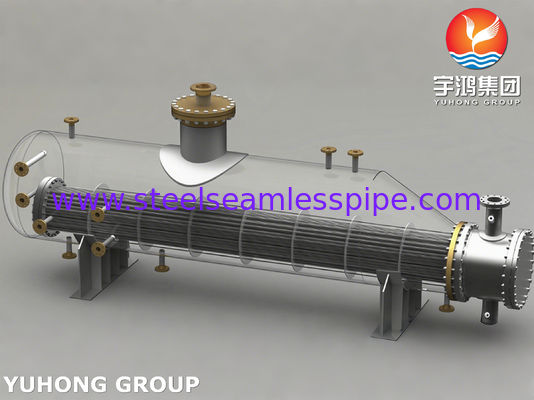

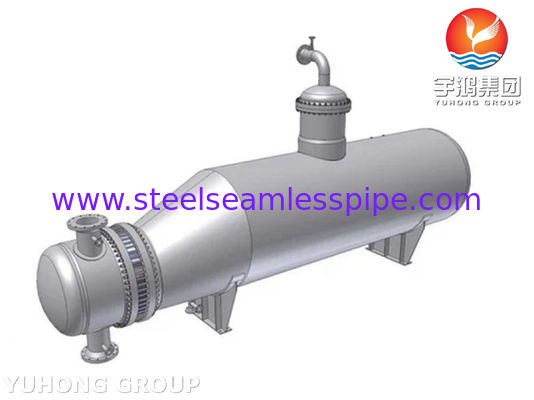

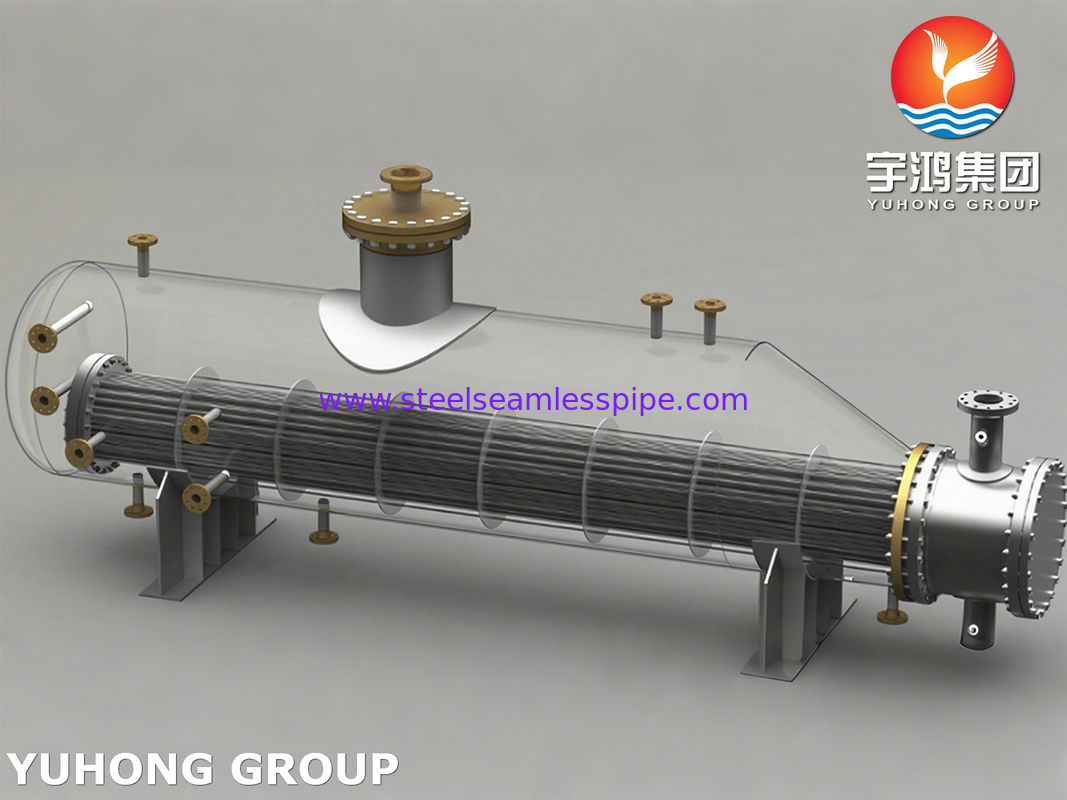

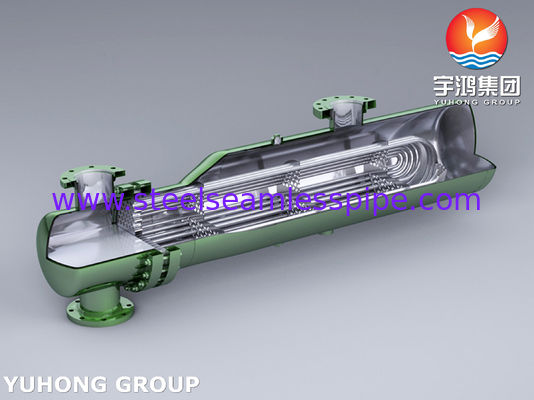

Tipo de intercambiador de calor de la caldera / Recalentador de la calderaEl líquido entra en contacto con un paquete de tubos que contiene el medio de calefacción.El medio de calefacción que puede ser el vapor fluye a través de haces de tubos y sale como condensado. El líquido de la parte inferior de la torre para calentarse fluye a través del lado de la cáscara. El calor latente del medio de calefacción (vapor) se utiliza para vaporizar el líquido del lado de la cáscara.El diseño de la cáscara K proporciona suficiente espacio para separar el líquido vaporizado y el vaporEl líquido vaporizado fluye a través de la parte superior de la cáscara.
Hay una pared de retención o presa de desbordamiento, que dicta la cantidad de líquido que se retendrá en la cáscara para que el paquete de tubos se mantenga cubierto con líquido.El paquete de tubos debe sumergirse en el líquido en todo momento durante el proceso para la máxima eficiencia de un intercambiador.

Aplicación de los intercambiadores de calor de tipo caldera / recalentadores de tipo caldera:
