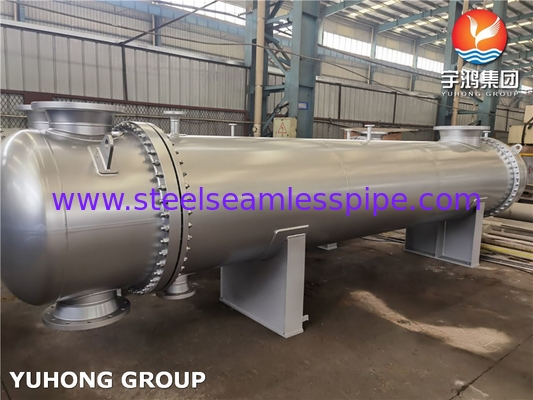

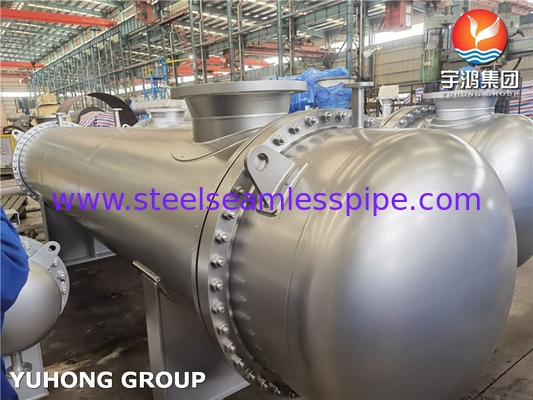

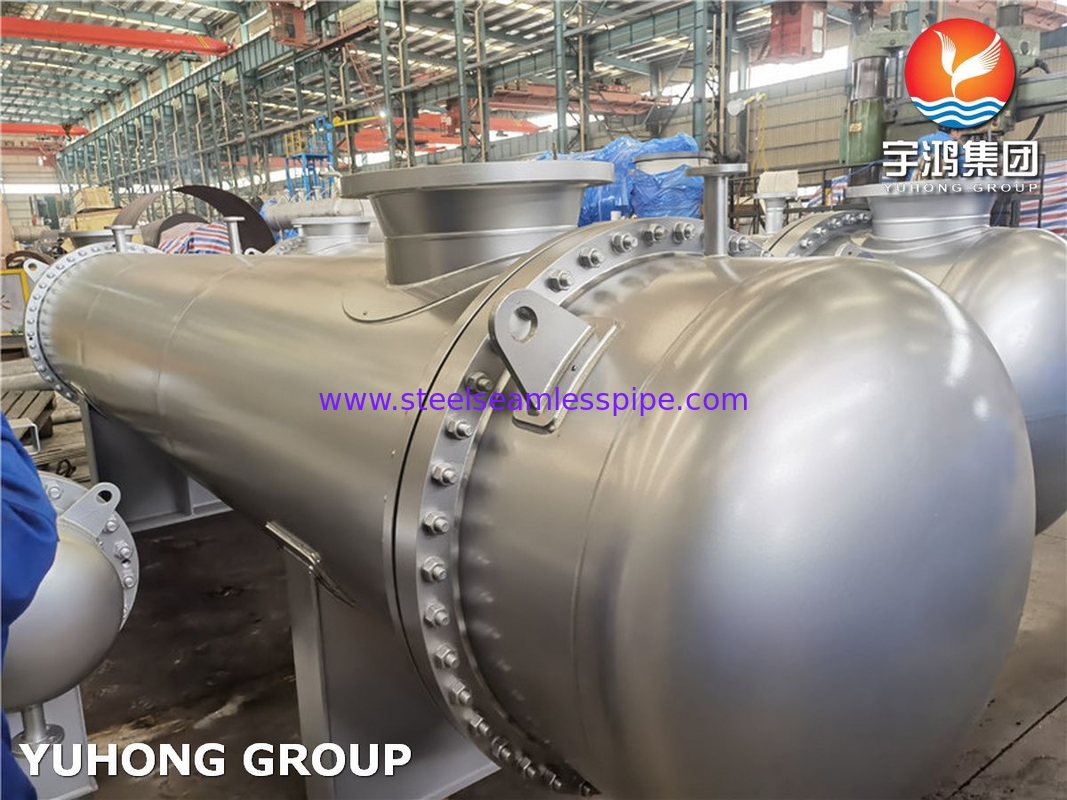

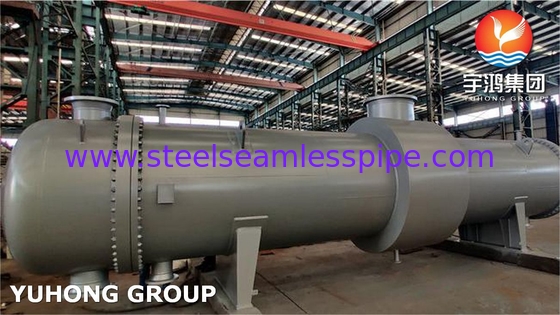

API 660 Intercambiador de calor de concha y tubo TEMA Estándar ASME U Estampilla ASME VIII

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	YUHONG
Certificación:	API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Número de modelo:	cáscara y cambiador de calor del tubo

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	1--1000000 USD
Detalles de empaquetado:	Las demás
Tiempo de entrega:	Entre 45 y 150 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	50Sets/Months

Contacto

Estándar para intercambiadores de calor de cáscara y tubo:

API 660 -Excambiador de calor de cáscara y tubo

diseño de la cáscara y del cambiador de calor del tubo:

TEMA, ASME VIII.

Material de las hojas de los intercambiadores de calor de las cáscaras y de los tubos:

Acero inoxidable, acero doble, aleación de níquel, aleación de cobre, aleación de acero, titanio, re

Estándar de tubos para intercambiadores de calor de concha y tubo:

Se aplicarán las disposiciones siguientes a los productos de las categorías A y B:

Placa tubular de intercambiador de calor de carcasa y tubos:

Placa tubular flotante, Placa tubular fija

Deflector estacionario para intercambiador de calor de carcasa y tubos:

Deflector longitudinal, Deflector de impacto, Deflector transversal, Deflector cruzado

Ensayos No Destructivos para Intercambiadores de Calor de Carcasa y Tubos:

RT, PT, MT, UT, PMI

Resaltar:

Características de los intercambiadores de calor de concha y tubo.
Intercambiador de calor de cáscara y tubo	Típico en el código TEMA	Ventajas	Las limitaciones
Exchanger de calor de tubo fijo	BEM, AEM, NEN	1Proporciona el área máxima de transferencia de calor para un diámetro de caparazón y tubo dado.	1. el lado de la cáscara o el lado exterior de los tubos están no accesible para la limpieza mecánica.
		2Proporciona pases de tubo único y múltiple para asegurar la velocidad adecuada.	2No hay disposición para permitir la expansión térmica diferencial desarrollada entre el tubo y el lado de la cáscara.
		3Es menos costoso que los diseños removibles.
Exchanger de calor con cabeza flotante	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.	1La lámina de tubo flotante permite una expansión térmica diferencial entre el caparazón y el haz de tubo.	1Para proporcionar la cubierta de cabeza flotante es necesario atornillarla a la lámina del tubo. El círculo del perno requiere el uso de un espacio donde sería posible colocar un gran número de tubos.
		2Tanto el conjunto de tubos como el lado de la carcasa pueden inspeccionarse y limpiarse mecánicamente.	2Los tubos no pueden expandirse independientemente, por lo que se deben evitar grandes aplicaciones de choque térmico.
			3Los materiales de embalaje producen límites en la presión y temperatura de diseño.
Exchanger de calor de tubo en U extraíble	BEU, AEU	1El diseño del tubo en U permite una expansión térmica diferencial entre la cáscara y el haz de tubo, así como para los tubos individuales.	1Debido a la curvatura en U, se omiten algunos tubos en el centro del haz de tubos.
		2Tanto el conjunto de tubos como el lado de la carcasa pueden inspeccionarse y limpiarse mecánicamente.	2Debido a la curvatura en U, los tubos sólo pueden limpiarse por métodos químicos.
		3Es menos costoso que los diseños de cabeza flotante o de cabeza flotante empaquetada.	3Debido a la anidación de tubos U, es difícil reemplazar tubos individuales.
			4No es posible un solo paso de tubo o un verdadero flujo de contracorriente.
			5El espesor de la pared del tubo en la curva en U es más delgado que en la parte recta de los tubos.
			6El drenaje del circuito del tubo es difícil cuando se coloca con la posición vertical con el lado de la cabeza hacia arriba.
