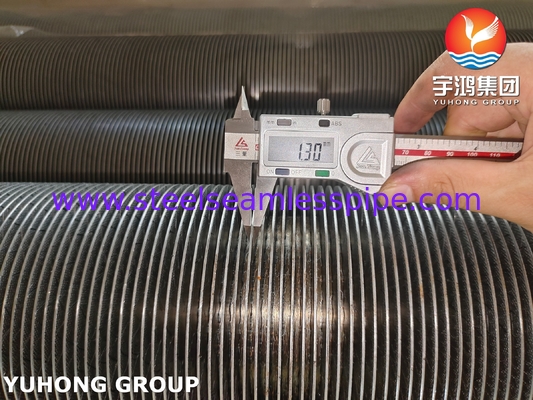

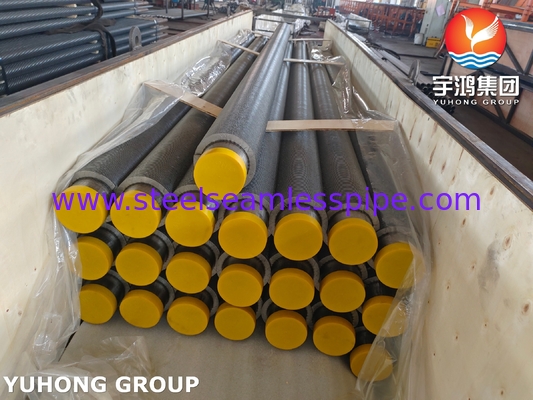

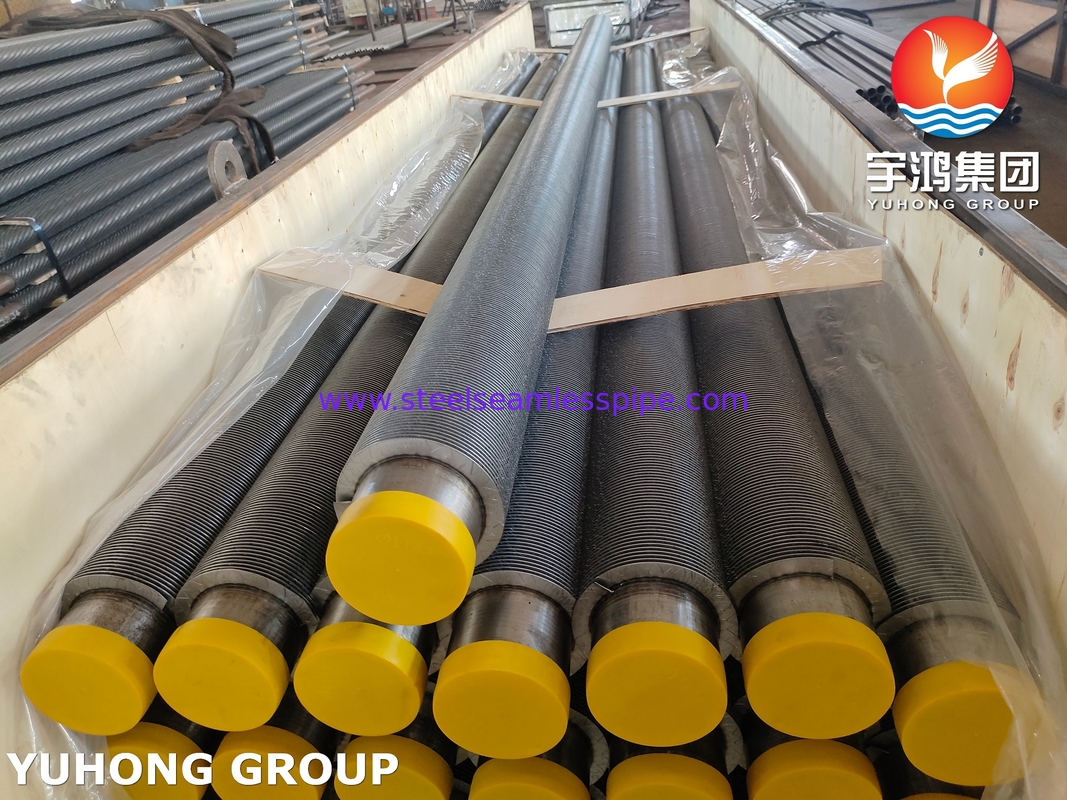

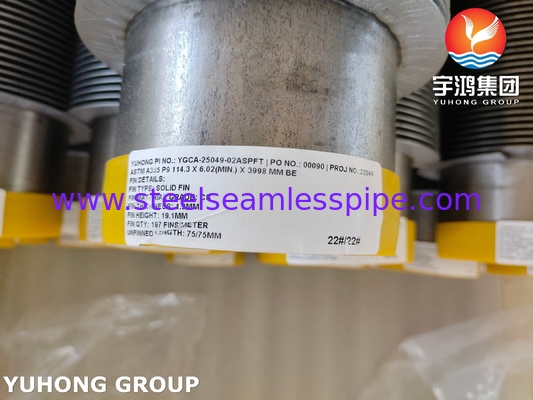

¿Qué es el tubo de aleta sólida ASTM A335 P9?
Material del tubo base: ASTM A335 P9:
ASTM A335 P9 es un grado de acero aleado de cromo-molibdeno conocido por su resistencia a altas temperaturas y resistencia a la oxidación.
Se utiliza ampliamente en aplicaciones de generación de energía, petroquímica y refinería donde se requiere servicio a temperaturas elevadas.
Este material ofrece buena resistencia a la corrosión por azufre y estabilidad estructural bajo alta tensión térmica.
¿Qué es un tubo de aleta?
La aleación P9 demuestra una excelente soldabilidad y conformabilidad, lo que la hace adecuada para fabricar componentes de intercambiadores de calor.
Los tubos de aleta sólida son tubos con aletas integrales donde las aletas se forman directamente del material del tubo o se unen firmemente a través de un proceso robusto como la extrusión o la soldadura. Están diseñados para una transferencia de calor eficiente en entornos exigentes, incluidas condiciones de alta temperatura y alta presión que se encuentran comúnmente en calderas, calentadores y enfriadores de gas de proceso.
Tipos de tubos de aleta y especificaciones de materiales:
Referencia de tamaño para diferentes tipos de tubos de aleta
| Tipo | Descripción | Tubo base | Especificación de aleta (mm) |
| DE (mm) | Paso de aleta | Altura de aleta | Grosor de aleta |
| Empotrado | Tubo de aleta tipo G | 16-63 | 2.1-5 | <17 | ~0.4 |
| Extruido | Metal simple metal combinado | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| Tubo de aleta baja tipo t | 10-38 | 0.6-2 | <1.6 | ~0.3 |
| Tubo de bambú tubo corrugado | 16-51 | 8-30 | <2.5 | / |
| Enrollado | Tubo de aleta tipo l/kl/ll | 16-63 | 2.1-5 | <17 | ~0.4 |
| Cuerda | Tubo de aleta de cuerda | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| Tipo U | Tubo tipo U | 16-38 | / | / | / |
| Soldadura | Tubo de aleta de soldadura HF | 16-219 | 3-25 | 5-30 | 0.8-3 |
| Tubo de aleta tipo H/HH | 25-63 | 8-30 | <200 | 1.5-3.5 |
| Tubo de aleta con espárragos | 25-219 | 8-30 | 5-35 | φ5-20 |
Composición química (%)
| Composición química P9(%) |
| Elemento | C | Si | Cr | Mn | P | Mo | S |
| Rango | ≤0.15 | 0.50-1.00 | 8.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-1.10 | ≤0.025 |
Propiedades mecánicas
| ASTM A335 P9Propiedades mecánicas |
| Resistencia a la tracción | Límite elástico | Dureza | Alargamiento |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
Material equivalente de P9
| UNS | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
Aplicaciones del tubo de aleta sólida HFW ASTM A335 P9
1. Sistemas de recuperación de calor en refinerías y plantas químicas
2. Elementos de calderas y sobrecalentadores en centrales térmicas
3. Calentadores y enfriadores de gas de proceso
4. Precalentadores de aire y economizadores
5. Intercambiadores de tubos con aletas de alta temperatura en unidades de recuperación de azufre
Ventajas competitivas
1. Tubo base sin costura de alta calidad que garantiza la fiabilidad bajo presión
2. Las aletas están hechas integralmente o soldadas con penetración total para un contacto térmico y una resistencia mecánica superiores
3. Capaz de operar a temperaturas de hasta 600°C
4. Soporte de ingeniería personalizado para optimizar el rendimiento para aplicaciones específicas
5. Cumplimiento total con las normas ASME, ASTM y específicas del cliente
