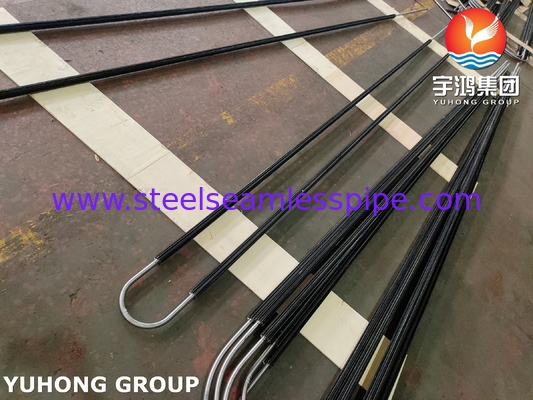

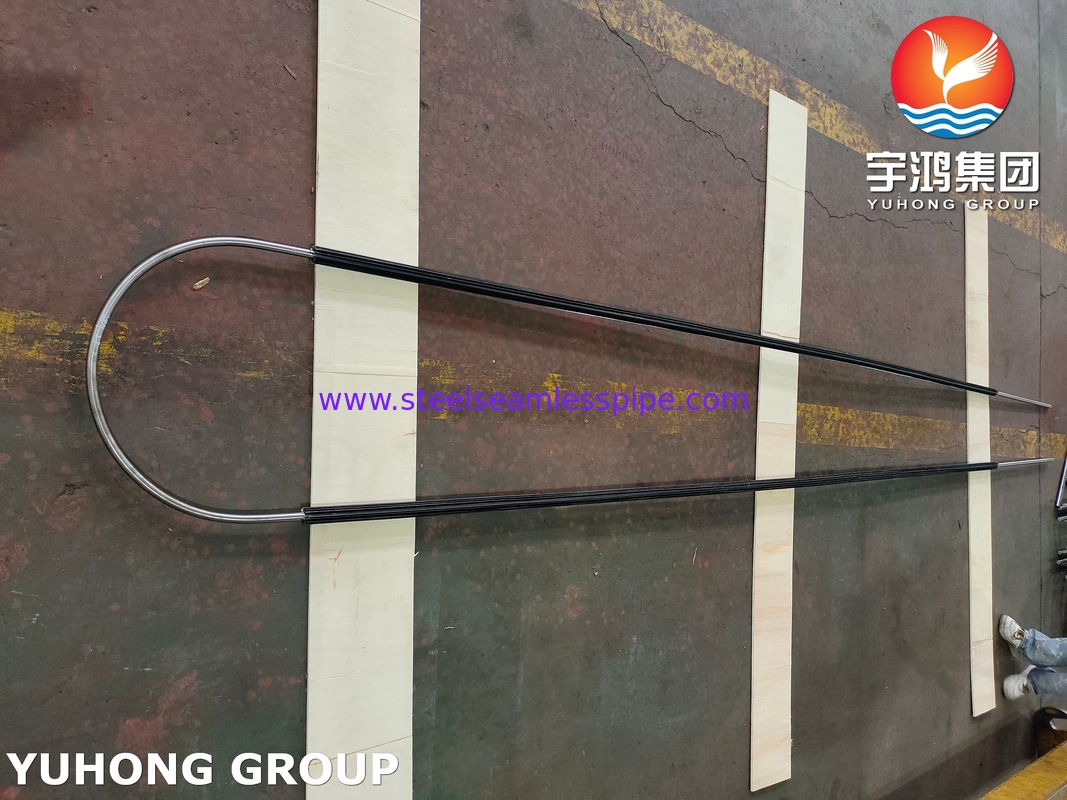

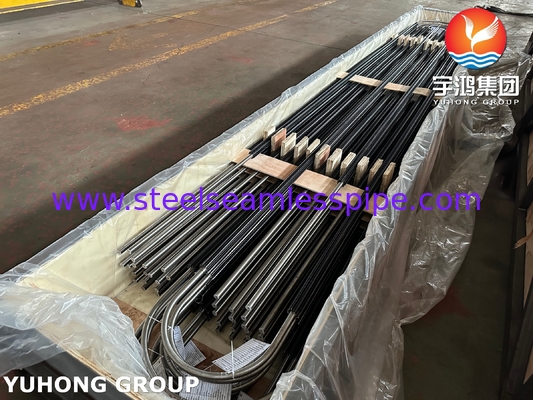

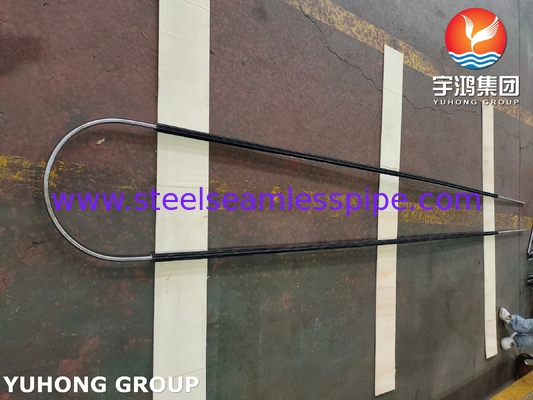

ASTM A179 Tubos con aletas longitudinales soldados de acero al carbono U Bend para proyectos de refinación de petróleo
Los tubos con aletas longitudinales son similares a los tubos con aletas espirales soldados.La estructura de aletas longitudinales se utiliza comúnmente en aplicaciones de conchas y tubos, con la transferencia de calor entre el fluido que fluye a través de los orificios de los tubos con aletas y el fluido que fluye a través de los orificios de la cáscara.
Proceso de fabricación: Los tubos con aletas longitudinales se producen mediante soldadura resistiva de aletas a lo largo de la longitud del tubo.El tubo base se corta a la longitud adecuada y luego las aletas se orientan y soldado resistively a lo largo de la longitud del tubo.
Material de base común de las tuberías: acero de carbono/aleación (A106, A179, A335 P5, P22, P9, etc.); acero inoxidable TP304, TP316L, TP321, etc.; aleación de cobre CuNi 70/30, CuNi 90/10, etc. y otros materiales.En general, el material de las aletas es el mismo que el del tubo base.
Ventajas
1Mejorar la eficiencia de transferencia de calor dentro del espacio efectivo.
2Reducir el espacio de instalación necesario para las superficies de transferencia de calor.
3Reducir el coste del equipo manteniendo una alta fiabilidad operativa.
4Reducir la caída de presión en el lado del tubo, y luego reducir el coste de operación.
5- Aumentar la rigidez de la tubería de acero y mejorar su resistencia sísmica.
6- Fortalecer la transferencia de calor, reducir la resistencia al flujo y el consumo de metal.
| Composición química |
C. Las |
En |
P≤ |
S≤ |
Si ≤ |
| 0.06-0. ¿Qué quieres decir?18 |
0.27 a 0.63 |
0.035 |
0.035 |
0.25 |
| Propiedad mecánica |
Resistencia a la tracción min |
Fuerza de rendimiento min |
Elongado (%) |
| 47ksi, 325MPa |
26ksi, 180MPa |
≥ 35 años |
|
* El bajo contenido de carbono proporciona una excelente soldabilidad y formabilidad, pero limita la dureza y la resistencia a la corrosión.
* La combinación de una resistencia adecuada y una gran elongación (ductilidad) hace que sea resistente a los golpes mecánicos y permita la flexión y la formación.
|
Pruebas: Prueba de tensión transversal o longitudinal, prueba de aplanamiento, tamaño de grano, prueba de encendido, prueba de brida, prueba de dureza, prueba hidrostática o prueba eléctrica no destructiva.
T.Escenarios de aplicación típicos en OIl Refinería
1Precalentador de aire del horno de calefacción (Airlpreheater): Recupera el calor residual de los gases de combustión de alta temperatura utilizando el aire de combustión de baja temperatura.Esta es una aplicación clásica de tubos de aletas longitudinalesEl gas de escape fluye por el lado de la cáscara (lado de las aletas) y el aire fluye por el lado del tubo.
2. El reactor y la unidad de hidrogenación producen productos de reacción/intercambiadores de calor de alimentación: se utilizan los productos de reacción calientes para precalentar las materias primas frías.
3- Refrigeraciones para gas natural y gas de refinería: refrigeración de diversos flujos de gas de proceso.
4Los refrigeradores de aire: aunque los refrigeradores de aire suelen utilizar tubos horizontales con aletas, en algunos casos específicos también se utilizan tubos verticales con aletas.Los ventiladores de aire obligan al aire a soplar sobre los haces de tubos con aletas, enfriando el fluido de proceso dentro de los tubos.
