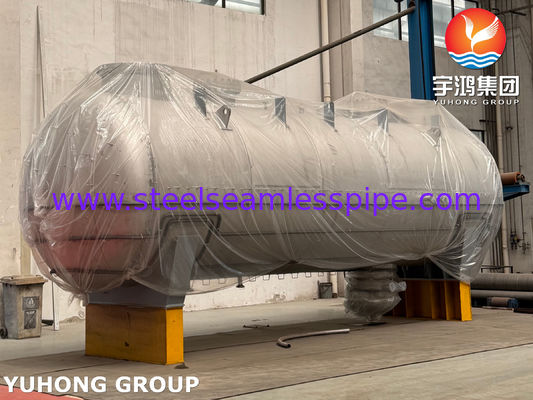

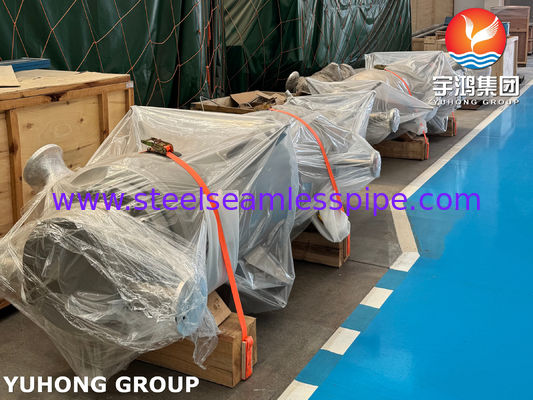

INTERCAMBIADOR DE CALOR TIPO U BEND CERTIFICADO TEMA PARA REFINERÍA CON SELLO U

Características clave del intercambiador de calor de tubos:

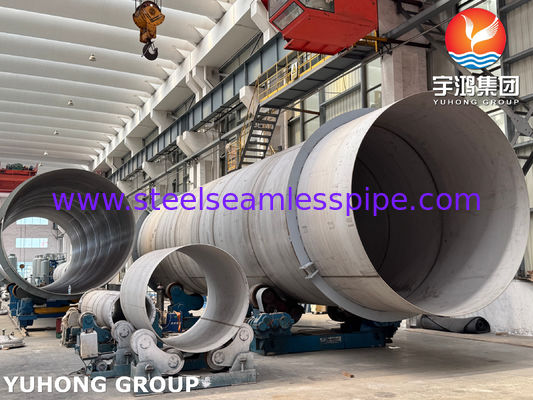

Carcasa: El recipiente exterior grande que contiene un fluido (el "fluido del lado de la carcasa").

Tubos en U: Un haz de tubos doblados en forma de U. Un segundo fluido (el "fluido del lado del tubo") fluye a través de estos.

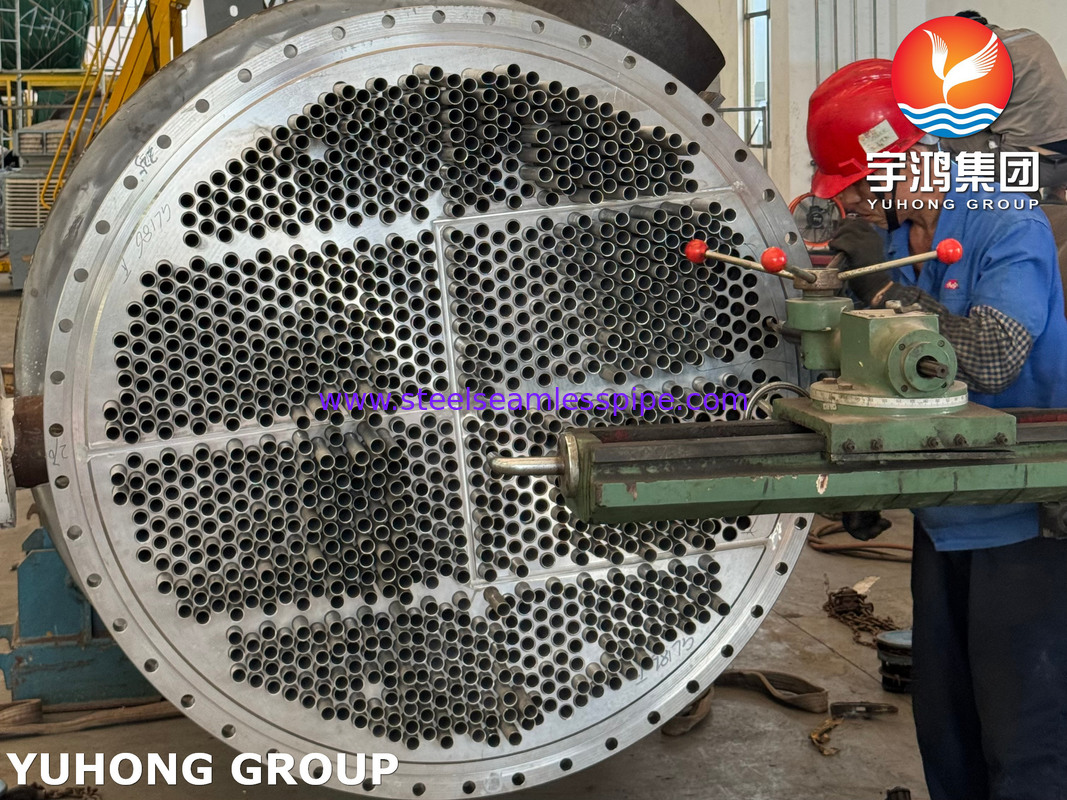

Placa tubular: Una placa metálica única y gruesa perforada con un patrón preciso de agujeros. Tanto las patas de entrada como de salida de los tubos en U están unidas a esta misma placa tubular.

Canal/Cabezal estacionario: La cámara en la parte delantera donde el fluido del lado del tubo entra y sale. Contiene una parte crucial llamada bonete o cabezal, que está dividido por una partición (deflector). Esta partición dirige el fluido entrante hacia los tubos y lo mantiene separado del fluido saliente.

Deflectores: Placas colocadas dentro de la carcasa. Sirven para dos propósitos principales:

              Soportan los tubos largos en forma de U para evitar vibraciones.

              Obligan al fluido del lado de la carcasa a fluir hacia adelante y hacia atrás a través del haz de tubos, aumentando la eficiencia de la transferencia de calor.
