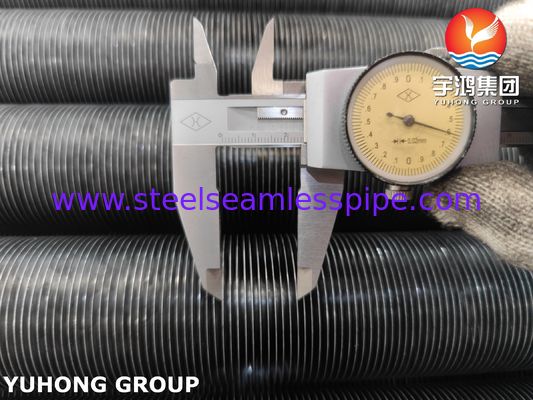

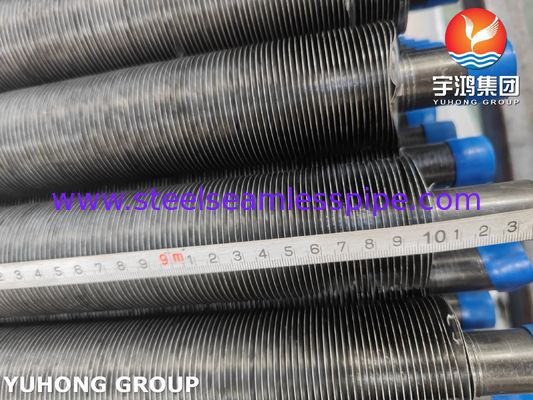

Tubo con aletas incrustadas ASME SA209 con aleta AL1060
El tubo con aletas incrustadas ASME SA209 con aleta AL1060 es un componente de transferencia de calor altamente eficiente diseñado para aplicaciones donde la conductividad térmica superior y la resistencia a la corrosión son primordiales en entornos de temperatura moderada. Combina las propiedades mecánicas robustas y la soldabilidad del tubo base de acero ASME SA209 con el rendimiento térmico excepcional y la resistencia atmosférica de las aletas de aluminio AL1060 incrustadas mecánicamente. Esta configuración proporciona un equilibrio óptimo de rendimiento, durabilidad y rentabilidad para varios intercambiadores de calor industriales.
Material del tubo base: ASME SA209
ASME SA209 es una especificación para tubos de caldera y sobrecalentador de acero aleado al carbono-molibdeno sin costura. La adición de molibdeno proporciona una mayor resistencia a altas temperaturas en comparación con el acero al carbono.
Elemento de aleación clave:Molibdeno (Mo). Este elemento mejora la resistencia a altas temperaturas y la resistencia a la fluencia del acero.
Material de la aleta: Aluminio AL1060
AL1060 es una aleación de aluminio comercialmente pura (mínimo 99,6% Al), conocida por su excelente conductividad térmica, conformabilidad y destacada resistencia a la corrosión atmosférica.
Composición química (%)
Composición química (%) ASME SA209 T1a
|
Elemento
|
C
|
Mn
|
P
|
S
|
Si
|
Mo
|
|
Rango
|
≤0.18
|
0.30-0.80
|
≤0.025
|
≤0.025
|
0.10-0.50
|
0.44-0.65
|
Composición química (%) AL1060
|
Elemento
|
Al
|
Fe+Si
|
Cu
|
Mn
|
Mg
|
Zn
|
Ti
|
Otros (Cada uno)
|
Otros (Total)
|
|
Rango
|
≥99.60
|
≤0.35
|
≤0.05
|
≤0.03
|
≤0.03
|
≤0.05
|
≤0.03
|
≤0.03
|
≤0.10
|
Propiedades mecánicas
Propiedades mecánicas del tubo base ASME SA209 T1a
|
Resistencia a la tracción
|
Límite elástico
|
Dureza
|
Alargamiento
|
|
≥380 MPa
|
≥205 MPa
|
-
|
≥30%
|
Propiedades mecánicas de la aleta AL1060
|
Resistencia a la tracción
|
Límite elástico
|
Dureza
|
Alargamiento
|
|
60 - 95 MPa
|
≥25 MPa
|
≤27 HB
|
≥15%
|
Ventajas del tubo con aletas incrustadas ASME SA209 con aleta Al1060
|
Propiedad
|
Beneficios
|
|
Alta eficiencia térmica
|
La aleta de aluminio AL1060 proporciona una excelente disipación de calor debido a su alta conductividad térmica (~200 W/m·K), lo que mejora significativamente el coeficiente de transferencia de calor general del tubo.
|
|
Resistencia a la corrosión
|
La aleta AL1060 ofrece una resistencia superior a la corrosión atmosférica, formando una capa protectora de óxido. El tubo base SA209 proporciona resistencia a diversos entornos industriales y a la incrustación.
|
|
Rentabilidad
|
Las aletas de aluminio en un tubo de acero ofrecen una solución más económica en comparación con los tubos con aletas totalmente de acero inoxidable o de aleación, proporcionando un excelente rendimiento a un menor costo de material.
|
|
Aletas ligeras
|
El uso de aluminio para las aletas reduce el peso total del conjunto del intercambiador de calor en comparación con los materiales de aletas más pesados, lo que puede simplificar las estructuras de soporte y la instalación.
|
|
Unión mecánica robusta
|
El proceso de fabricación de aletas incrustadas crea una unión mecánica fuerte y permanente entre la aleta y el tubo, lo que garantiza la integridad estructural durante los ciclos térmicos y la vibración.
|
|
Sinergia de materiales
|
Esta combinación utiliza de forma óptima la resistencia y la contención de la presión del tubo base de acero con la transferencia de calor superior y la resistencia a la corrosión atmosférica de la aleta de aluminio.
|
Aplicaciones del tubo con aletas incrustadas ASME SA209 con aleta AL1060
1. Generadores de vapor de recuperación de calor (HRSG):Secciones de economizador y evaporador de baja temperatura donde los gases finos se han enfriado lo suficiente para evitar el sobrecalentamiento de las aletas de aluminio.
2. Intercambiadores de calor refrigerados por aire (ACHE):Se utilizan como haces aleteados en ventiladores de tiro forzado o inducido para enfriar fluidos de proceso, agua y lubricantes en plantas petroquímicas y de energía.
3. Calentadores de aire industriales:Para calentar el aire de combustión o el aire de proceso en hornos y estufas, mejorando la eficiencia térmica.
4. Hornos de secado y sistemas HVAC:Como elementos centrales de transferencia de calor en sistemas de secado industrial y unidades de calefacción, ventilación y aire acondicionado a gran escala.
5. Recuperadores de energía:Transferencia de energía entre las corrientes de aire de escape y de aire fresco en los sistemas de control climático de los edificios.
