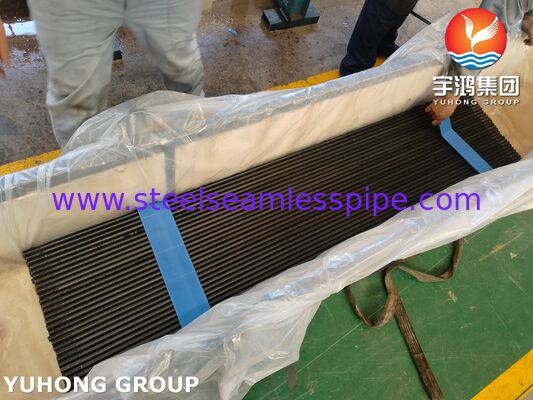

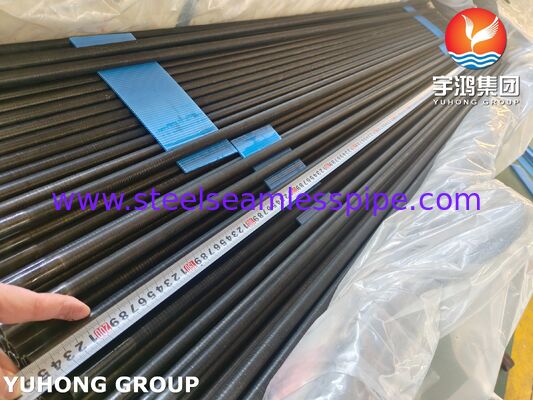

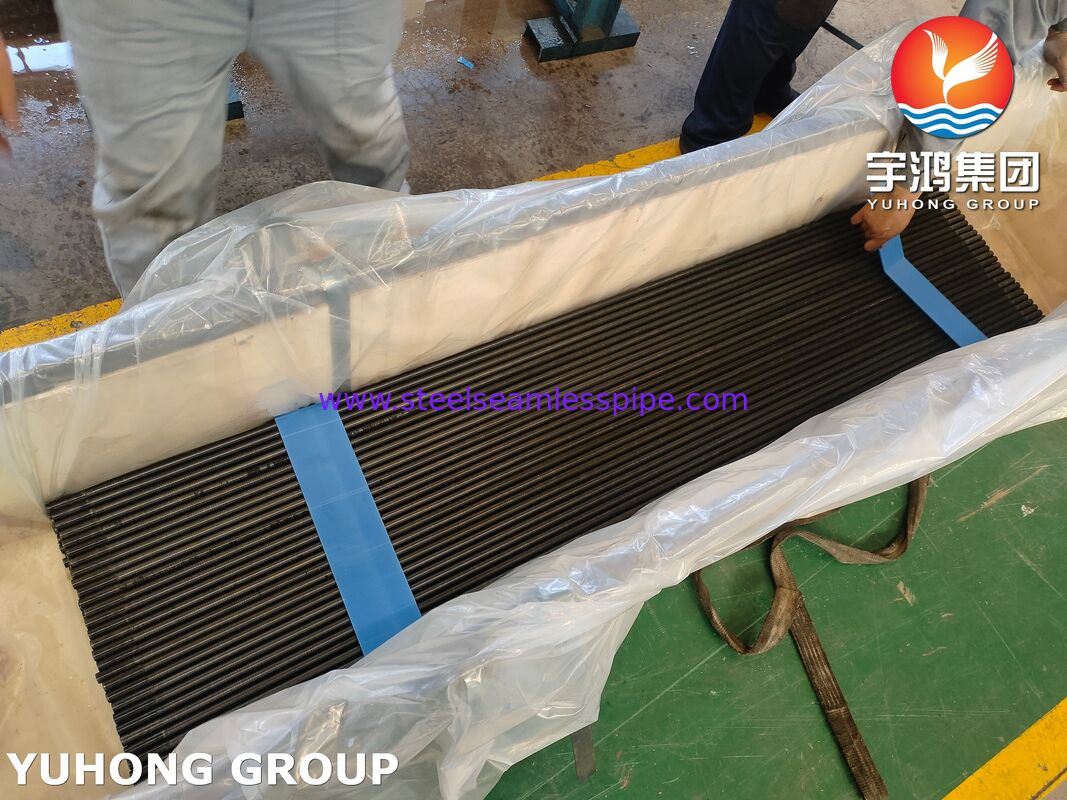

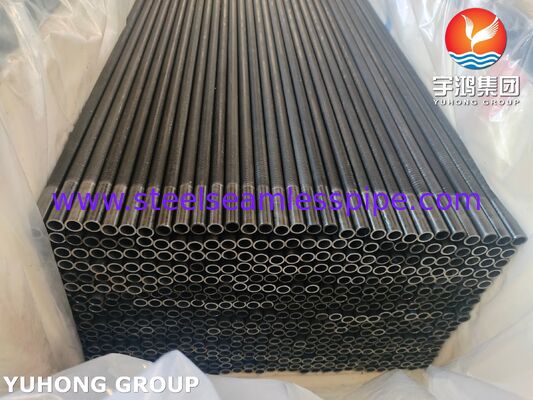

Tubo de aleta baja de acero al carbono ASTM A179/ASME SA179

El tubo de aleta baja es un tubo intercambiador de calor de alta eficiencia donde la superficie exterior se incrementa significativamente a través de la formación de un patrón en espiral de aletas bajas e integrales.La designación "A179" hace referencia a la especificación del material base (ASTM A179 para tubos de acero al carbono tirados en frío sin costuras), mientras que "Low Fin" describe la geometría de las aletas.

1Principales características de fabricación y diseño

· elMaterial base: El núcleo del tubo está hecho de ASTM A179/ASME SA179, una especificación estándar para tubos de acero de bajo carbono tirados en frío sin costuras, conocidos por su buena conductividad térmica y soldabilidad.

· elFormación de las aletas: las aletas no están unidas, sino que se forman integralmente a partir de la pared del tubo a través de un proceso de laminado en frío o en ranura de precisión.aleta unida metalúrgicamente con una excelente durabilidad.

· elGeometría de las aletas bajas:

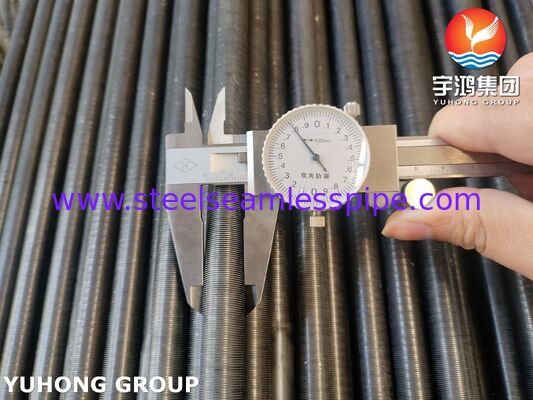

  · elAltura de las aletas: por lo general baja, que oscila entre 0,8 mm y 1,5 mm (0,03 "a 0,06").

  · elDensidad de aletas: alta, generalmente de 19 a 40 aletas por pulgada (fpi).

  · elResultado: Este diseño aumenta la superficie exterior en un factor de 2,5 a 4 veces en comparación con un tubo plano del mismo diámetro, manteniendo una envolvente general compacta.

2Ventajas principales

· elMejora de la transferencia de calor: mejora drásticamente el coeficiente de transferencia de calor del lado de la cáscara en un intercambiador de calor de cáscara y tubo.Es más eficaz cuando la resistencia térmica está en el exterior del tubo.

· elCompacto y eficiente en el espacio: logra una carga térmica mucho mayor en el mismo diámetro de la cáscara en comparación con los tubos simples, o permite un intercambiador más pequeño y más económico para la misma carga.

· elResistencia a la contaminación: El perfil de aleta continua puede ser menos propenso a ciertos tipos de contaminación que los tubos simples y es más fácil de limpiar que los tubos de aleta alta.

· elEficiencia del material: proporciona más superficie de transferencia de calor por kilogramo de material que un tubo simple.

· elReemplazo directo: El diámetro de la raíz (el diámetro en la base de la aleta) está diseñado típicamente para coincidir con el diámetro exterior de un tubo plano estándar, lo que le permite usar las mismas láminas de tubo, deflectores,y conchas.

3Aplicaciones típicas

A179/SA179 Los tubos de aleta baja son ideales cuando el fluido está enEl lado de la cáscara tiene un coeficiente de transferencia de calor significativamente menor que el fluido dentro del tubo.

· elLos intercambiadores de calor de cáscara y tubo:

  · elRefrigeración/vaporización de líquidos: hidrocarburos, disolventes o fluidos de alta viscosidad del lado de la cáscara que se enfrían o condensan con agua/vapor dentro de los tubos.

  · elIntercoolers & Aftercoolers: Refrigeración de aire comprimido o gas.

· elEvaporadores de refrigeración y refrigeración: donde el refrigerante se evapora en el lado de la cáscara con aletas.

· elSistemas de recuperación de calor.
