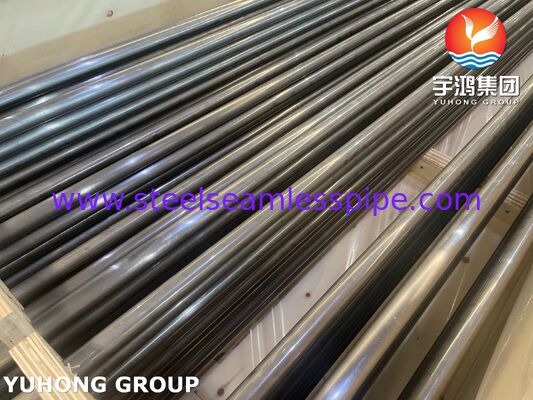

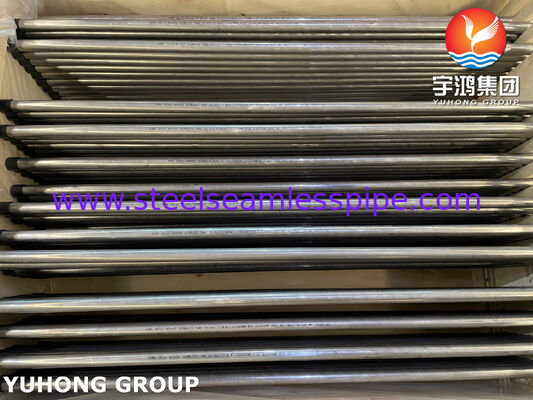

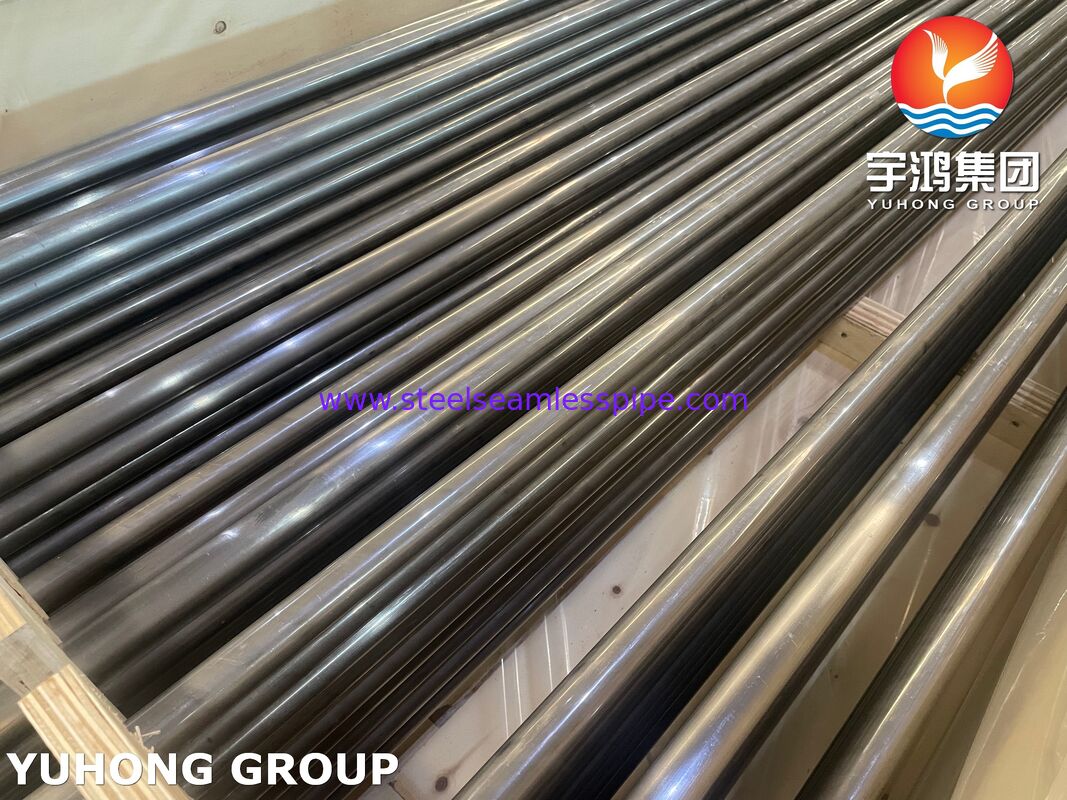

Tubo de intercambiador de calor ASME SB163 de aleación de níquel N04400 de aleación de monel 400 de tubo sin costura de U bend
La norma ASME SB163 especifica las especificaciones de material para tubos de condensación y intercambiadores de calor sin costura de níquel y aleación de níquel:
El N04400 (UNS N04400) es la aleación Monel 400.
Su composición básica es de 67% de níquel y 30% de cobre, con trazas de hierro, manganeso y otros elementos.
Tiene una excelente resistencia a la corrosión y funciona bien en muchos ambientes, especialmente en agua de mar, salmuera, ácido sulfúrico, ácido fluorhídrico y soluciones alcalinas.
Mantiene buenas propiedades mecánicas en un amplio rango de temperaturas desde bajas temperaturas hasta aproximadamente 1000 ° F (540 ° C).

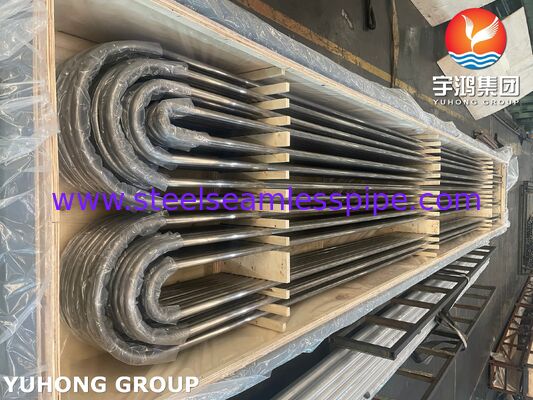

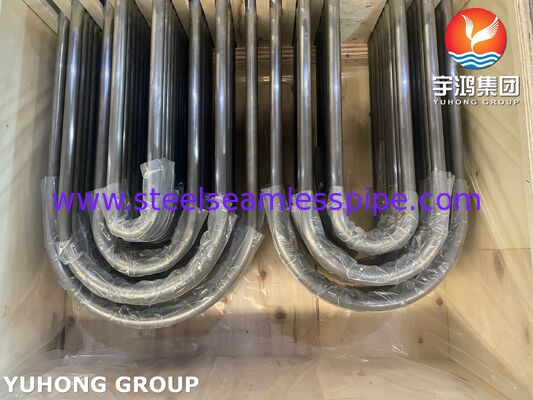

El tubo de flexión U se observa:
Los tubos en forma de U hechos de este material son eficaces en intercambiadores de calor de cáscara y tubo que operan en ambientes hostiles con grandes diferencias de temperatura.
Durante el proceso de diseño, el radio (R) de la curva debe confirmarse con el cliente.arrugas en la pared de la curva interna, y la generación de una tensión residual significativa.
La distancia entre los dos tubos rectos en la sección de curva U también es importante.
Asegúrese de que los tubos puedan pasar suavemente a través del orificio del deflector y deje suficiente espacio para la expansión térmica.
| Composición química (porcentaje en peso - Wt.%) |
| El elemento |
El número mínimo (%) |
El número máximo (%) |
Papel clave / efecto |
| El níquel (Ni) |
63 |
(Bilancio) |
Elementos básicos; proporciona una resistencia a la corrosión y una ductilidad fundamentales. |
| El cobre (Cu) |
28 |
34 |
Mejora la resistencia al ácido sulfúrico e hidrofluórico y al agua de mar. |
| El hierro (Fe) |
- |
2.5 |
Control de impurezas; mejora la resistencia en entornos específicos. |
| Manganeso (Mn) |
- |
2 |
Desoxidante durante la fusión; mejora la forjabilidad. |
| El carbono (C) |
- |
0.3 |
Control de impurezas; afecta a la corrosión intergranular en zonas calentadas. |
| El silicio (Si) |
- |
0.5 |
Mejora la fluidez de fusión y la resistencia a la oxidación. |
| El sulfuro (S) |
- |
0.024 |
Impurezas nocivas; severamente restringidas para evitar que se vuelvan frágiles a calor. |
| Otros elementos |
- |
0.5 (Total) |
Incluye elementos incidentales/impurezas. |
| Propiedades mecánicas |
| Propiedad |
Requisito (mínimo) |
Rango de valores típicos |
| Resistencia a la tracción |
70 ksi (480 MPa) |
Se trata de un sistema de transmisión de energía que se utiliza para la transmisión de energía. |
| Fuerza de rendimiento (0,2% de compensación) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Elongación (en 2 pulgadas o 50 mm) |
El 35% |
40 a 50% |
| Dureza (Rockwell) |
No especificado |
Por lo general B65 - B85 |
| Presión de ensayo hidrostática |
Requerido por fórmula |
- |
Aplicación:
Tubo y sistemas de refrigeración de agua de mar
Los intercambiadores y condensadores de calor de los buques
Evaporadores y tubos de calefacción de plantas de desalinización
Sistemas de tuberías de plataformas en alta mar
Procesamiento químico y petroquímico
Intercambiadores de calor y reactores que manipulan ácido sulfúrico e hidrofluórico (HF)
Producción y refinación de petróleo y gas
Los intercambiadores de calor en gas ácido
