Tubo sin costura de acero inoxidable tirado en frío, A213 / SA213 TP316L UNS S31603 utilizado en la unidad de desalinización de agua de mar

Tubo sin soldadura trefilado en frío de acero inoxidable, A213 / SA213 TP316L UNS S31603 utilizado en unidad de desalinización de agua de mar

1. Visión general del tubo sin soldadura A213/SA213 TP316L

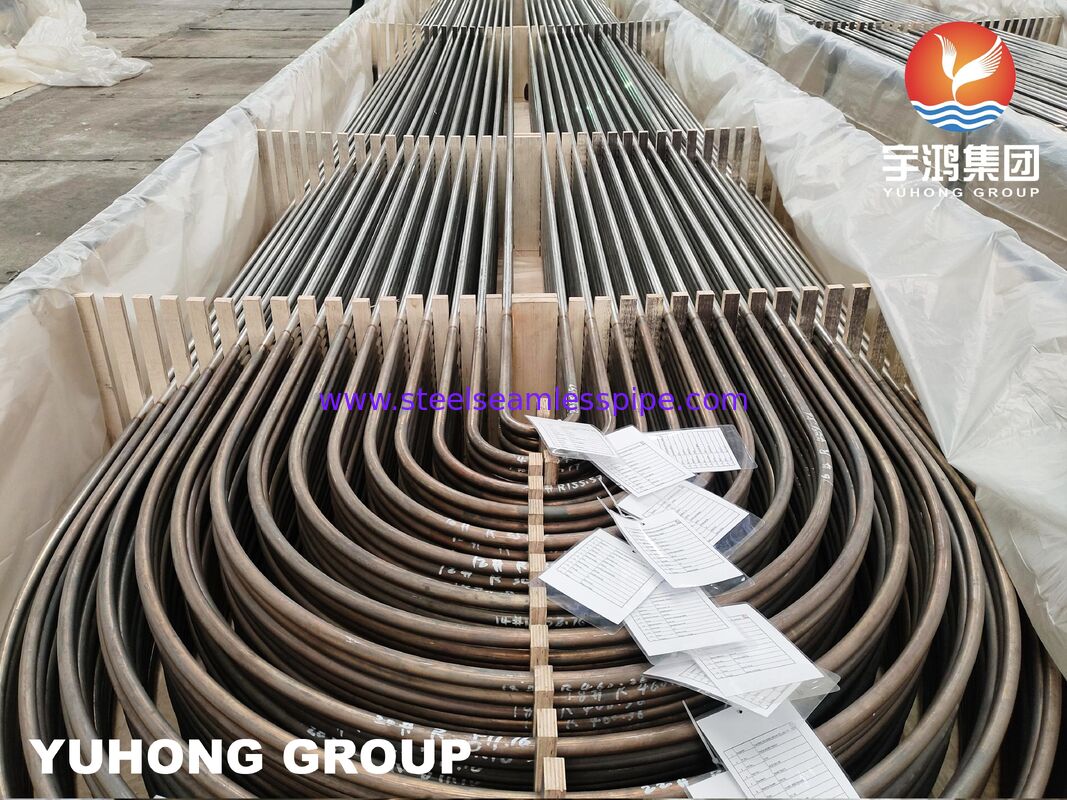

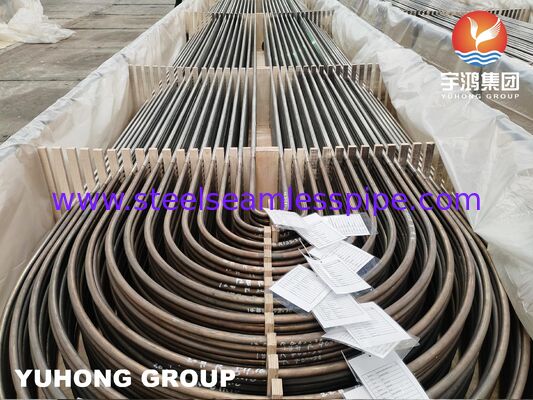

El tubo sin soldadura en forma de U ASME SA213 TP316L es un tubo especial de acero inoxidable austenítico fabricado de acuerdo con las normas de la American Society of Mechanical Engineers (ASME). Sus ventajas principales radican en su contenido ultra bajo de carbono (L) y la adición de molibdeno (Mo), que proporcionan una excelente resistencia a la corrosión por picaduras de cloruro, corrosión en rendijas y altas temperaturas. La estructura en forma de U, formada mediante procesos de doblado en frío y tratamiento térmico de solución, absorbe eficazmente el estrés térmico. Se utiliza principalmente como tubo de transferencia de calor en intercambiadores de calor de carcasa y tubos y se aplica ampliamente en equipos exigentes como calderas de centrales eléctricas, plantas químicas y entornos marinos.

2. Características principales de tubo sin soldadura A213/SA213 TP316L

El tubo sin soldadura en forma de U ASME SA213 TP316L (o tubo en U para intercambiadores de calor) es un componente central de alto rendimiento en equipos industriales de intercambio de calor. Sus características principales se pueden resumir desde tres dimensiones: propiedades del material, diseño estructural y normas de fabricación.

3. Composición Química del SS316L

Puntos Clave:

• Bajo Contenido de Carbono: El bajo contenido de carbono (<0.03%) es esencial para mejorar la soldabilidad y la resistencia a la corrosión intergranular después de la soldadura.

• Cromo (Cr): Proporciona resistencia a la corrosión, especialmente contra la oxidación y la formación de escamas a temperaturas elevadas.

• Níquel (Ni): Mejora la tenacidad y la resistencia a la corrosión, especialmente en ambientes ácidos.

• Molibdeno (Mo): Mejora la resistencia a la corrosión por picaduras y en rendijas, especialmente en ambientes ricos en cloruros (como agua de mar o soluciones que contienen sal).

4. Propiedades Mecánicas del SS316L

Propiedades Mecánicas Clave:

• Resistencia a la Tracción: El material exhibe una excelente resistencia a la tracción, típicamente entre 485 MPa (70 ksi) y 620 MPa (90 ksi).

• Límite Elástico: El límite elástico (desplazamiento 0.2%) para TP316L varía entre 170 MPa (25 ksi) y 275 MPa (40 ksi), lo que garantiza que el material pueda soportar un estrés significativo antes de una deformación permanente.

• Alargamiento: El acero inoxidable TP316L tiene un alto grado de alargamiento (>40%), lo que significa que es muy dúctil y se puede formar fácilmente sin agrietarse.

• Dureza: El material tiene una dureza relativamente baja en comparación con otros aceros inoxidables, lo que garantiza que permanezca dúctil y resistente a la propagación de grietas.

5. Propiedades de Temperatura

• Rango de Temperatura de Servicio: El TP316L es eficaz para su uso a altas temperaturas. Su temperatura máxima de servicio es de alrededor de 870°C (1,600°F) en servicio intermitente y 925°C (1,700°F) en servicio continuo.

• Temperatura de Operación: Para la resistencia a la corrosión en rendijas, el material permanece estable incluso a temperaturas superiores a 500°C (932°F), lo que lo hace adecuado para aplicaciones a alta temperatura como calderas, sobrecalentadores e intercambiadores de calor.

6. Resistencia a la Corrosión

• Corrosión General: El TP316L ofrece una resistencia superior a la corrosión general en comparación con otros aceros inoxidables como el 304 y el 304L, especialmente en ambientes con cloruros (por ejemplo, agua de mar).

• Corrosión por Picaduras y en Rendijas: Debido a la presencia de molibdeno, el TP316L proporciona una excelente resistencia a la corrosión por picaduras y en rendijas, especialmente en ambientes con alto contenido de cloruros.

• Corrosión Intergranular: Gracias a su bajo contenido de carbono, el TP316L es menos susceptible a la sensibilización y a la corrosión intergranular después de la soldadura, lo que es una ventaja en aplicaciones a alta temperatura.

7. Fabricación y Soldadura

• Soldabilidad: El TP316L tiene buena soldabilidad con la mayoría de los procesos de soldadura, incluyendo TIG, MIG y soldadura por electrodo. El bajo contenido de carbono reduce la formación de precipitados de carburo en los límites de grano durante la soldadura, mejorando la resistencia del material a la corrosión intergranular.

• Conformabilidad: Tiene una excelente conformabilidad y se puede doblar y dar forma fácilmente sin perder sus propiedades mecánicas.

• Tratamiento Térmico: El TP316L se puede tratar térmicamente para aumentar la dureza o mejorar aún más su resistencia, pero no requiere ningún tratamiento térmico posterior a la soldadura.

8. Conclusión

El acero inoxidable ASTM A213 TP316L combina alta resistencia, buena soldabilidad y excelente resistencia a la corrosión, especialmente en ambientes agresivos como cloruros o condiciones ácidas. El material se utiliza comúnmente en intercambiadores de calor, calderas, plantas petroquímicas y equipos de procesamiento químico debido a estas propiedades sobresalientes.
