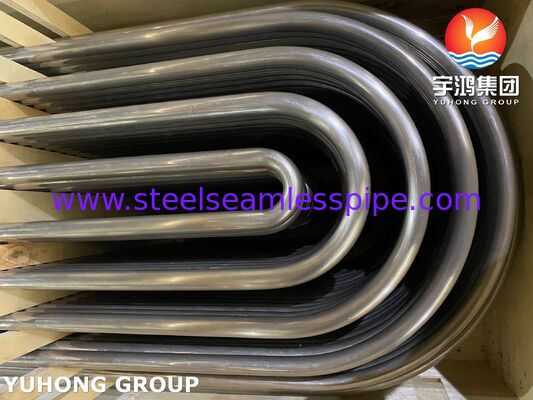

Tubo de intercambiador de calor de aleación de níquel en U Monel400 ASME SB163 N04400

Tubo de Intercambiador de Calor de Acero Aleado de Níquel en Forma de U Monel 400 ASME SB163 N04400

Un tubo en forma de U de Monel 400 es un producto tubular de alto rendimiento diseñado específicamente para equipos de transferencia de calor. Combina las propiedades excepcionales de la aleación Monel 400 con la forma funcional de "U" para gestionar el flujo de fluidos, los cambios de temperatura y la corrosión en entornos industriales exigentes.

Tubo en Forma de Use utilizan ampliamente en Sistemas de Intercambiadores de Calor:

• La curvatura en "U" se realiza mediante un proceso de trabajo en frío.
• La curvatura en "U" se realiza al radio requerido según los planos del cliente.
• La parte doblada y las seis pulgadas de la pata se alivian de tensiones mediante calentamiento por resistencia.
• Se pasa gas inerte (Argón) a través de él a la tasa de flujo requerida para evitar la oxidación en el interior.
• Se verifica el radio de su diámetro exterior y el adelgazamiento de la pared con la especificación recomendada.
• Las propiedades físicas y la microestructura se comprueban en tres posiciones diferentes.
• Se realiza una inspección visual de ondulaciones y grietas mediante una prueba de penetración de tintes.
• Cada tubo se somete a una prueba hidrostática a la presión recomendada para comprobar si hay fugas.
• Se realiza una prueba de bola de algodón para comprobar la limpieza interior del tubo.
• Posteriormente se decapa, seca, marca y empaqueta.
• Todos los procedimientos se siguen estrictamente según TEMA "C" y ASTM A-688.

Elegir Monel 400 para un tubo en forma de U es una decisión estratégica basada en su combinación única de propiedades, particularmente en entornos donde los aceros inoxidables estándar fallarían. Aquí están las razones principales para seleccionarlo:

- Resistencia Superior a la Corrosión en Entornos Agresivos: Esta es la razón principal para elegir Monel 400. Ofrece una excelente resistencia a:

- Agua de mar en movimiento: Es un material de referencia para la ingeniería marina, la construcción naval y las plataformas offshore porque resiste la corrosión del agua salada.

- Condiciones ácidas: Resiste notablemente bien el ácido fluorhídrico, así como los ácidos sulfúrico y clorhídrico en condiciones reductoras, lo que lo hace ideal para equipos de procesamiento químico.

- Soluciones alcalinas: También resiste la corrosión de sustancias alcalinas y soluciones salinas.

- Excelentes Propiedades Mecánicas: El Monel 400 mantiene una alta resistencia y tenacidad en un amplio rango de temperaturas, desde condiciones criogénicas bajo cero hasta alrededor de 500 °C (1000 °F). También tiene buena ductilidad, lo que significa que se puede conformar fácilmente en formas complejas como una curva en U sin perder su integridad mecánica.

- Resistencia a Tipos Específicos de Corrosión: Es altamente resistente a la corrosión bajo tensión y al picado, que son modos de falla comunes para otros materiales en entornos ricos en cloruros como el agua de mar.

- Buenas Propiedades Térmicas: La aleación tiene buena conductividad térmica y una baja tasa de expansión térmica. Su coeficiente de expansión térmica se adapta estrechamente al del acero al carbono, lo que reduce la fatiga mecánica en la junta donde el tubo se conecta al tubo de placa del equipo.

- Facilidad de Fabricación: A pesar de su alto rendimiento, el Monel 400 se puede soldar y mecanizar utilizando técnicas estándar, lo cual es esencial para fabricar la forma de curva en U e integrarla en sistemas más grandes.

- Especificaciones del Cliente.



Algunas de las pruebas de calidad que realizamos incluyen:
