Name: Tubos con aletas de soldadura en espiral con tubos de base A106, aletas CS para intercambiadores de calor
Brand: Yuhong Group Co.,Ltd
SKU: Tubo de aleta HFW
Price: 100,000.00 USD
Availability: InStock

Yuhong Holding Group Co., LTD.

Spanish

Inicio

Productos

Sobre nosotros

Visita a la fábrica

Control de Calidad

Contacto

Noticias de la compañía

Inicio Productos Tubo de aleta

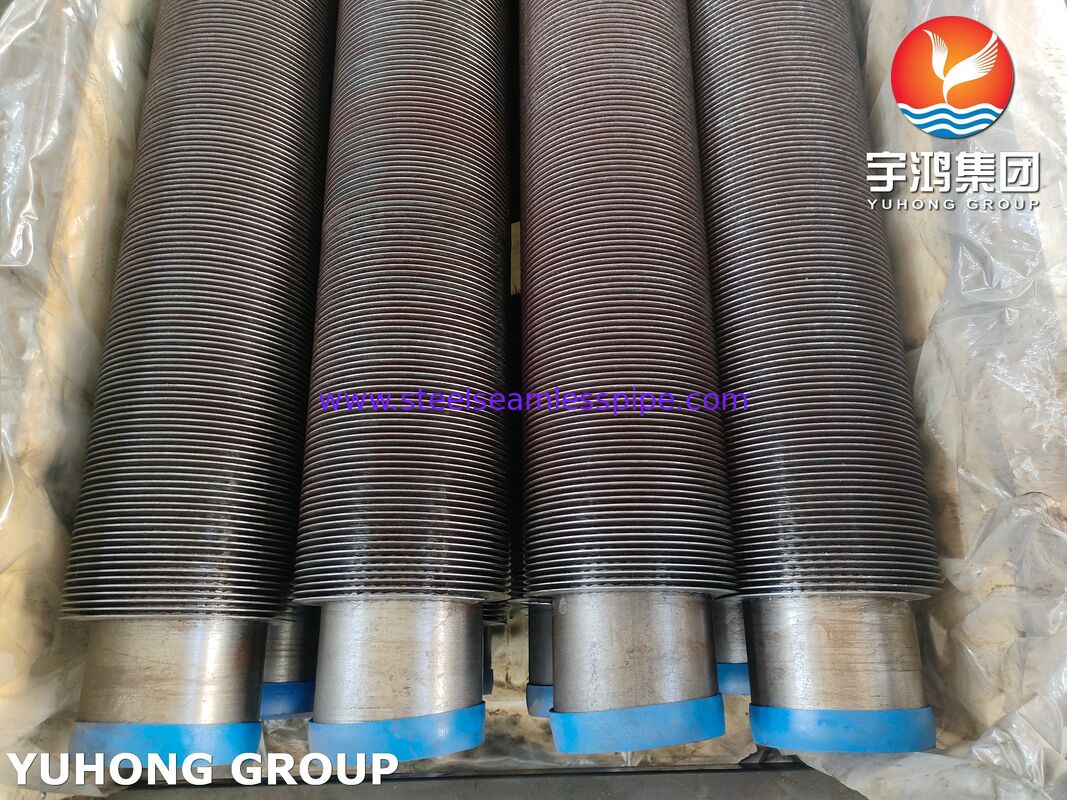

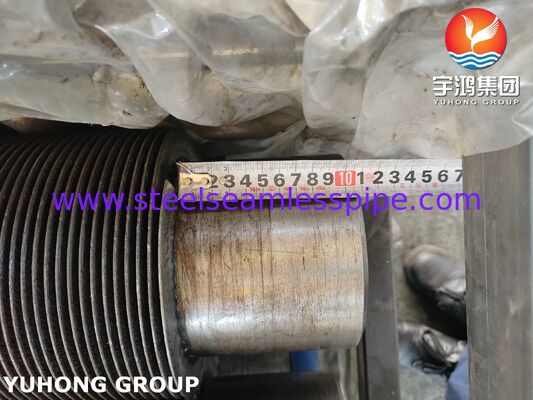

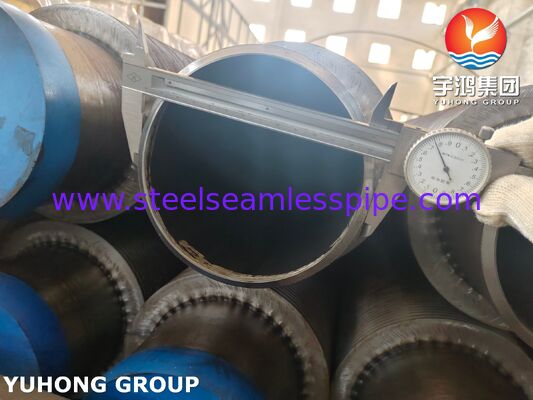

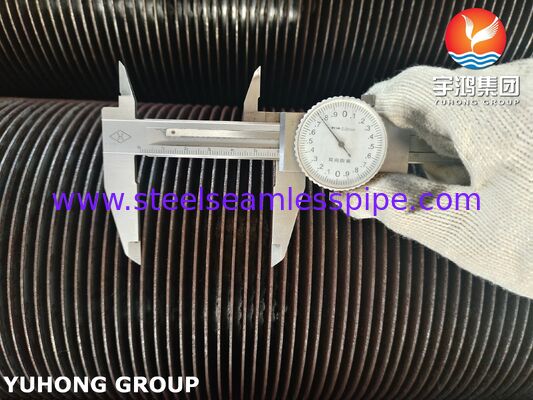

Tubos con aletas de soldadura en espiral con tubos de base A106, aletas CS para intercambiadores de calor

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número de modelo:	Tubo de aleta HFW

Pago y Envío Términos:

Cantidad de orden mínima:	10 Uds.
Precio:	Negociable
Detalles de empaquetado:	CAJA DE MADERA CON MARCO DE HIERRO
Tiempo de entrega:	Depende de la cantidad
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	1000 toneladas por mes

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (324)

Tubo inconsútil de acero inoxidable (318)

Tubería de acero inoxidable a dos caras (134)

Tubo de acero inoxidable del duplex (36)

Tubo de aguja (149)

Tubo de aleta (692)

intercambiador de calor (23)

tubo del cambiador de calor (456)

Envase de tubos para intercambiadores de calor (46)

Cambiador de calor Tubesheet (122)

bafle del cambiador de calor (39)

Frío de aire (10)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (59)

Tubo soldado con autógena del acero inoxidable (127)

Tubo de la aleación de níquel (270)

Tubo de la aleación de níquel (95)

Tubo de la aleación de cobre (247)

Tubo del acero de aleación (208)

Tubo del titanio (18)

tubo recocido brillante (171)

Tubo de caldera (151)

colocación de acero (852)

Reborde de acero (650)

Las demás (404)

Partes de revestimiento (8)

Descripción detallada del producto

Estándar del material del tubo base:

ASTM A106 Gr.B Sin costura

Método de fijación de aletas:

Soldado por alta frecuencia (HFW)

Temperatura de funcionamiento máxima:

400 ° C

Rango de densidad de aletas:

150-250 aletas por metro

Resaltar:

Tubos con aletas de soldadura en espiral para intercambiadores de calor

Tubos aletados de acero de carbono A106

Tubos de aleta CS con soldadura en espiral

Tubos Aleteados Soldados por Alta Frecuencia: Tubo Base de Acero al Carbono ASTM A106 + Aletas de Acero al Carbono (CS)

1. Descripción General del Producto

Los tubos aleteados soldados por alta frecuencia (HFW) combinan tubos base de acero al carbono sin costura ASTM A106 Gr.B con aletas de acero al carbono utilizando tecnología avanzada de soldadura en estado sólido.

Estos tubosofrecen una eficiencia de transferencia de calor 8-10 veces mayor en comparación con los tubos desnudos, ideales para sistemas de recuperación de calor,

calderas y calentadores de proceso que operan a ≤400°C.2. Estructura del Tubo Aleteado y Proceso de Fabricación

Componente

Material

Proceso Clave	Tubo Base	ASTM A106 Gr.B
Estirado en frío sin costura, Diámetro exterior 25.4-114.3mm	Aletas	Acero al Carbono (CS)
Soldadura por alta frecuencia (2,000 Hz), sin aporte	Calidad de Unión	Fusión metalúrgica
100% probado por ultrasonidos, resistencia al cizallamiento ≥35MPa	3. Composición Química (Normas ASTM)	Tubo Base (A106 Gr.B):

Elemento

Mn (máx)	P (máx)	S (máx)	Al (mín)	%	≤0.30
0.50	0.035	0.035	Aletas (Acero al Carbono SPHC):	Aletas (Acero al Carbono SPHC):	Elemento

C (máx)

Mn (máx)	P (máx)	S (máx)	Al (mín)	%	0.12
0.50	0.040	0.040	4. Dimensiones Críticas y Tolerancias	4. Dimensiones Críticas y Tolerancias	Parámetro

Rango/Tolerancia

Estándar	Diámetro exterior del tubo base	25.4 - 219 mm (±0.15mm)
ASTM A106	Altura de la aleta (H)	5 - 30 mm (±0.5mm)
Normas HEI	Espesor de la aleta (T)	0.8 - 3.0 mm (±0.1mm)
Personalizado	Paso de la aleta	✅ Coeficiente de Transferencia de Calor: 45-65 W/m²K (vs. 5-8 W/m²K para tubos desnudos)
ASME B36.10M	Longitud máxima	24 metros (rectitud ≤1mm/m)
Personalizado	5. Ventajas de Rendimiento	✅ Coeficiente de Transferencia de Calor: 45-65 W/m²K (vs. 5-8 W/m²K para tubos desnudos)

✅ Resistencia a la Corrosión: Recubrimiento de zinc/aluminizado opcional para ambientes ácidos

✅ Presión Nominal: Hasta 15 MPa a 350°C (conforme a ASME B31.1)

✅ Vida útil a Fatiga Térmica: >10,000 ciclos (según ASTM E606)

6. Soluciones Específicas para Aplicaciones

Industria

Caso de Uso

Ejemplo de Configuración de Tubo	Plantas de Energía	Economizadores, Precalentadores de Aire
Diámetro exterior 50.8mm + aletas de 16mm @ 197 FPM	Petroquímica	Calentadores de Gas de Proceso, Reactores
Diámetro exterior 76.2mm + aletas de 19mm @ 230 FPM	HVAC	Calentadores de Fluidos Térmicos, Deshumidificadores
Diámetro exterior 38.1mm + aletas de 12.7mm @ 180 FPM	Recuperación de Calor Residual	Calderas de Gases de Escape (≤550°C)
Recubrimiento aluminizado + aletas de 25.4mm	7. ¿Por Qué Elegir Nuestros Tubos Aleteados HFW?	Más de 15 años de experiencia: Más de 200 proyectos en 30 países

Certificaciones: ISO 9001, ASME Sección VIII, PED 2014/68/EU

Ingeniería Personalizada: Densidad de aletas/velocidad de avance optimizadas por dinámica de fluidos

Garantía de Calidad:

Prueba de corrientes de Foucault en tubos base

Medición láser 3D para geometría de aletas
- Prueba hidrostática a 1.5 veces la presión de diseño
- 8. Soporte Técnico y Entrega
- Asistencia de Diseño: Simulación CFD para una disposición óptima de las aletas

Plazo de Entrega: 25-35 días para tamaños estándar (MOQ: 500 metros)

Embalaje: Recubierto con VCI, cajas de madera para transporte marítimo

Tubos con aletas de soldadura en espiral con tubos de base A106, aletas CS para intercambiadores de calor 0
