ASTM A105N Forjadoras de acero al carbono ASME Boquillas auto-reforzadas para recipientes a presión

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ISO, API, ABS, BV, etc
Número de modelo:	Boquillas forjadas de acero al carbono ASTM A105N

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Detalles de empaquetado:	caja de la madera contrachapada o plataforma de la madera contrachapada
Tiempo de entrega:	7 dias
Condiciones de pago:	LC, T/T

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (324)

Tubo inconsútil de acero inoxidable (318)

Tubería de acero inoxidable a dos caras (134)

Tubo de acero inoxidable del duplex (36)

Tubo de aguja (149)

Tubo de aleta (692)

intercambiador de calor (23)

tubo del cambiador de calor (456)

Envase de tubos para intercambiadores de calor (46)

Cambiador de calor Tubesheet (122)

bafle del cambiador de calor (39)

Frío de aire (10)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (59)

Tubo soldado con autógena del acero inoxidable (127)

Tubo de la aleación de níquel (270)

Tubo de la aleación de níquel (95)

Tubo de la aleación de cobre (247)

Tubo del acero de aleación (208)

Tubo del titanio (18)

tubo recocido brillante (171)

Tubo de caldera (151)

colocación de acero (852)

Reborde de acero (650)

Las demás (404)

Partes de revestimiento (8)

Descripción detallada del producto

Nombre del producto:	Boquillas forjadas	Dimensión:	Las especificaciones de los requisitos de seguridad de los productos incluidos en el anexo I se apli
Estándar:	ASTM A105/A105N, ASME SA105/SA105N	Tamaño:	puede costumbre, según el dibujo
Revestimiento:	Aceite, pintura negra, pintura amarilla, cinc galvanizado, electrolítico de la inmersión caliente y	Embalaje:	Caja de la madera contrachapada, plataforma de la madera contrachapada
Solicitud:	Aceite y gas y sector, cambiador de calor, etc. petroquímicos.
Resaltar:	Fabricación en la cual todas las materias utilizadas para la fabricación de acero o acero sintético no estén incluidas en la partida 3 del presente anexo. , Nozlas auto-reforzadas ASME , Accesorios de acero para recipientes a presión

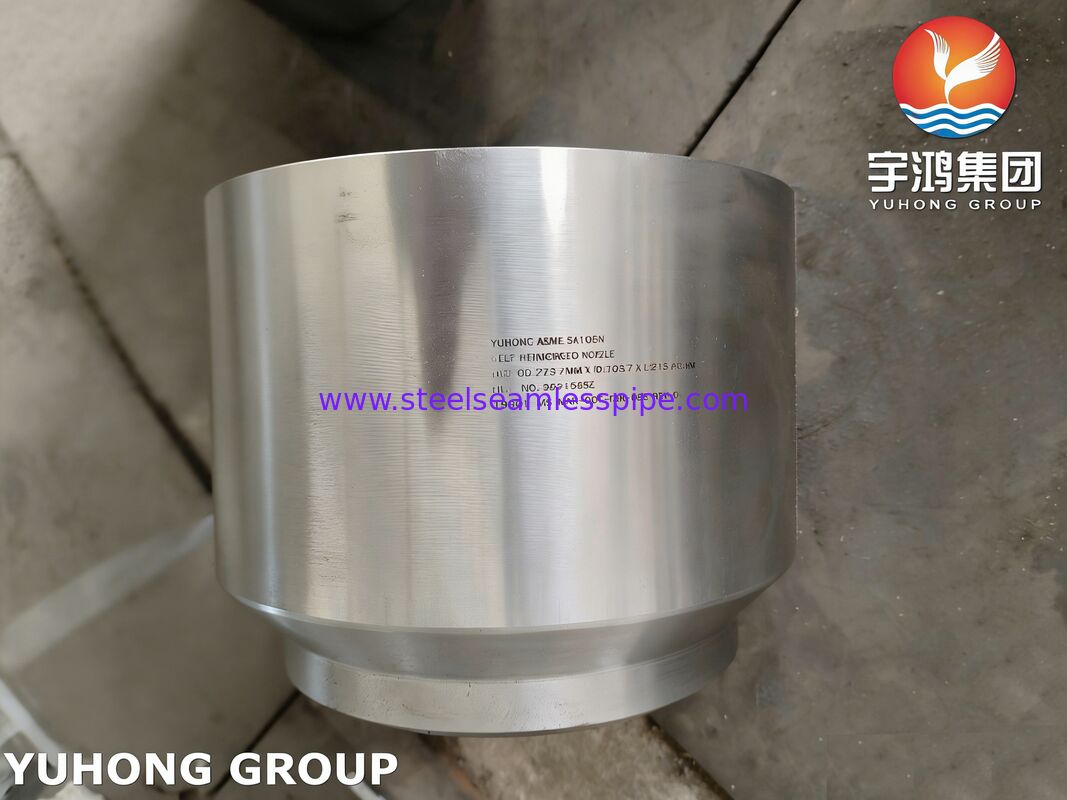

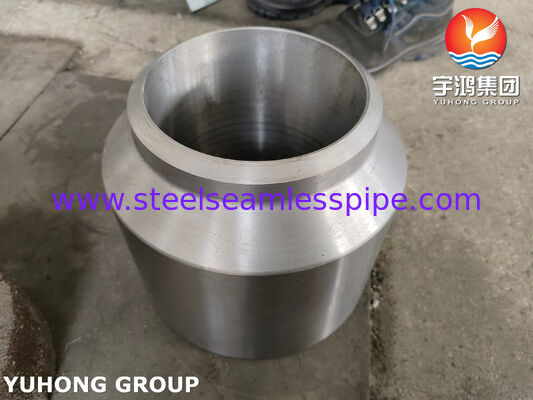

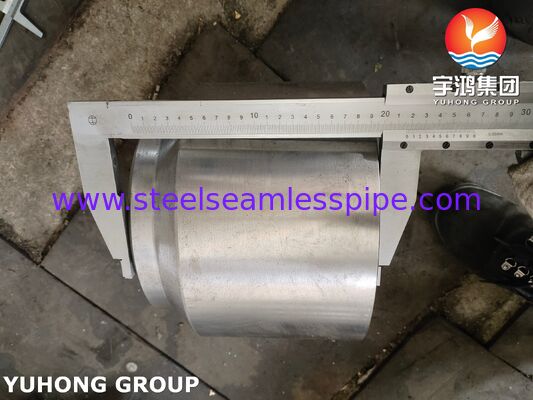

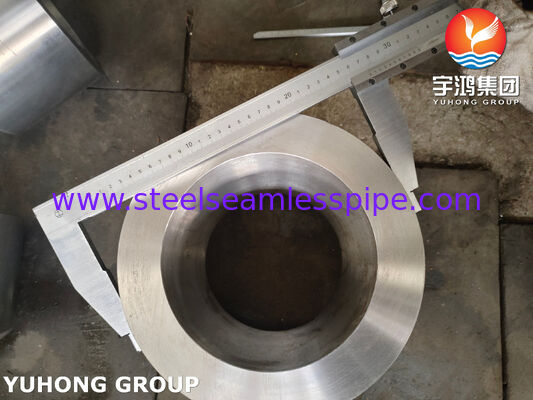

Boquillas autorreforzadas de acero al carbono ASTM A105N para recipientes a presión

Boquilla autorreforzada de acero al carbono ASTM A105N es un accesorio de tubería (boquilla) que se utiliza como conexión de entrada o salida en un recipiente a presión. Está forjada a partir de una sola pieza de acero al carbono y está diseñada de tal manera que su geometría proporciona el refuerzo necesario para soportar la presión interna, eliminando la necesidad de una placa de refuerzo separada. Es un punto de conexión de alta integridad soldado a un recipiente a presión (como un intercambiador de calor, separador o tanque de almacenamiento) o a una tubería grande.

Boquilla Autorreforzada es la parte más importante del nombre. En el diseño de recipientes a presión, cortar un orificio para una boquilla inevitablemente debilita la carcasa. Para compensar esta pérdida de resistencia, el área alrededor de la abertura debe ser reforzada.

Boquillas Estándar: Una boquilla estándar (una pieza de tubería soldada en un orificio) a menudo requiere una placa de refuerzo externa (también conocida como "repad"). Esta es una placa de acero gruesa soldada alrededor de la boquilla en el exterior del recipiente para añadir la resistencia necesaria.
Boquillas Autorreforzadas: Este tipo de boquilla está forjada con un grosor adicional incorporado en su forma. El refuerzo se logra a través de la geometría de la propia forja, típicamente incorporando una conicidad gradual e integral o un "cubo" donde la boquilla se une a la pared del recipiente.
- El Cuello de la Boquilla: Tiene una sección transversal más gruesa en la base (el área de preparación de soldadura) que proporciona el área necesaria para el refuerzo sin necesidad de una placa separada.
- El Manguito: Para boquillas autorreforzadas forjadas como "cuellos de soldadura largos", toda la transición desde el extremo de la tubería hasta la conexión del recipiente es una forja pesada y cónica.

Normas y Materiales Disponibles

F1,F2,F5,F21,F22 Cl.1,F22 Cl.2,F22V,F51,F53,F55,F92,

F304,F404L,F304H,F310,F316L, F316Ti,

F317,F321,F321H,F347,F347H

ASTM A182/A182M

Bridadas de tubería de acero aleado y

inoxidable forjadas o laminadas

UNS N04400/N08811	ASTM B564/B564M	Barras y perfiles de acero inoxidable endurecibles por envejecimiento, laminados en caliente y acabados en frío
UNS N08800/N08810
UNS N08825/N010276
UNS N06625

A105/A105M	ASTM A105	Acero al carbono para componentes de tubería
A350LF2, A350LF3, A350LF6	ASTM A350/A350M	Forjas de acero al carbono y de baja aleación
A266 Gr. 2, A266 Gr. 4	ASTM A266/A266M	Forjas de acero al carbono para componentes de recipientes a presión
A694 F52, A694 F60, A694 F65,A694 F70	ASTM A694/A694M	Forjas de acero al carbono y aleado para tuberías, bridas, accesorios, válvulas y piezas
A765 Gr. I,A765 Gr. II,A765 Gr. III,A765 Gr. IV	ASTM A765/A765M	Forjas de acero al carbono y de baja aleación con requisitos de tenacidad obligatorios
A508 Gr. 1, A508 Gr. 2,A508 Gr. 3,A508 Gr. 4N	ASTM A508/A508M	Aceros al carbono y aleados tratados al vacío, templados y revenidos

A336 F1,F5,F5A,F11,F22,F22V, F9,F91,F92	ASTM A336/A336M	Forjas de acero aleado para piezas a presión y de alta temperatura
UNS N08904	ASTM B625/B625M	Forjas de acero aleado
UNS N04400	ASTM B564/B564M	Aleación de níquel-cobre

Ventajas del Diseño Autorreforzado:

Elimina una posible ruta de fuga: El diseño estándar de "repad" crea dos costuras de soldadura que son sitios potenciales de corrosión y fugas. Una boquilla autorreforzada tiene una única soldadura mejor diseñada.
Reduce las concentraciones de tensión: La forma gradual y contorneada minimiza las concentraciones de tensión en la unión, lo que conduce a una mayor vida útil a la fatiga, especialmente bajo carga cíclica.
Simplifica la inspección: Con menos soldaduras, el examen no destructivo (NDE) como la radiografía o las pruebas ultrasónicas es más simple y efectivo.
Mejor para servicio de alta presión o cíclico: Es el diseño preferido para condiciones de servicio severas.

Aplicaciones

1. Servicios de alta presión y alta temperatura

2. Servicio cíclico y de fatiga (vibración y cambios de temperatura)

3. Servicio de "sour" (ambientes con H₂S húmedo)

4. Servicios a baja temperatura (climas fríos o refrigeración)

5. Equipos rotativos críticos (compresores y bombas)

6. Intercambiadores de calor (especialmente rehervidores y enfriadores)
